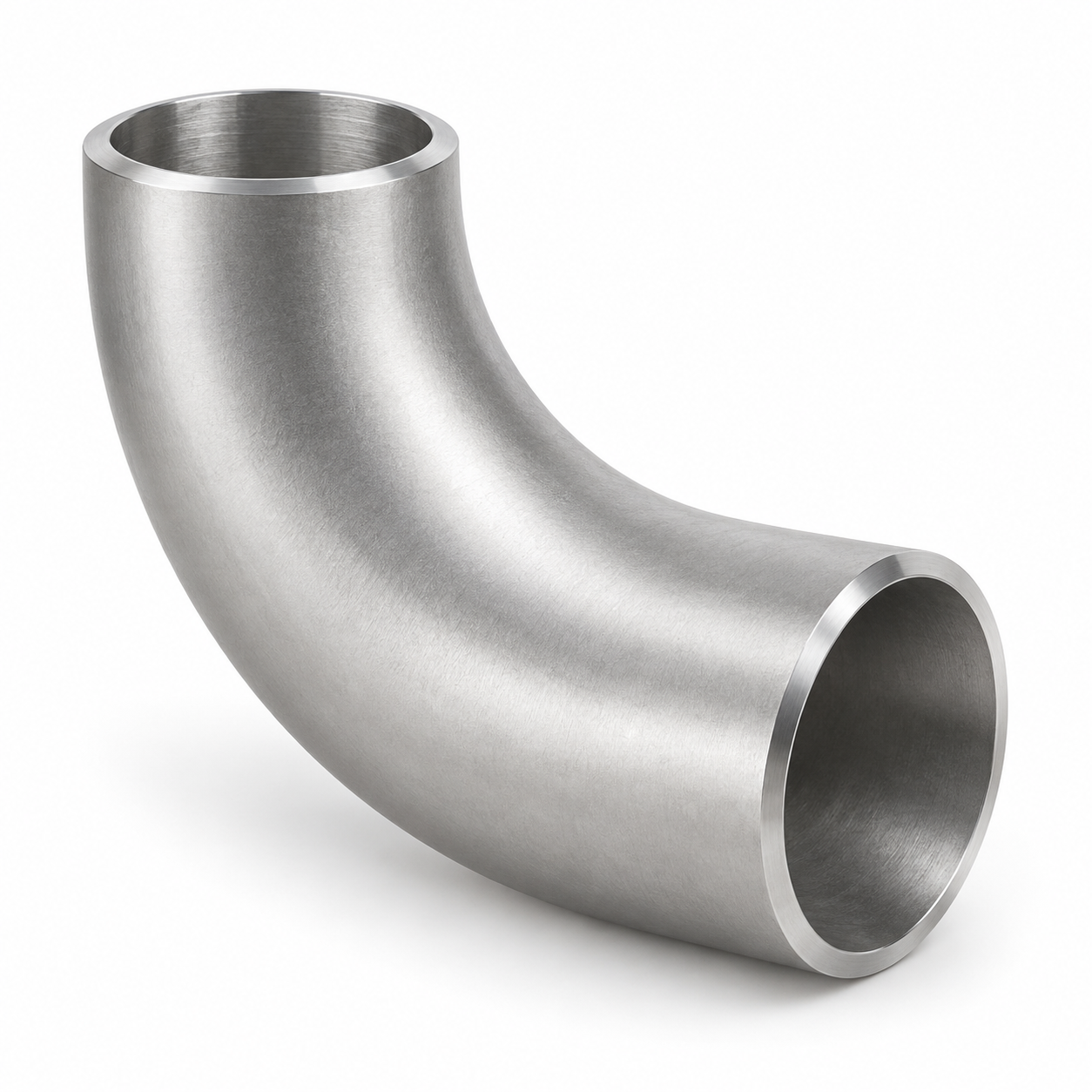

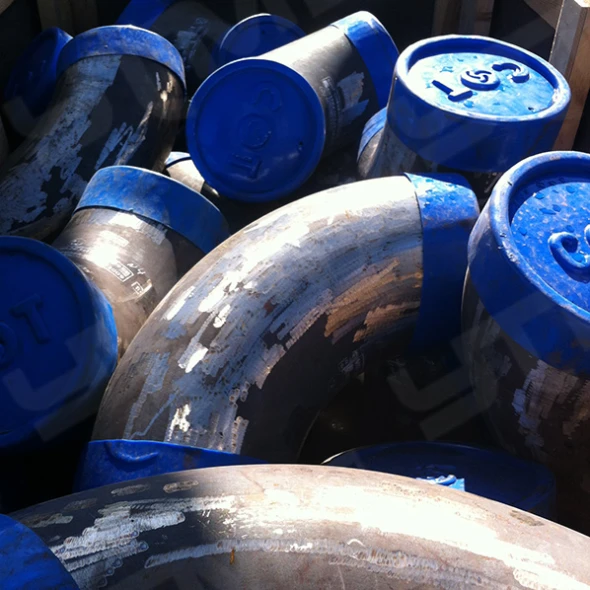

Колено СТО 79814898 111-2009

Технические характеристики:

Угол гиба: 45°, 60°, 90°

Радиус: R=1,5 Ду

Условное давление: PN (Ру) до 2,5  МПа

Рабочая температура: от -196° C до +600° C

Материал:  08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т

Класс безопасности: 2, 3, 4 (Группы В, С, Т)

Изготовление Плана Качества на данную продукцию

СТО 79814898-111-2009 распространяется на крутоизогнутые колена из коррозионно-стойкой стали аустинитного класса и устанавливает их конструкцию для трубопроводов атомных станций, транспортирующих рабочие среды с расчетной температурой на выше 300 гр.С при рабочем давлении менее 2,2 МПа (22 кгс/с м²), отнесенных правилами устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок ПНАЭ Г-7-008, утвержденными Госатомэнергонадзором СССР, к группам В и С.

Стандарт соответствует требованиям ПНАЭ Г-7-008, может быть применен при проектировании и изготовлении трубопроводов АС по федеральным нормам и правилам НП-045, утвержденным Госатомнадзором России, строительным нормам и правилам СНиП 3.05.05, утвержденным Госстроем СССР и ПБ 03-585, утвержденным Госстроем СССР и ПБ 03-585, утвержденным Госгортехнадзором России.

схема СТО 79814898 111-2009



Обозначение:

DN - Условный проход;
D – наружный диаметр торцов отводов;
T - толщина стенки отвода на торцах диаметра D;
Tв – толщина стенки отводов в неторцевых сечениях;
С - размер между центрами торцов отводов с Θ=180°;
В - размер между плоскостью торцов и наиболее удаленной от нее точкой наружной поверхности отводов с Θ=180°;
F - размер между плоскостью одного торца и центром другого торца отводов с Θ=90;
Н - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=45°;
R - радиус кривизны осевой линии (радиус изгиба) отводов;
W - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=60°;
Θ - угол между плоскостями торцов (угол изгиба) отводов.
при PN(P) до 16 МПа и температуре .от -70°С до +450°С

Условное обозначение колена СТО 79814898 111-2009:

1. Для трубопроводов, изготавливаемых по ПНАЭ Г-7-008:
Крутоизогнутое колено с углом разворота 90 гр., наружним диаметром 219 мм, толщиной стенки 11 мм, на условное давление PN 25 для трубопроводов группы В
Колено В 90-219х11-PN 25 07 СТО 79814898 111-2009

2. То же для трубопроводов, изготавливаемых по НП-045:
Колено П 90-219х11-PN 25 07 СТО 79814898 111-2009

3. То же для трубопроводов, изготавливаемых по СНиП 3.05.05
Колено 90-219х11-PN 25 07 СТО 79814898 111-2009

4. То же для трубопроводов, изготавливаемых по ПБ 03-585
Колено Т 90-219х11-PN 25 07 СТО 79814898 111-2009.

Технические характеристики Колено СТО 79814898 111-2009 угол 90 ̊

НаименованиеУгол разворота потака
90 гр. С
исп.Масса, кг.
57х3  PN 25 01 01 0,6
76х4,5  PN 25 02 02 1,3
89х5  PN 25 03 03 2,6
108х5  PN 25 04 04 3,0
133х6  PN 25 05 05 5,6
159х6  PN 25 06 06 8,1
219х11  PN 25 07 07 26,8

Технические характеристики Колено СТО 79814898 111-2009 угол 60 ̊

НаименованиеУгол разворота потака
60 гр. С
исп.Масса, кг.
57х3  PN 25 11 11 0,4
76х4,5  PN 25 12 12 0,9
89х5  PN 25 13 13 1,7
108х5  PN 25 14 14 2
133х6  PN 25 15 15 3,8
159х6  PN 25 16 16 5,4
219х11  PN 25 17 17 17,8
219х11  PN 25 18 18 17,9
273х11  PN 25 19 19 28,1
325х12  PN 25 20 20 43,9

Технические характеристики Колено СТО 79814898 111-2009 угол 45 ̊

НаименованиеУгол разворота потака
45 гр. С
исп.Масса, кг.
57х3  PN 25 21 21 0,3
76х4,5  PN 25 22 22 0,7
89х5  PN 25 23 23 1,3
108х5  PN 25 24 24 1,5
133х6  PN 25 25 25 2,8
159х6  PN 25 26 26 4
219х11  PN 25 27 27 13,4
219х11  PN 25 28 28 13,5
273х11  PN 25 29 29 21,1
325х12  PN 25 30 30 32,9

Размеры присоединяемых труб

PNDNРазмеры присоединяемых трубDн1S1R
25 50 57х3,0 57 3 100
65 76х4,5 76 4,5 105
80 89х5,0 89 5,0 160
100 108х5,0 108 150
125 133х6,0 133 6,0 190
150 159х6,0 159 225
200 219х11,0 219 11,0 300
220х7,0 300
250 273х11,0 273 375

Область применения и разраотчики стандарта

СТО 79814898 111-09 создан отделом НТД Института «Севзапэнергомонтажпроект», с целью систематизации требований нормативной базы Федеральной службы по экологическому, технологическому и атомному надзору к объектам стандартизации. С вводом в действие настоящего стандарта прекращает действие ОСТ 34-10-418-90 «Детали и сборочные единицы трубопроводов АС Рраб < 2,2 МПа (22 кгс/см2), t £ 300 °С. Отводы стальные крутоизогнутые. Конструкция и размеры».

СТО 79814898-111 обозначает крутоизогнутые, цельнотянутые колена из нержавеющей стали и регламентирует их конструкцию для трубопроводов атомных и энергетических станций. Рабочее давлении менее 2,2 МПа (22 кгс/см2), отнесенных правилами устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок ПНАЭ Г-7-008, утвержденными Госатомэнергонадзором СССР, к группам В и С.

Стандарт соответствует требованиям ПНАЭ Г-7-008, может быть применен при проектировании и изготовлении трубопроводов АС по федеральным нормам и правилам НП-045, утвержденным Госатомнадзором России, строительным нормам и правилам СНиП 3.05.05, утвержденным Госстроем СССР и ПБ 03-585, утвержденным Госстроем СССР и ПБ 03-585, утвержденным Госгортехнадзором России.

Основные тонкости, касаемые колен СТО 79814898 111-2009 следует знать для правильного оформления заказа. Наиболее частый вопрос касается группы, которая указывается в самом начале обозначения. Эти детали делятся на группы, основные из них «В» и «С». Колена группы «В» используют в трубопроводах близлежащих к реактору, для их изготовления используют трубу по ГОСТ….., также они подлежат к дополнительному испытанию. Колена группы «С» используют в наименее ответственных участках трубопровода, изготавливаются из трубы по ТУ…….. Колено СТО 79814898 111-2009 также могут быть группы «П», для трубопроводов изготавливаемых по НП-045, группы «Т», для трубопроводов изготавливаемых по ПБ 03-585, и колена СТО 79814898 111-2009 для трубопроводов изготавливаемых по СНиП 3.05.05.

Не следует забывать, что этот стандарт пришел на смену ОСТ 34.10.418-97, главное отличие в том, что у колен СТО меньше стенка. На настоящий момент существуют проекты, в которых заложены отводы по ОСТ 34.10.418-97. И в некоторых случаях возникают спорные ситуации, что использовать - Колено СТО 79814898 111-2009 или Отводы по ОСТ 34.10.418-97. Для решения таких вопросов, на время или на постоянной основе, мы сказать пока не можем, изготавливаются колена СТО с литером «а» перед исполнением, например

Литер «а» означает толщину стенки у колена 159 по СТО 79814898111-09, такую же как у отвода 159 по ОСТ 34.10.418-97. Во многих случаях - это является решением, какую же продукция приобретать.
