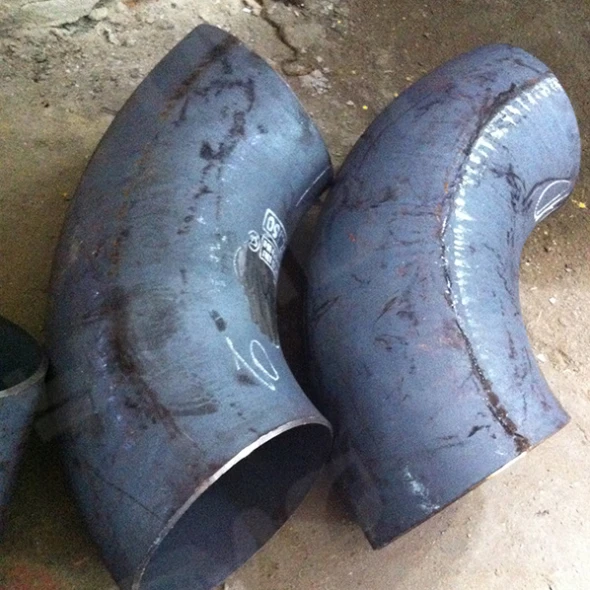

Отводы стальные ГОСТ 17375 2001
Мы поставляем отводы по ГОСТ 17375-01 следующих технических характеристик:
Материал: сталь 20 по ГОСТ 1050-88; сталь 09Г2С по ГОСТ 19281-89.
Угол гиба: 30, 45, 60, 90 градусов.
Радиус: R=1,5 Ду
Заготовка: труба по ГОСТ 8731-74 (группа В), ГОСТ 8733-74 (группа В), ТУ 14-3-1652-89, ТУ 14-3-1745-90, ТУ 14-3-460-75, ТУ 14-3-4520-75.
Исполнения: 2
Условное давление PN (Ру): до 16 МПа; 16 Кг/с2
Наружный диаметр, D: 57-820 мм.
Рабочая температура: от -70°С до +300°С.
Для отводов по ГОСТ 17375-01 из сталей марок 08Х18Н10Т, 12Х18Н10Т, 15Х5М, 13ХФА, 20А, 20С и других сталей, не предусмотренных данным стандартом, разработано специальное ТУ, которое полностью повторяет геометрию ГОСТ 17375-01. Такие отводы Вы также можете заказать у нас.
ГОСТ 17375 – это государственный стандарт, распространяющийся на цельнотянутые отводы из углеродистой и низколегированной стали с радиусом R=1,5 и углами поворота 30, 45, 60, 90 градусов, полученные путем горячей протяжки труб через рогообразный сердечник, либо изготовленные методом штамповки. Одним из важнейших вопросов посетителей нашего сайта является цена данного стального отвода. Она варьируется и зависит от различных условий. Все это мы рекомендуем узнать при индивидуальной консультации со специалистами компании "УралТеплоМонтаж".

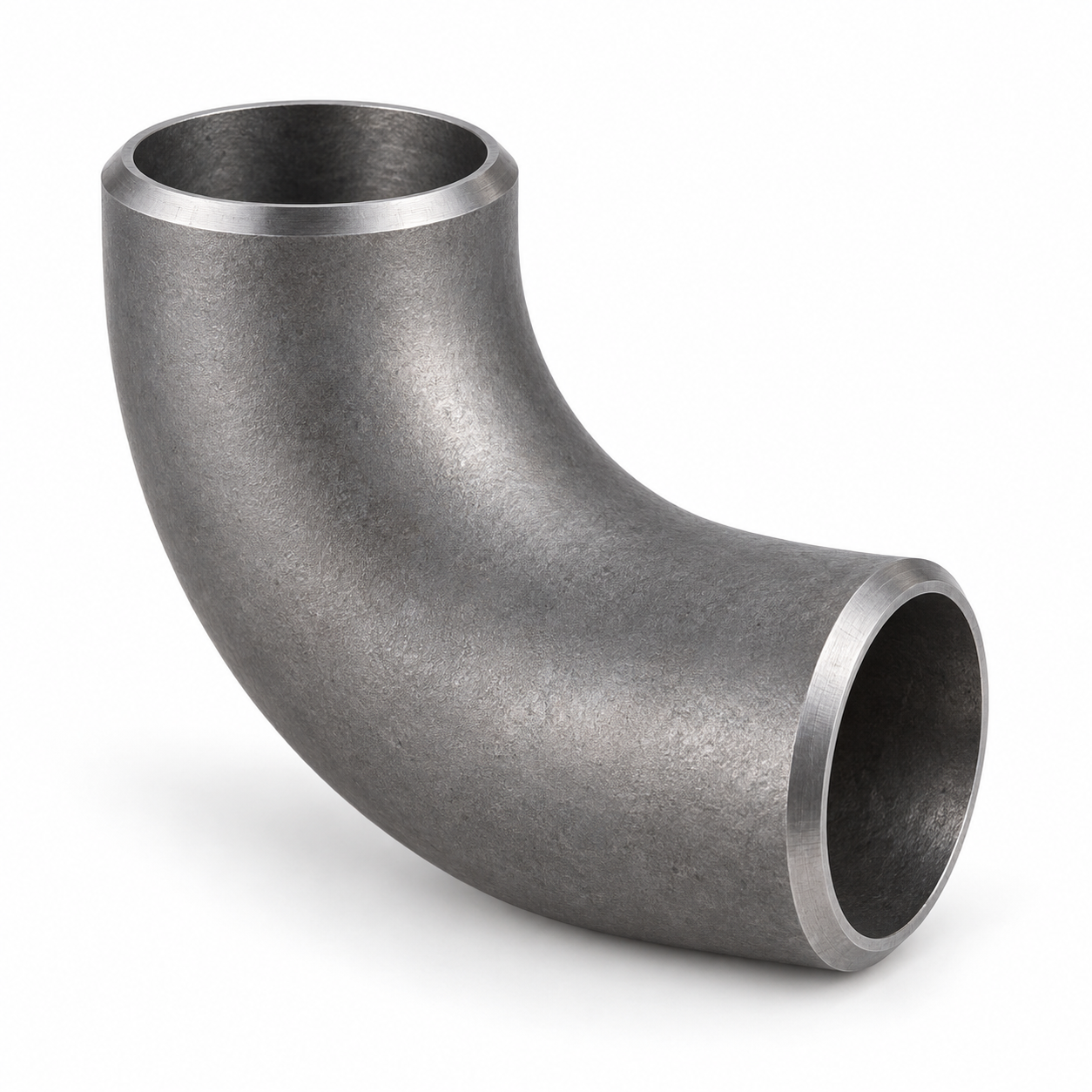

Отводы стальные ГОСТ 17375 2001 крутоизогнутые
Стальные отводы ГОСТ 17375 2001 используют для трубопроводов различного назначения при давлениидо 1,6 МПа, и температуре от -70 до 300 °С. В основном, крутоизогнутые отводы ГОСТ 17375-01 идут до 820 диаметра.Последние изменения в ГОСТ 17375 были внесены в 2001 году. Поэтому целесообразно в обозначение ГОСТа в конце ставится -01. Настоящий стандарт принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол «29 от 24.06.2006)Отвод крутоизогнутый нержавеющий предназначен для соединения труб при строительстве технологических трубопроводов на Ру≤10 МПа, включая подконтрольные органам надзора.
Обозначение:
DN - Условный проход;
D – наружный диаметр торцов отводов;
T - толщина стенки отвода на торцах диаметра D;
Tв – толщина стенки отводов в неторцевых сечениях;
С - размер между центрами торцов отводов с Θ=180°;
В - размер между плоскостью торцов и наиболее удаленной от нее точкой наружной поверхности отводов с Θ=180°;
F - размер между плоскостью одного торца и центром другого торца отводов с Θ=90;
Н - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=45°;
R - радиус кривизны осевой линии (радиус изгиба) отводов;
W - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=60°;
Θ - угол между плоскостями торцов (угол изгиба) отводов.
Примеры условных обозначений :
Отвод с θ = 90°, D = 89 мм, стенка 4 мм, из стали марки 09Г2С:
Oтвoд 90 89×4-09Г2С ГOСТ 17375-2001
Для трубопроводов, подконтрольных органам надзора, перед условным диаметром ставят букву «П»
Размеры отвода ГОСТ 17375-2001 90 градусов
|
Отводы нержавеющие 90 градусов (1 ,5d) | |||
|---|---|---|---|
| Обозначение | Dу. Мм. | Dн, мм. | T, мм. |
| 90° 32х2 | 25 | 32 | 2 |
| 90° 32х2,5 | 2,5 | ||
| 90° 32х3 | 3 | ||
| 90° 32х3,5 | 3,5 | ||
| 90° 38х2 | 32 | 38 | 2 |
| 90° 38х2,5 | 2,5 | ||
| 90° 38х3 | 3 | ||
| 90° 38х3,5 | 3,5 | ||
| 90° 38х4 | 4 | ||
| 90° 45х2,5 | 40 | 45 | 2,5 |
| 90° 45х3 | 3 | ||
| 90° 45х3,5 | 3,5 | ||
| 90° 45х4 | 4 | ||
| 90° 45х5 | 5 | ||
| 90° 57х2,5 | 50 | 57 | 2,5 |
| 90° 57х3 | 3 | ||
| 90° 57х3,5 | 3,5 | ||
| 90° 57х4 | 4 | ||
| 90° 57х4,5 | 4,5 | ||
| 90° 57х5 | 5 | ||
| 90° 57х5,5 | 5,5 | ||
| 90° 57х6 | 6 | ||
| 90° 76х3 | 65 | 76 | 3 |
| 90° 76х3,5 | 3,5 | ||
| 90° 76х4 | 4 | ||
| 90° 76х4,5 | 4,5 | ||
| 90° 76х5 | 5 | ||
| 90° 76х5,53 | 5,5 | ||
| 90° 76х6 | 6 | ||
| 90° 76х7 | 7 | ||
| 90° 76х8 | 8 | ||
| 90° 89х3 | 80 | 89 | 3 |
| 90° 89х3,5 | 3,5 | ||
| 90° 89х4 | 4 | ||
| 90° 89х4,5 | 4,5 | ||
| 90° 89х5 | 5 | ||
| 90° 89х5,5 | 5,5 | ||
| 90° 89х6 | 6 | ||
| 90° 89х7 | 7 | ||
| 90° 89х8 | 8 | ||
| 90° 102х3,5 | 100 | 102 | 3,5 |
| 90° 102х4 | 4 | ||
| 90° 102х4,5 | 4,5 | ||
| 90° 102х5 | 5 | ||
| 90° 102х6 | 6 | ||
| 90° 102х7 | 7 | ||
| 90° 102х8 | 8 | ||
| 90° 102х9 | 9 | ||
| 90° 102х10 | 10 | ||
| 90° 108х10 | 108 | 3,5 | |
| 90° 108х4 | 4 | ||
| 90° 108х4,5 | 4,5 | ||
| 90° 108х5 | 5 | ||
| 90° 108х6 | 6 | ||
| 90° 108х7 | 7 | ||
| 90° 108х8 | 8 | ||
| 90° 108х9 | 9 | ||
| 90° 108х10 | 10 | ||
| 90° 114х3,5 | 114 | 3,5 | |
| 90° 114х3,5 | 4 | ||
| 90° 114х4,5 | 4,5 | ||
| 90° 114х5 | 5 | ||
| 90° 114х6 | 6 | ||
| 90° 114х7 | 7 | ||
| 90° 114х8 | 8 | ||
| 90° 114х9 | 9 | ||
| 90° 114х10 | 10 | ||
| 90° 133х3,5 | 125 | 133 | 3,5 |
| 90° 133х4 | 4 | ||
| 90° 133х4,5 | 4,5 | ||
| 90° 133х5 | 5 | ||
| 90° 133х6 | 6 | ||
| 90° 133х7 | 7 | ||
| 90° 133х85 | 8 | ||
| 90° 133х9 | 9 | ||
| 90° 133х10 | 10 | ||
| 90° 133х11 | 11 | ||
| 90° 133х12 | 12 | ||
| 90° 159х4 | 150 | 159 | 4 |
| 90° 159х4,5 | 4,5 | ||
| 90° 159х5 | 5 | ||
| 90° 159х6 | 6 | ||
| 90° 159х7 | 7 | ||
| 90° 159х8 | 8 | ||
| 90° 159х9 | 9 | ||
| 90° 159х10 | 10 | ||
| 90° 159х11 | 11 | ||
| 90° 159х12 | 12 | ||
| 90° 159х13 | 13 | ||
| 90° 159х14 | 14 | ||
| 90° 168х4 | 168 | 4 | |
| 90° 168х4,5 | 4,5 | ||
| 90° 168х5 | 5 | ||
| 90° 168х6 | 6 | ||
| 90° 168х7 | 7 | ||
| 90° 168х8 | 8 | ||
| 90° 168х9 | 9 | ||
| 90° 168х10 | 10 | ||
| 90° 168х11 | 11 | ||
| 90° 168х12 | 12 | ||
| 90° 168х13 | 13 | ||
| 90° 168х14 | 14 | ||
| 90° 219х5 | 200 | 219 | 5 |
| 90° 219х6 | 6 | ||
| 90° 219х7 | 7 | ||
| 90° 219х8 | 8 | ||
| 90° 219х9 | 9 | ||
| 90° 219х10 | 10 | ||
| 90° 219х11 | 11 | ||
| 90° 219х12 | 12 | ||
| 90° 219х13 | 13 | ||
| 90° 219х14 | 14 | ||
| 90° 219х15 | 15 | ||
| 90° 219х16 | 16 | ||
| 90° 219х17 | 17 | ||
| 90° 219х18 | 18 | ||
| 90° 273х6 | 250 | 273 | 6 |
| 90° 273х7 | 7 | ||
| 90° 273х8 | 8 | ||
| 90° 273х9 | 9 | ||
| 90° 273х10 | 10 | ||
| 90° 273х11 | 11 | ||
| 90° 273х12 | 12 | ||
| 90° 273х13 | 13 | ||
| 90° 273х14 | 14 | ||
| 90° 273х15 | 15 | ||
| 90° 273х16 | 16 | ||
| 90° 273х17 | 17 | ||
| 90° 273х18 | 18 | ||
| 90° 273х20 | 20 | ||
| 90° 273х22 | 22 | ||
| 90° 325х7 | 300 | 325 | 7 |
| 90° 325х8 | 8 | ||
| 90° 325х9 | 9 | ||
| 90° 325х10 | 10 | ||
| 90° 325х11 | 11 | ||
| 90° 325х12 | 12 | ||
| 90° 32513 | 13 | ||
| 90° 325х14 | 14 | ||
| 90° 325х15 | 15 | ||
| 90° 325х16 | 16 | ||
| 90° 325х17 | 17 | ||
| 90° 325х18 | 18 | ||
| 90° 325х20 | 20 | ||
| 90° 325х22 | 22 | ||
| 90° 325х24 | 24 | ||
| 90° 325х26 | 26 | ||
| 90° 325х28 | 28 | ||
| 90° 377х9 | 350 | 377 | 9 |
| 90° 377х10 | 10 | ||
| 90° 377х11 | 11 | ||
| 90° 377х12 | 12 | ||
| 90° 377х13 | 13 | ||
| 90° 377х14 | 14 | ||
| 90° 377х15 | 15 | ||
| 90° 377х16 | 16 | ||
| 90° 377х17 | 18 | ||
| 90° 377х18 | 20 | ||
| 90° 377х19 | 22 | ||
| 90° 377х20 | 24 | ||
| 90° 377х21 | 26 | ||
| 90° 377х22 | 28 | ||
| 90° 377х23 | 30 | ||
| 90° 377х24 | 32 | ||
| 90° 426х8 | 400 | 426 | 8 |
| 90° 426х9 | 9 | ||
| 90° 426х10 | 10 | ||
| 90° 426х11 | 11 | ||
| 90° 426х12 | 12 | ||
| 90° 426х13 | 13 | ||
| 90° 426х14 | 14 | ||
| 90° 426х15 | 15 | ||
| 90° 426х16 | 16 | ||
| 90° 426х17 | 17 | ||
| 90° 426х18 | 18 | ||
| 90° 426х20 | 20 | ||
| 90° 426х22 | 22 | ||
| 90° 426х24 | 24 | ||
| 90° 426х26 | 26 | ||
| 90° 426х28 | 28 | ||
| 90° 426х30 | 30 | ||
| 90° 426х32 | 32 | ||
| 90° 426х34 | 34 | ||
| 90° 530х9 | 500 | 530 | 9 |
| 90° 530х10 | 10 | ||
| 90° 530х11 | 11 | ||
| 90° 530х12 | 12 | ||
| 90° 530х13 | 13 | ||
| 90° 530х14 | 14 | ||
| 90° 530х15 | 15 | ||
| 90° 530х16 | 16 | ||
| 90° 530х17 | 17 | ||
| 90° 530х18 | 18 | ||
| 90° 530х20 | 20 | ||
| 90° 530х22 | 22 | ||
| 90° 530х24 | 24 | ||
| 90° 530х26 | 26 | ||
| 90° 530х28 | 28 | ||
| 90° 530х30 | 30 | ||
| 90° 530х32 | 32 | ||
| 90° 530х34 | 34 | ||
| 90° 530х36 | 36 | ||
| 90° 630х9 | 600 | 630 | 9 |
| 90° 630х10 | 10 | ||
| 90° 630х11 | 11 | ||
| 90° 630х12 | 12 | ||
| 90° 630х13 | 13 | ||
| 90° 630х14 | 14 | ||
Размеры отвода ГОСТ 17375-2001 45 градусов
|
Отводы нержавеющие 45 градусов (1 ,5d) | |||
|---|---|---|---|
| Обозначение | Dу. Мм. | Dн, мм. | T, мм. |
| 45° 32х2 | 25 | 32 | 2 |
| 45° 32х2,5 | 2,5 | ||
| 45° 32х3 | 3 | ||
| 45° 32х3,5 | 3,5 | ||
| 45° 38х2 | 32 | 38 | 2 |
| 45° 38х2,5 | 2,5 | ||
| 45° 38х3 | 3 | ||
| 45° 38х3,5 | 3,5 | ||
| 45° 38х4 | 4 | ||
| 45° 45х2,5 | 40 | 45 | 2,5 |
| 45° 45х3 | 3 | ||
| 45° 45х3,5 | 3,5 | ||
| 45° 45х4 | 4 | ||
| 45° 45х5 | 5 | ||
| 45° 57х2,5 | 50 | 57 | 2,5 |
| 45° 57х3 | 3 | ||
| 45° 57х3,5 | 3,5 | ||
| 45° 57х4 | 4 | ||
| 45° 57х4,5 | 4,5 | ||
| 45° 57х5 | 5 | ||
| 45° 57х5,5 | 5,5 | ||
| 45° 57х6 | 6 | ||
| 45° 76х3 | 65 | 76 | 3 |
| 45° 76х3,5 | 3,5 | ||
| 45° 76х4 | 4 | ||
| 45° 76х4,5 | 4,5 | ||
| 45° 76х5 | 5 | ||
| 45° 76х5,53 | 5,5 | ||
| 45° 76х6 | 6 | ||
| 45° 76х7 | 7 | ||
| 45° 76х8 | 8 | ||
| 45° 89х3 | 80 | 89 | 3 |
| 45° 89х3,5 | 3,5 | ||
| 45° 89х4 | 4 | ||
| 45° 89х4,5 | 4,5 | ||
| 45° 89х5 | 5 | ||
| 45° 89х5,5 | 5,5 | ||
| 45° 89х6 | 6 | ||
| 45° 89х7 | 7 | ||
| 45° 89х8 | 8 | ||
| 45° 102х3,5 | 100 | 102 | 3,5 |
| 45° 102х4 | 4 | ||
| 45° 102х4,5 | 4,5 | ||
| 45° 102х5 | 5 | ||
| 45° 102х6 | 6 | ||
| 45° 102х7 | 7 | ||
| 45° 102х8 | 8 | ||
| 45° 102х9 | 9 | ||
| 45° 102х10 | 10 | ||
| 45° 108х10 | 108 | 3,5 | |
| 45° 108х4 | 4 | ||
| 45° 108х4,5 | 4,5 | ||
| 45° 108х5 | 5 | ||
| 45° 108х6 | 6 | ||
| 45° 108х7 | 7 | ||
| 45° 108х8 | 8 | ||
| 45° 108х9 | 9 | ||
| 45° 108х10 | 10 | ||
| 45° 114х3,5 | 114 | 3,5 | |
| 45° 114х3,5 | 4 | ||
| 45° 114х4,5 | 4,5 | ||
| 45° 114х5 | 5 | ||
| 45° 114х6 | 6 | ||
| 45° 114х7 | 7 | ||
| 45° 114х8 | 8 | ||
| 45° 114х9 | 9 | ||
| 45° 114х10 | 10 | ||
| 45° 133х3,5 | 125 | 133 | 3,5 |
| 45° 133х4 | 4 | ||
| 45° 133х4,5 | 4,5 | ||
| 45° 133х5 | 5 | ||
| 45° 133х6 | 6 | ||
| 45° 133х7 | 7 | ||
| 45° 133х85 | 8 | ||
| 45° 133х9 | 9 | ||
| 45° 133х10 | 10 | ||
| 45° 133х11 | 11 | ||
| 45° 133х12 | 12 | ||
| 45° 159х4 | 150 | 159 | 4 |
| 45° 159х4,5 | 4,5 | ||
| 45° 159х5 | 5 | ||
| 45° 159х6 | 6 | ||
| 45° 159х7 | 7 | ||
| 45° 159х8 | 8 | ||
| 45° 159х9 | 9 | ||
| 45° 159х10 | 10 | ||
| 45° 159х11 | 11 | ||
| 45° 159х12 | 12 | ||
| 45° 159х13 | 13 | ||
| 45° 159х14 | 14 | ||
| 45° 168х4 | 168 | 4 | |
| 45° 168х4,5 | 4,5 | ||
| 45° 168х5 | 5 | ||
| 45° 168х6 | 6 | ||
| 45° 168х7 | 7 | ||
| 45° 168х8 | 8 | ||
| 45° 168х9 | 9 | ||
| 45° 168х10 | 10 | ||
| 45° 168х11 | 11 | ||
| 45° 168х12 | 12 | ||
| 45° 168х13 | 13 | ||
| 45° 168х14 | 14 | ||
| 45° 219х5 | 200 | 219 | 5 |
| 45° 219х6 | 6 | ||
| 45° 219х7 | 7 | ||
| 45° 219х8 | 8 | ||
| 45° 219х9 | 9 | ||
| 45° 219х10 | 10 | ||
| 45° 219х11 | 11 | ||
| 45° 219х12 | 12 | ||
| 45° 219х13 | 13 | ||
| 45° 219х14 | 14 | ||
| 45° 219х15 | 15 | ||
| 45° 219х16 | 16 | ||
| 45° 219х17 | 17 | ||
| 45° 219х18 | 18 | ||
| 45° 273х6 | 250 | 273 | 6 |
| 45° 273х7 | 7 | ||
| 45° 273х8 | 8 | ||
| 45° 273х9 | 9 | ||
| 45° 273х10 | 10 | ||
| 45° 273х11 | 11 | ||
| 45° 273х12 | 12 | ||
| 45° 273х13 | 13 | ||
| 45° 273х14 | 14 | ||
| 45° 273х15 | 15 | ||
| 45° 273х16 | 16 | ||
| 45° 273х17 | 17 | ||
| 45° 273х18 | 18 | ||
| 45° 273х20 | 20 | ||
| 45° 273х22 | 22 | ||
| 45° 325х7 | 300 | 325 | 7 |
| 45° 325х8 | 8 | ||
| 45° 325х9 | 9 | ||
| 45° 325х10 | 10 | ||
| 45° 325х11 | 11 | ||
| 45° 325х12 | 12 | ||
| 45° 32513 | 13 | ||
| 45° 325х14 | 14 | ||
| 45° 325х15 | 15 | ||
| 45° 325х16 | 16 | ||
| 45° 325х17 | 17 | ||
| 45° 325х18 | 18 | ||
| 45° 325х20 | 20 | ||
| 45° 325х22 | 22 | ||
| 45° 325х24 | 24 | ||
| 45° 325х26 | 26 | ||
| 45° 325х28 | 28 | ||
| 45° 377х9 | 350 | 377 | 9 |
| 45° 377х10 | 10 | ||
| 45° 377х11 | 11 | ||
| 45° 377х12 | 12 | ||
| 45° 377х13 | 13 | ||
| 45° 377х14 | 14 | ||
| 45° 377х15 | 15 | ||
| 45° 377х16 | 16 | ||
| 45° 377х17 | 18 | ||
| 45° 377х18 | 20 | ||
| 45° 377х19 | 22 | ||
| 45° 377х20 | 24 | ||
| 45° 377х21 | 26 | ||
| 45° 377х22 | 28 | ||
| 45° 377х23 | 30 | ||
| 45° 377х24 | 32 | ||
| 45° 426х8 | 400 | 426 | 8 |
| 45° 426х9 | 9 | ||
| 45° 426х10 | 10 | ||
| 45° 426х11 | 11 | ||
| 45° 426х12 | 12 | ||
| 45° 426х13 | 13 | ||
| 45° 426х14 | 14 | ||
| 45° 426х15 | 15 | ||
| 45° 426х16 | 16 | ||
| 45° 426х17 | 17 | ||
| 45° 426х18 | 18 | ||
| 45° 426х20 | 20 | ||
| 45° 426х22 | 22 | ||
| 45° 426х24 | 24 | ||
| 45° 426х26 | 26 | ||
| 45° 426х28 | 28 | ||
| 45° 426х30 | 30 | ||
| 45° 426х32 | 32 | ||
| 45° 426х34 | 34 | ||
| 45° 530х9 | 500 | 530 | 9 |
| 45° 530х10 | 10 | ||
| 45° 530х11 | 11 | ||
| 45° 530х12 | 12 | ||
| 45° 530х13 | 13 | ||
| 45° 530х14 | 14 | ||
| 45° 530х15 | 15 | ||
| 45° 530х16 | 16 | ||
| 45° 530х17 | 17 | ||
| 45° 530х18 | 18 | ||
| 45° 530х20 | 20 | ||
| 45° 530х22 | 22 | ||
| 45° 530х24 | 24 | ||
| 45° 530х26 | 26 | ||
| 45° 530х28 | 28 | ||
| 45° 530х30 | 30 | ||
| 45° 530х32 | 32 | ||
| 45° 530х34 | 34 | ||
| 45° 530х36 | 36 | ||
| 45° 630х9 | 600 | 630 | 9 |
| 45° 630х10 | 10 | ||
| 45° 630х11 | 11 | ||
| 45° 630х12 | 12 | ||
| 45° 630х13 | 13 | ||
| 45° 630х14 | 14 | ||
На нашем сайте Вы можете купить отвод 90 ГОСТ 17375-01 от 57 до 426 диаметра, различных стенок и сталей, а также отводы ПО ОСТу и ТУ, которые имеют идентичную конструкцию этого стандарта. Цены на продукцию Вы можете посмотреть в нашем прайс-листе, либо позвонить нам по телефону. Цены на отводы обговариваются индивидуально и могут варьироваться при разных условиях сотрудничества. Ждем Ваших заявок в компанию УТМ!
