Отвод ОСТ 34.10.752-97

Технические характеристики:

Угол гиба: 45°, 60°, 90°, 180°

Радиус: R=1 Ду-1,5 Ду

Рабочее давление: до 2,2 МПа

Наружный диаметр, D: 530-1820 мм.

Рабочая температура: от -60°С до +425°С

Материал: 09Г2С, 17Г1С, 17ГС по ГОСТ 19281-89 и стали 20 по ГОСТ 1050-88

Область применения

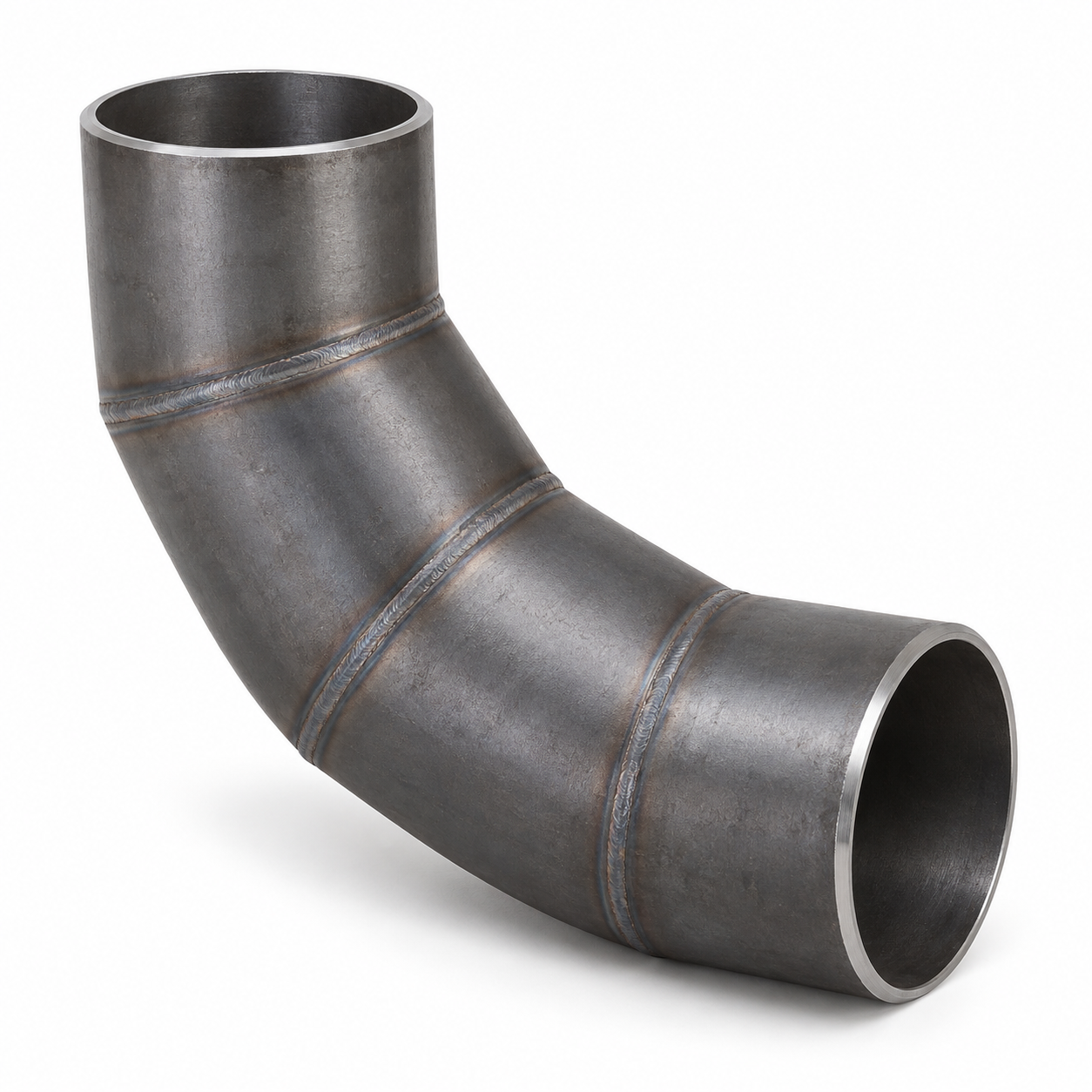

Отводы сварные секторные ОСТ 34.10.752-97 используются в качестве элементов трубопроводной системы и служат для изменения направления трубопровода. Сварные стальные отводы применяются в энергетической, металлургической, химической, пищевой, а также нефтеперерабатывающей и газоперерабатывающей промышленности. Стальные сварные отводы соединяют трубы, по которым транспортируются жидкие или газообразные вещества (холодная или горячая вода, пар и т.д). Колена или отводы секторные сварные изготавливается в соответствии с ОСТ 34.10.752-97, а также по типу этого стандарта в соответствии с чертежами или нестандартными размерами, которые требуется заказчику. Отводы стальные сварные, чаще всего изготавливаются из сталей 09Г2С, 17Г1С, 17ГС по ГОСТ 19281-89 и стали 20 по ГОСТ 1050-88.

Сварные секторные колена ОСТ 34.10.752-97 из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций.

Отраслевой стандарт соответствует требованиям «Правил пара и горячей воды», утвержденным Ростехнадзором РФ.
Допускается применение сварных секторных колен ОСТ 34.10.754-97 для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем.

Допускается применение сварных секторных отводов ОСТ 34.10.752-97 на Рр до 2,5 МПа при Т до 200ºС и Рр до 2,2 МПа при Т до 425ºС.

Чертеж отвода 34-10-752 с углами 15-30-45-60 градусов

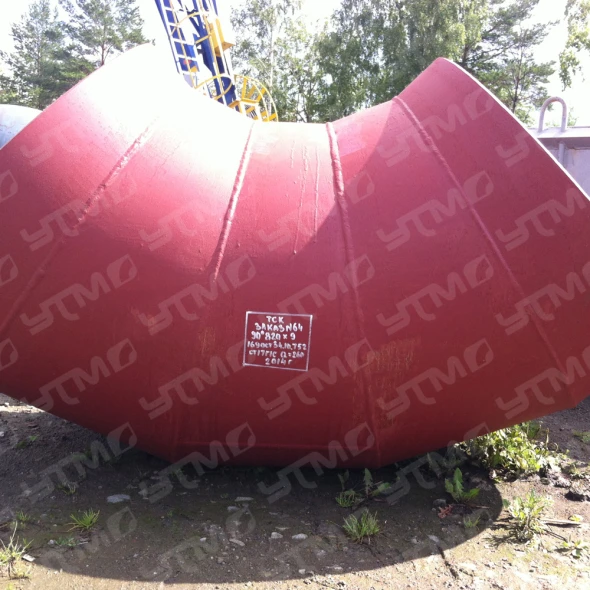

Пример условного обозначения сварного секторного отвода (колена) ОСТ 34.10.752-97 с углом 90 гр. из трубы диаметром 820 мм, толщиной стенки 11 мм на Ру=2,5МПа:
Отвод 90º 820х11-2,5 ОСТ 34.10.752-97.

Технические характеристики отвода ОСТ 34.10.752 с углом 15°

Наименование	Обозначение колена	Условное давление Ру, (кгс/с м²)	Условный проход, Dу	Размеры присоединяемых труб Dн*S	Dн1	S1	Масса, кг
Колена с углом α 15°
108х4	1	2,5 (25)	100	108x4	108	4	2,3
133х4	2		125	133x4	133	4	3,9
159х4	3		150	159x5	159	5	4,3
219х7	4		200	219x7	219	7	8,6
273х8	5		250	273x8	273	8	12,8
325х8	6		300	325x8	325	8	15,7
377х9	7		350	377x9	377	9	21
426х10	8		400	426x10	426	10*	27,2
530х8	9		500	530x8	530	8	32,9
530х8	10		500	530x8	530	8	39,3
630х12	11		600	630x12	630	12	66,1
630х12	12		600	630x12	630	12	53,6
720х9	13		700	720x9	720	9	62,2
720х11	14		700	720x9	720	11	58,6
820х11	15		800	820x11	820		73,1
820х11	16		800	820x11	820		71,3
1020х14	17		1000	1020x14	1020	14	144,1
1020х14	18		1000	1020x14	1020		132,3
1220х14	19		1200	1220x14	1220		206
1220х18	20		1200	1220x14	1220	18	231,9
426х9	21	1,6 (16)	400	426x9	426	10	25,6
426х9	22		400	426x9	426	10	27,2
630х10	23		600	630x8	630	10	55,1
630х10	24		600	630x8	630	10	44,7
720х9	25		700	720x9	720	9	48
820х9	26		800	820x9	820		59,8
820х9	27		800	820x9	820		58,3
1020х10	28		1000	1020x10	1020	10	102,7
1020х10	29		1000	1020x10	1020	10	94,3
1220х11	30		1200	1220x11	1220	11	161,6
1220х11	31		1200	1220x11	1220	11	141,3
1420х14	32		1400	1420x14	1420	14	278
1420х14	33		1400	1420x14	1420		236,6
1620х14	34		1600	1620x14	1620		361,9
1620х14	35		1600	1620x14	1620	18	313,3

Технические характеристики отвода ОСТ 34.10.752 с углом 30°

Наименование	Обозначение колена	Условное давление Ру, (кгс/с м²)	Условный проход, Dу	Размеры присоединяемых труб Dн*S	Dн1	S1	Масса, кг
Колена с углом α 30°
108х4	36	2,5 (25)	100	108x4	108	4	2,4
133х4	37		125	133x4	133	4	3,1
159х4	38		150	159x5	159	5	4,7
219х7	39		200	219x7	219	5	9,7
273х8	40		250	273×8	273	8	17,1
325х8	41		300	325×8	325	8	23
377х9	42		350	377×9	377	9	25,4
426х10	43		400	426×10	426	10*	36
530х8	44		500	530×8	530	8	44,6
530х8	45		500	530×8	530	11	55,3
630х12	46		600	630×12	630	12	94,8
630х12	47		600	630×12	630	12	81,8
720х9	48		700	720×9	720	9	92,8
720х11	49		700	720×9	720	11	95,2
820х11	50		800	820×11	820		146,8
820х11	51		800	820×11	820		98,5
1020х14	52		1000	1020×14	1020	14	288,5
1020х14	53		1000	1020×14	1020		194,1
1220х14	54		1200	1220×14	1220		413,4
1220х18	55		1200	1220×14	1220	18	356,8
426х9	56	1,6 (16)	400	426×9	426	10	32,4
426х9	57		400	426×9	426	10	34,4
530х10	58		500	530×8	530	8	40,3
630х10	59		600	630×8	630	10	79
630х10	60		600	630×8	630	10	68,3
720х9	61		700	720×9	720	9	77,9
820х9	62		800	820×9	820		120,2
820х9	63		800	820×9	820		80,6
1020х10	64		1000	1020×10	1020	10	206,4
1020х10	65		1000	1020×10	1020	10	138,6
1220х11	66		1200	1220×11	1220	11	325
1220х11	67		1200	1220×11	1220	11	218
1420х14	68		1400	1420×14	1420	14	558,6
1420х14	69		1400	1420×14	1420		374,6
1620х14	70		1600	1620×14	1620		727,9
1620х14	71		1600	1620×14	1620	18	626,2
108х4	72	2,5 (25)	100	108×4	108	4	3,6
133х4	73		125	133×4	133	4	4,6
159х5	74		150	159×5	159	5	7,1
219х7	75		200	219×7	219	7	14,6
273х8	76		250	273×8	273	8	23
325х8	77		300	325×8	325	8	31,5
377х9	78		350	377×9	377	9	46,2
426х10	79		400	426×10	426	10*	64,3
530х8	80		500	530×8	530	8	66,9
530х11	81		500	530×8	530	11	76,3
630х12	82		600	630×8	630	12	141,7
630х12	83		600	630×8	630	12	113,9
720х9	84		700	720×9	720	9	138,2
720х11	85		700	720×9	720	9	133,4
820х11	86		800	820×10	820	11	218,9
820х11	87		800	820×10	820	11	169,9
1020х14	88		1000	1020×14	1020	14	431,2
1020х14	89		1000	1020×14	1020		281,9
1220х14	90		1220	1220×14	1220		616,9
1220х18	91		1220	1220×14	1220	18	534,2
426х10	92	1,6 (16)	400	426×9	426	10*	64,3
426х8	93		500	530×8	426	8	55,5
630х10	94		600	630×8	630	10	118,5
630х10	95		600	630×8	630	10	95
720х9	96		700	720×10	720	9	109,3
820х9	97		800	820×10	820		179,3
820х9	98		800	820×10	820		138,9
1020х10	99		1000	1020×10	1020	10	308,2
1020х10	100		1000	1020×10	1020	10	206,5
1220х11	101		1200	1220×11	1220	11	484,7
1220х11	102		1200	1220×11	1220	11	325,9
1420х14	103		1400	1420×14	1420	14	835,7
1420х14	104		1400	1420×14	1420		561,9
1620х14	105		1600	1620×14	1620		1096,4
1620х18	106		1600	1620×14	1620	18	945,1

Технические характеристики отвода ОСТ 34.10.752 с углом 60°

Наименование	Обозначение колена	Условное давление Ру, (кгс/с м²)	Условный проход, Dу	Размеры присоединяемых труб Dн*S	Dн1	S1	Масса, кг
Колена с углом α 60°
108х4	107	2,5 (25)	100	108×4	108	4	3,8
133х4	108		125	133×4	133	4	4,9
159х5	109		150	159×5	159	5	7,6
219х7	110		200	219×7	219	7	15,7
273х8	111		250	273×8	273	8	28,8
325х8	112		300	325×8	325	8	39,8
377х9	113		350	377×9	377	9	50,8
426х10	114		400	426×10	426	10*	72
530х8	115		500	530×8	530	8	89,2
530х11	116		500	530×8	530	11	96,6
630х12	117		600	630×12	630	12	189,2
630х12	118		600	630×12	630	12	145,2
720х9	119		700	720×10	720	9	135,6
720х11	120		700	720×10	720	11	171,1
820х11	121		800	820×11	820		293,7
820х11	122		800	820×11	820		197
1020х14	123		1000	1020×14	1020	14	577,1
1020х14	124		1000	1020×14	1020		388,2
1220х14	125		1200	1220×14	1220		326,7
1220х18	126		1200	1220×14	1220	18	713,5
426х10	127	1,6 (16)	400	426×9	426	10	64,8
426х8	128		400	426×9	426	10	58,7
530х10	129		500	530×8	530	8	70,3
630х10	130		600	630×8	630	10	158,1
630х10	131		600	630×8	630	10	121,4
720х9	132		700	720×9	720	9	140,1
820х9	133		800	820×9	820		240,5
820х9	134		800	820×9	820		161,3
1020х10	135		1000	1020×10	1020	10	412,8
1220х10	136		1000	1020×10	1020	10	277,2
1220х11	137		1200	1220×11	1220	11	650
1420х11	138		1200	1220×11	1220	11	436,1
1420х14	139		1400	1420×14	1420	14	1117,2
1420х14	140		1400	1420×14	1420	14	748,8
1620х18	141		1600	1620×14	1620	18	1455,7
1620х18	142		1600	1620×14	1620	18	1252,3

Технические характеристики отвода ОСТ 34.10.752 с углом 90°

Наименование	Обозначение колена	Условное давление Ру, (кгс/с м²)	Условный проход, Dу	Размеры присоединяемых труб Dн*S	Dн1	S1	Масса, кг
Колена с углом α 90°
108х4	143	2,5 (25)	100	108×4	108	4	6,2
133х4	144		125	133×4	133	4	8,1
159х5	145		150	159×5	159	5	12,3
219х7	146		200	219×7	219	7	25,6
273х8	147		250	273×8	273	8	40,9
325х8	148		300	325×8	325	8	56,8
377х9	149		350	377×9	377	9	84,3
426х10	150		400	426×10	426	10*	118,4
530х8	151		500	530×8	530	8	134
530х11	152		500	530×8	530	11	138,5
630х12	153		600	630×8	630	12	283,3
630х12	154		600	630×8	630	12	209,4
720х9	155		700	720×9	720	9	276,4
720х11	156		700	720×9	720	11	247,6
820х11	157		800	820×11	820		438,8
820х11	158		800	820×11	820		317,7
1020х14	159		1000	1020×14	1020	14	862,5
1020х14	160		1000	1020×14	1020		579
1220х14	161		1200	1220×14	1220		1233,7
1220х18	162		1200	1220×14	1220	18	1068,5
426х10	163	1,6 (16)	400	426×9	426	10*	118,4
426х8	164		500	530×8	530	8	100,7
630х10	165		600	630×8	630	10	236,7
630х10	166		600	630×8	630	10	174,6
720х9	167		700	720×9	720	9	202,8
820х9	168		800	820×9	820		358,5
820х9	169		800	820×9	820		259,9
1020х10	170		1000	1020×10	1020	10	616,3
1020х10	171		1000	1020×10	1020	10	413
1220х11	172		1200	1220×11	1220	11	969,4
1220х11	173		1200	1220×11	1220	11	651,8
1420х14	174		1400	1420×14	1420	14	1671,3
1420х14	175		1400	1420×14	1420	14	1123,8
1620х14	176		1600	1620×14	1620	14	2206,2
1620х18	177		1600	1620×14	1620	18	1901,6
