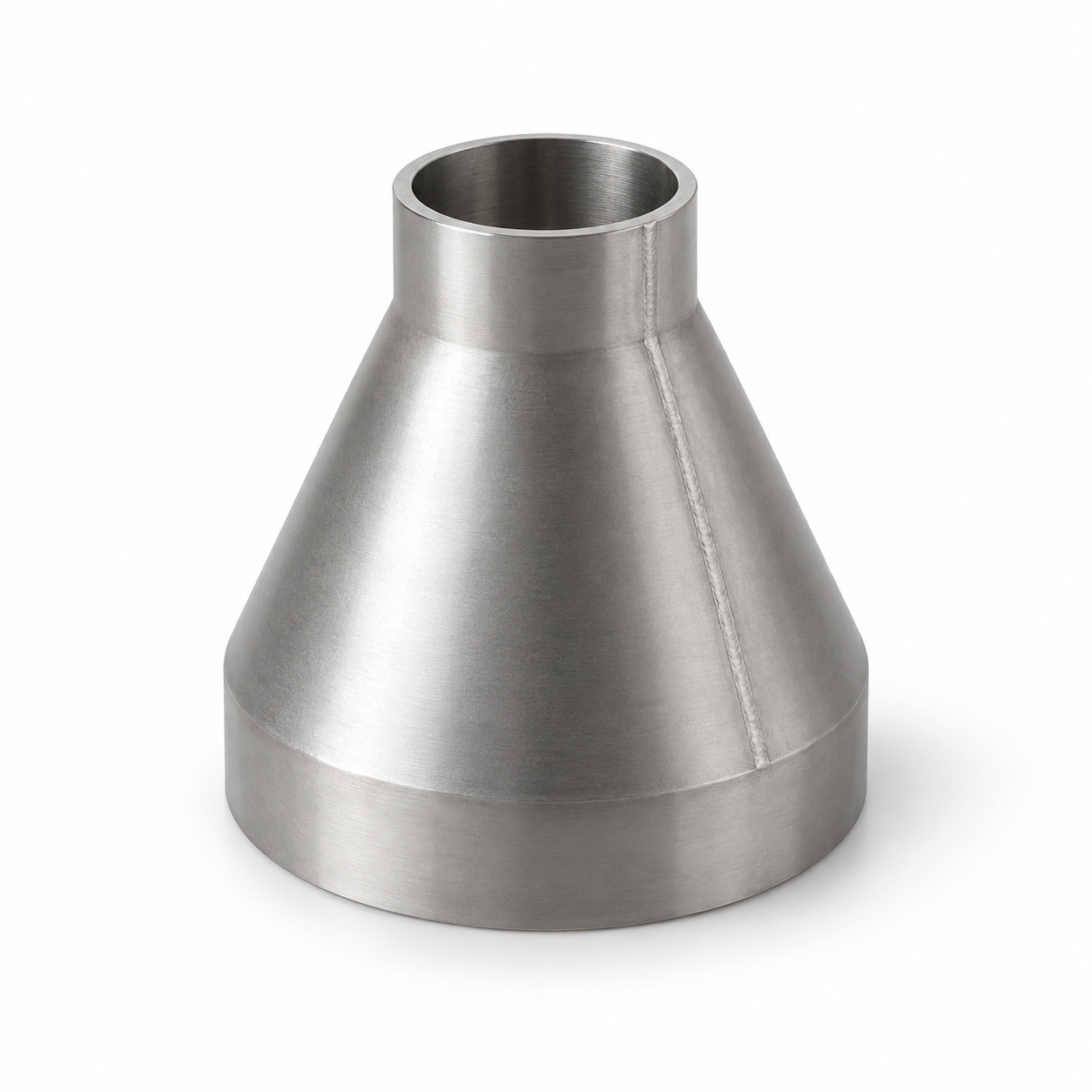

Переход ОСТ 34.10.424-90

Переход ОСТ 34.10.424-90
(сталь 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т)

Схема перехода

Детали и сборочные единицы трубопроводов АС

Pраб< 2,2 МПа (22 кгс/см2), T ≤ 300 °С
Переходы сварные листовые, конструкция и размеры

1. Настоящий стандарт распространяется на сварные листовые переходы концентрические и эксцентрические из коррозионностойкой стали для трубопроводов групп Bи C атомных станций по «Правилам АЭУ».
Стандарт соответствует требованиям «Правил АЭУ».
Допускается применение сварных листовых стальных переходов по ОСТ 34.10.424-90  для трубопроводов, на которые распространяются «Правила пара и горячей воды» и СНиП 3.05.05.

Наличие

Большинство размеров переходов по ОСТ 34.10.424-90 есть в наличии на складе нашей компании в городе Березовске. Если у вас крупная партия, либо необходимых вам размеров нет в наличии - можете оформить заявку под заказ.

Пределы применения сварных листовых переходов


Условное давление Pу, МПа (кгс/см2)

Рабочее давление Pраб, МПа (кгс/см2) для температуры среды, °С

200

300

1,6 (16)

1,6 (16)

1,4 (14)

2,5 (25)

2,2 (22)

2,2 (22)

Технические характеристики сварных переходов ОСТ 34.10.424-90

НаименованиеОбозначениеРу, МПа (кгс/см2)Условные проходы Dy х dyМасса, кг
исп. 01 Переход 01 ОСТ 34.10.424-90 2,5 (25) 350 х 250 9,9
Переход 02 ОСТ 34.10.424-90 исп. 02 Переход 02 ОСТ 34.10.424-90 350 х 300 10,26
исп. 03 Переход 03 ОСТ 34.10.424-90 400 х 300 13,43
Переход 04 ОСТ 34.10.424-90 исп. 04 Переход 04 ОСТ 34.10.424-90 400 х 350 15,08
Переход 05 ОСТ 34.10.424-90 исп. 05 Переход 05 ОСТ 34.10.424-90 500 х 250 50,39
Переход 06 ОСТ 34.10.424-90 исп. 06 Переход 06 ОСТ 34.10.424-90 500 х 300 43,7
исп. 07 Переход 07 ОСТ 34.10.424-90 500 х 350 32,93
исп. 08 Переход 08 ОСТ 34.10.424-90 500 х 400 24,45
исп. 09 Переход 09 ОСТ 34.10.424-90 600 х 300 71,34
исп. 10 Переход 10 ОСТ 34.10.424-90 600 х 350 60,59
исп. 11 Переход 11 ОСТ 34.10.424-90 600 х 400 52,09
исп. 12 Переход 12 ОСТ 34.10.424-90 600 х 500 28,6
исп. 13 Переход 13 ОСТ 34.10.424-90 2,5 (25) 600 х 300 105,39
исп. 14 Переход 14 ОСТ 34.10.424-90 600 х 350 89,18
исп. 15 Переход 15 ОСТ 34.10.424-90 600 х 400 76,08
исп. 16 Переход 16 ОСТ 34.10.424-90 600 х 500 40,54
исп. 17 Переход 17 ОСТ 34.10.424-90 700 х 350 111,84
исп. 18 Переход 18 ОСТ 34.10.424-90 700 х 400 110,72
исп. 19 Переход 19 ОСТ 34.10.424-90 700 х 500 71,35
исп. 20 Переход 20 ОСТ 34.10.424-90 700 х 600 36,95
исп. 21 Переход 21 ОСТ 34.10.424-90 40,54
исп. 22 Переход 23 ОСТ 34.10.424-90 800 х 400 145,76
исп. 23 Переход 24 ОСТ 34.10.424-90 800 х 500 117,34
исп. 24 Переход 25 ОСТ 34.10.424-90 800 х 600 63
исп. 25 Переход 26 ОСТ 34.10.424-90 86,27
исп. 26 Переход 27 ОСТ 34.10.424-90 800 х 700 49,42
исп. 27 Переход 28 ОСТ 34.10.424-90 1,6 (16) 900 х 500 169,21
исп. 28 Переход 29 ОСТ 34.10.424-90 900 х 600 134,76
исп. 29 Переход 30 ОСТ 34.10.424-90 138,24
исп. 30 Переход 31 ОСТ 34.10.424-90 900 х 700 101,19
исп. 31 Переход 32 ОСТ 34.10.424-90 900 х 800 55,82
исп. 32 Переход 33 ОСТ 34.10.424-90 1000 х 500 227,26
исп. 33 Переход 34 ОСТ 34.10.424-90 1000 х 600 192,91
исп. 34 Переход 35 ОСТ 34.10.424-90 196,45
исп. 35 Переход 36 ОСТ 34.10.424-90 1000 х 700 159,34
36 Переход 37 ОСТ 34.10.424-90 1000 х 800 113,97
исп. 37 Переход 38 ОСТ 34.10.424-90 1000 х 900 62,42
исп. 38 Переход 39 ОСТ 34.10.424-90 1200 х 600 326,89
исп. 39 Переход 40 ОСТ 34.10.424-90 330,01
исп. 40 Переход 41 ОСТ 34.10.424-90 1,6 (16) 1200x700 293,27
исп. 41 Переход 42 ОСТ 34.10.424-90 1200 х 800 247,9
исп. 42 Переход 43 ОСТ 34.10.424-90 1200 х 900 196,34
исп. 43 Переход 44 ОСТ 34.10.424-90 1200 х 1000 138,97
