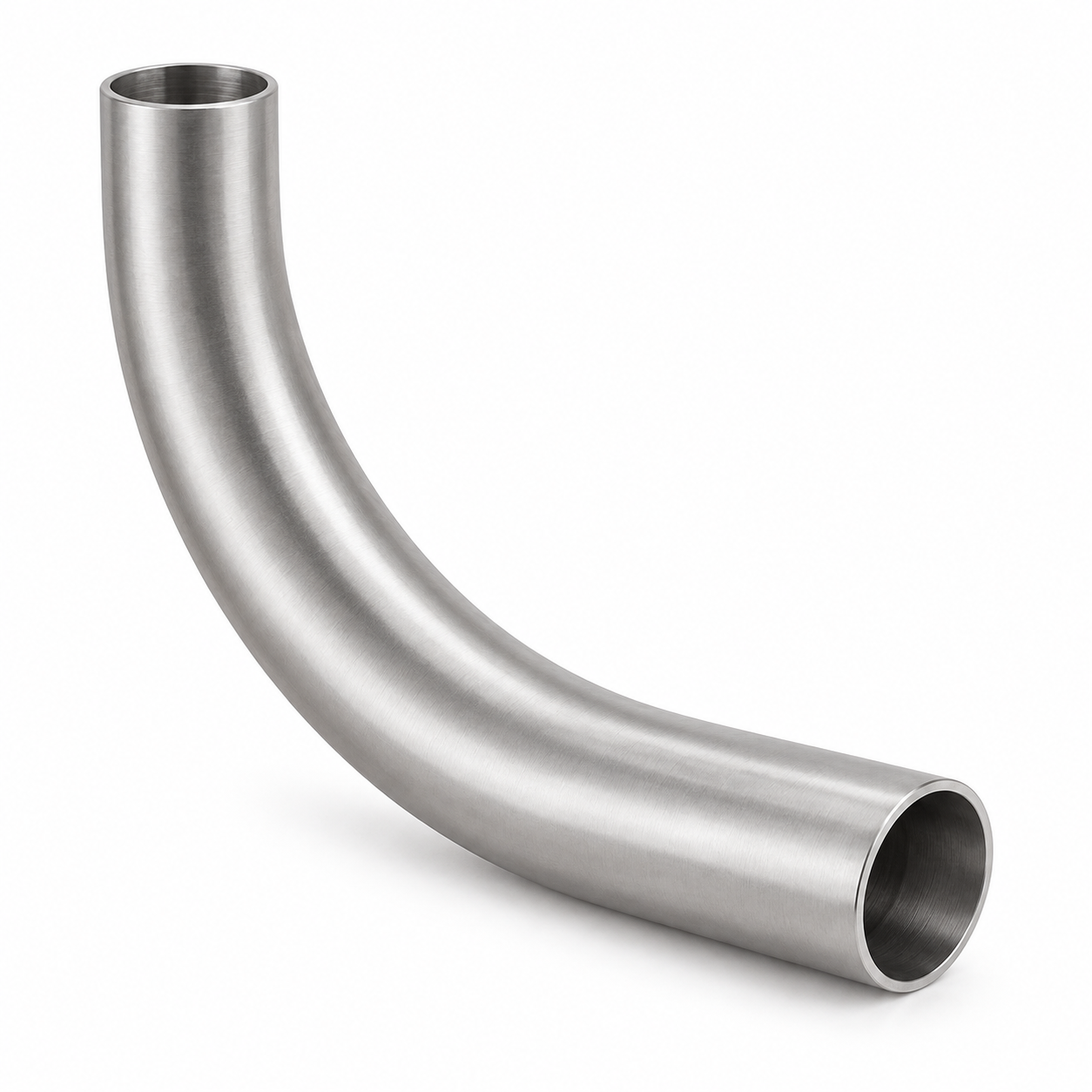

Колено СТО 79814898 113-2009

Технические характеристики:

Угол гиба: 45°, 60°, 90°, 180°

Условное давление: PN (Ру) до 2,2 Мпа

Рабочее давление: до 2,2 МПа

Радиус: R=1Ду-7Ду

Наружный диаметр, D: 18-325 мм.

Рабочая температура: от -60°С до +300°С

Материал: 08Х18Н10Т или 12Х18Н10Т

Класс безопасности: 4 (Группа Т)



Колено СТО 79814898 113-2009

ТО 79814898 113-2009 стандарт создан с целью систематизации требований нормативной базы Федеральной службы по экологическому, технологическому и атомному надзору к объектам стандартизации, и может применяться другими организациями в порядке и на условиях, оговоренных ГОСТ Р 1.4-2004 (пункты 4.17 и 4.18).
С вводом в действие настоящего стандарта прекращает действие ОСТ 34-10-420-90 «Детали и сборочные единицы трубопроводов АС Рраб < 2,2 МПа (22 кгс/см2), t s= 300 °С. Стальные отводы гнутые. Конструкция и размеры».
Настоящий стандарт может быть также применен при проектировании и изготовлении трубопроводов АС по федеральным нормам и правилам НП-045 [2], утвержденным Госатомнадзором России, строительным нормам и правилам СНиП 3.05.05 [3], утвержденным Госстроем СССР и ПБ 03-585 [4], утвержденным Госгортехнадзором России.

Чертеж гнутого отвода СТО 79814898 113-2009

Обозначение:

DN - Условный проход;
D – наружный диаметр торцов отводов;
T - толщина стенки отвода на торцах диаметра D;
Tв – толщина стенки отводов в неторцевых сечениях;
С - размер между центрами торцов отводов с Θ=180°;
В - размер между плоскостью торцов и наиболее удаленной от нее точкой наружной поверхности отводов с Θ=180°;
F - размер между плоскостью одного торца и центром другого торца отводов с Θ=90;
Н - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=45°;
R - радиус кривизны осевой линии (радиус изгиба) отводов;
W - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=60°;
Θ - угол между плоскостями торцов (угол изгиба) отводов.
при PN(P) до 16 МПа и температуре .от -70°С до +450°С

Для трубопроводов, изготовляемых по ПНАЭ Г-7-008 [1] группы С с углом разворота потока 60°, наружным диаметром 57 мм, толщиной стенки 3 мм, с прямыми участками а=100 мм, а1= 150 мм, длиной развёртки 564 мм, на условное давление PN25
Колено С 60°- 57x3 -100x150- 564- PN 25 СТО 79814898 113-2009
То же, для трубопроводов, изготовляемых по НП-045 [2] Колено П 60°- 57x3 -100x150 - 564 - PN 25 СТО 79814898 113-2009
Тоже, для трубопроводов, изготовляемых по СНиП 3.05.05 [3] Колено 60°- 57x3 -100x150- 564- PN 25 СТО 79814898 113-2009
То же, для трубопроводов, изготовляемых по ПБ 03-585 [4] Колено Т 60°- 57x3 -100x150 - 564 - PN 25 СТО 79814898 113-2009

Материал - трубы бесшовные по СТО 79814898 109 [6] (разделы 4 и 6).
Параметры применения колен - по СТО 79814898 108 [5].
Типы и размеры разделки кромок Б колена для сварки с трубопроводом, размеры Dk, I, и Sk - по СТО 79814898 110 [7].

Маркировать: товарный знак предприятия-изготовителя, группу трубопровода по
ПНАЭ Г-7-008 [1], угол разворота потока, наружный диаметр, толщину стенки, условное давление
и обозначение настоящего стандарта.
Остальные технические требования - по СТО 79814898 108 [5].

Технические характеристики Колено СТО 79814898 113-2009

PNDNРазмеры присоединяемых труб (Dн*S)S1RМасса 1 м трубы, кг
25 6 10х2,0 2 100 0,4
10 14х2,0 2 0,6
15 18х2,5 2,5 0,96
20 25х3,0 3 1,64
25 32х2,5 2,5 1,83
32 38х3,0 3 150 2,6
50 57х3,0 3 300 4,02
65 76х4,5 4,5 7,98
80 89х5,0 5 400 10,42
100 108х5,0 600 12,78
125 133х6,0 6 18,9
150 159х6,0 650 22,78
200 219х11,0 11 1000 56,79
220х7,0 37
250 273х11,0 1370 71,5
300 325х12,0 12 93,2
