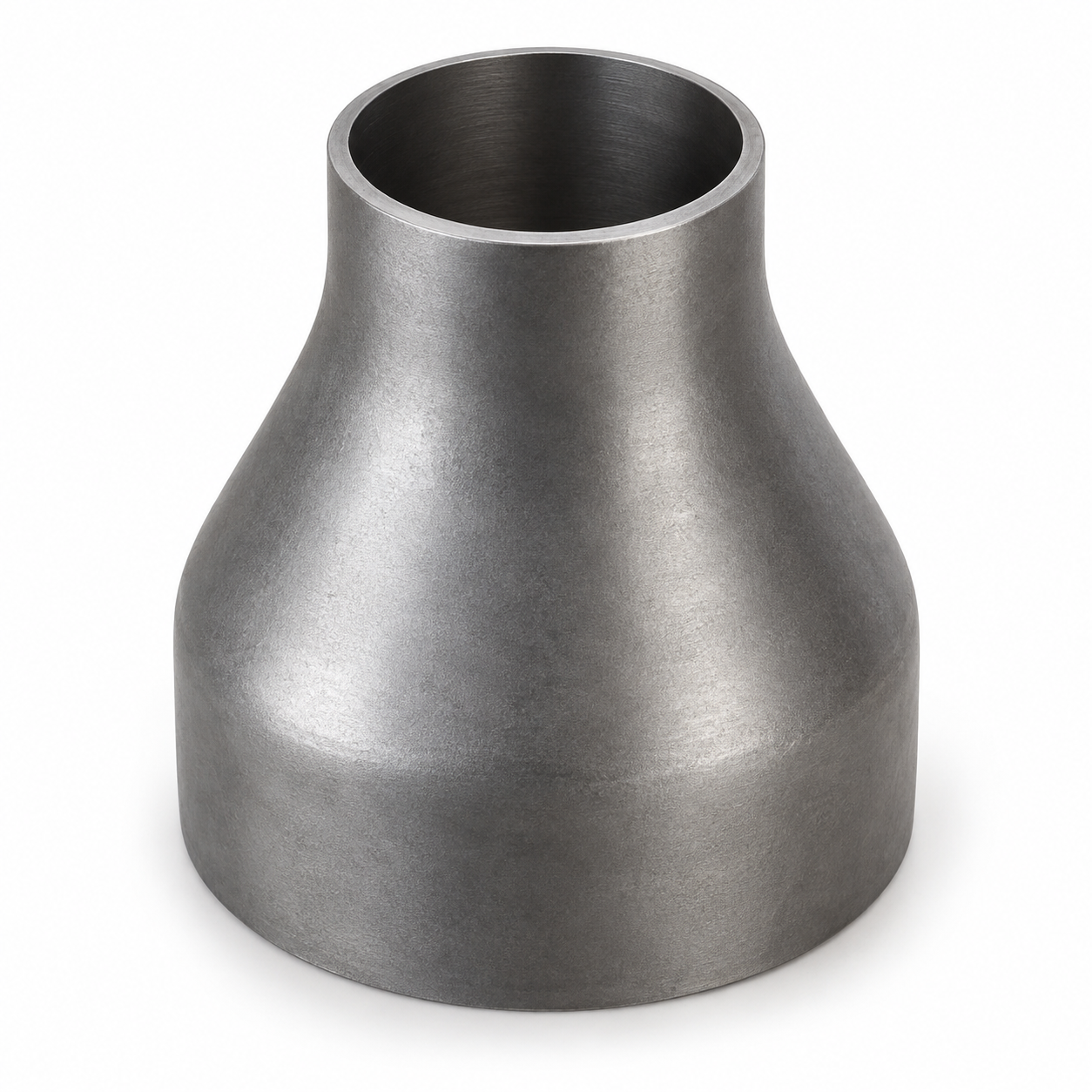

Надежность в каждой детали.Переход ОСТ 34.10.700-97
Описание, технические параметры и таблицы размеров для подбора продукции.
Уточним исполнение, наличие и срок поставки по вашей заявке.
Мы поставляем отводы по ОСТ 34.10.700-97 следующих технических характеристик:
Материал: сталь 20 по ГОСТ 1050-88. сталь 09Г2С по ГОСТ 19281-89.
Исполнения: 2
Условное давление, Ру: до 1,6 Мпа; 16 Кг/с2
Наружный диаметр, D: 45-530 мм.
Температура, tºC: От -70 до +300°С
Тип: Концентрические и Эксцентрические.
Применение: для атомных и тепловых электростанций
Класс безопасности: 2, 3, 4 (Группы В, С, Т)
Изготовление Плана Качества на данную продукцию
Переходы бесшовные для АЭС и ТЭС по ОСТ 34.10.700-97 изготавливаются из низколегированных сталей на Рраб < 2,2 МПа (22 кгс/с м²) и Т≤4250С и предназначены для плавного изменения диаметров трубопроводов на которые распространяются «Правила АЭУ», «Правила пара и горячей воды» и СНиП 3.05.05-84.
Примеры условного обозначения концентрического стального перехода:
Dh=426 мм, ён=377 мм, S=12 мм из стали марки 20 для трубопроводов группы В, на которые распространяются "Правила АЭУ":
Переход КВ 426 х 12 - 377 х 12 ОСТ34 10.700-97.
То же, для трубопроводов группы С:
Переход КС 426 х 12 - 377 х 12 ОСТ34 10.700-97;
для трубопроводов, на которые распространяются "Правила пара и горячей воды":
Переход КП 426 х 12 - 377 х 12 ОСТ34 10.700-97;
для трубопроводов, на которые распространяются СНиП 3.05.05-84:
Переход К 426 х 12 - 377 х 12 ОСТ34 10.700-97.
Технические характеристики Перехода ОСТ 34.10.700-97
| Наружный диаметр Dн, мм | Наружный диаметр dн, мм | Толщина стенки корпуса, S мм | Толщина стенки штуцера, S1 мм | Длина корпуса L, мм | Масса, кг |
|---|---|---|---|---|---|
| 45 | 32 | 2,5 | 2 | 30 | 0,1 |
| 57 | 45 | 4 | 2,5 | 60 | 0,2 |
| 38 | 2 | 50 | |||
| 76 | 57 | 3,5 | 3 | 70 | 0,4 |
| 45 | 2,5 | ||||
| 89 | 76 | 3,5 | 75 | 0,6 | |
| 57 | 3 | ||||
| 108 | 89 | 4 | 3,5 | 80 | 1 |
| 76 | 3,5 | 0,9 | |||
| 133 | 108 | 5 | 4 | 100 | 1,7 |
| 89 | 4 | 3,5 | 1,5 | ||
| 159 | 133 | 5 | 4 | 130 | 2,8 |
| 108 | 4 | 2,6 | |||
| 219 | 159 | 7 | 5 | 140 | 6,2 |
| 133 | 4 | 4,6 | |||
| 273 | 219 | 8 | 7 | 180 | 10,2 |
| 325 | 273 | 10 | 8 | 15 | |
| 219 | 8 | 14 | |||
| 377 | 325 | 12 | 10 | 220 | 24,9 |
| 273 | 10 | 23,3 | |||
| 219 | 8 | 300 | 29,5 | ||
| 426 | 377 | 12 | 12 | 220 | 33,4 |
| 325 | 10 | 31,2 | |||
| 45 | 32 | 2,5 | 2 | 30 | 0,1 |
| 57 | 45 | 4 | 2,5 | 60 | 0,2 |
| 38 | 2 | 50 | |||
| 76 | 57 | 3,5 | 3 | 70 | 0,4 |
| 45 | 2,5 | ||||
| 89 | 76 | 3,5 | 75 | 0,6 | |
| 57 | 3 | ||||
| 108 | 89 | 4 | 3,5 | 80 | 1 |
| 76 | 3,5 | 0,9 | |||
| 133 | 108 | 5 | 4 | 100 | 1,7 |
| 89 | 4 | 3,5 | 1,5 | ||
| 159 | 133 | 5 | 4 | 130 | 2,8 |
| 108 | 4 | 2,6 | |||
| 219 | 159 | 7 | 5 | 140 | 6,2 |
| 133 | 4 | 4,6 | |||
| 273 | 219 | 8 | 7 | 180 | 10,2 |
| 325 | 273 | 10 | 8 | 15 | |
| 219 | 8 | 14 | |||
| 377 | 325 | 12 | 10 | 220 | 24,9 |
| 273 | 10 | 23,3 | |||
| 219 | 8 | 300 | 29,5 | ||
| 426 | 377 | 12 | 12 | 220 | 33,4 |
| 325 | 10 | 31,2 |
Запрос на переход ОСТ 34.10.700-97
Укажите диаметры присоединяемых труб, толщины стенок, исполнение, сталь и количество. Приложите полное обозначение детали из проекта и требования к документам. Стоимость и срок поставки рассчитываются по конкретному исполнению.
Отправить спецификацию для расчёта →
Размеры и исполнение для расчёта
Для перехода нужны размеры обоих концов, а не только больший диаметр. Укажите толщины стенок и полное обозначение из спецификации. Для нестандартных присоединений приложите чертёж; геометрию и материал нельзя выбирать только по массе из таблицы.
Если требуется замена на изделие другого стандарта, согласуйте её по проекту. Сообщите количество, город получения, срок и требования к контролю и документам — эти условия учитываются в предложении.
Документ для сверки обозначения и размеров. Перед заказом проверьте редакцию документа и требования проекта.
