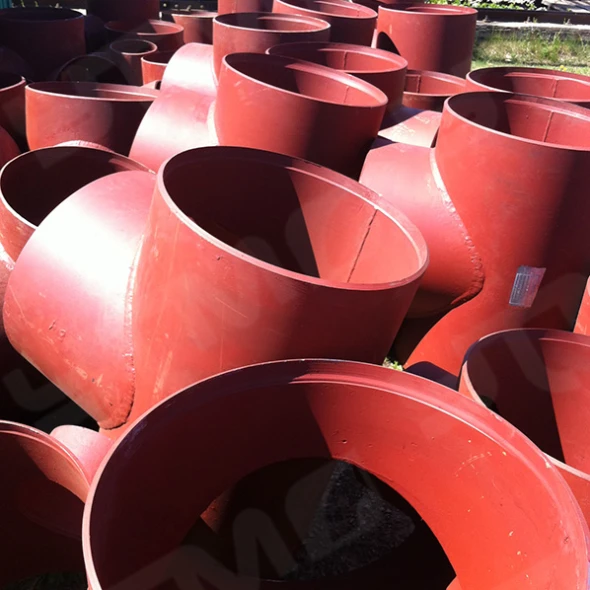

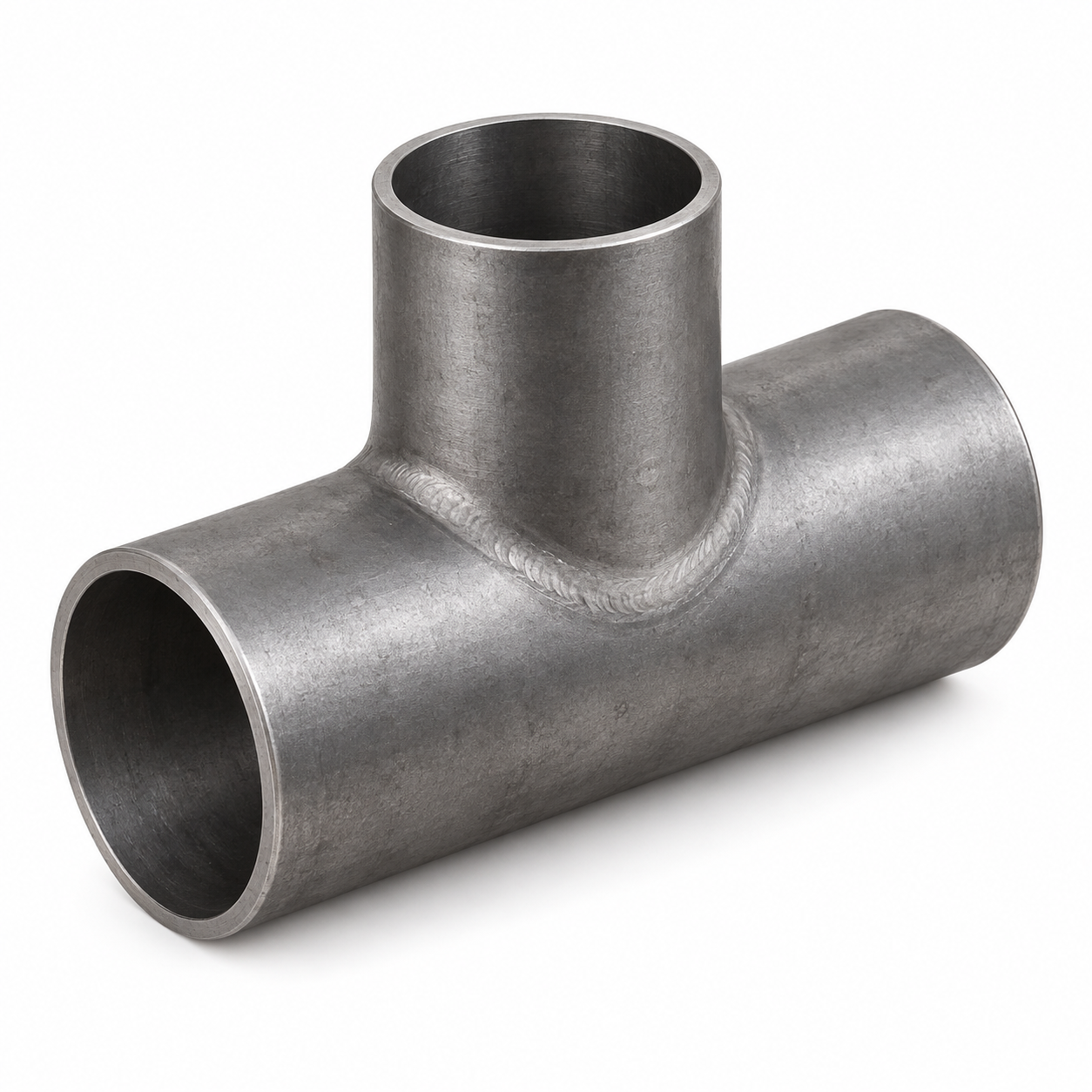

Тройник ОСТ 34.10.762-97 равнопроходной
Тройники бесшовные
- Тройник ОСТ 720.20-2009 равнопроходной штампованный с вытянутой горловиной
- ГОСТ 17376-2001
- ОСТ 34.10.432-90
- ОСТ 720.08-2009
- ОСТ 720.09-2009
- ОСТ 720.10-2009
- ОСТ 720.11-2009
- ОСТ 720.12-2009
- ОСТ 720.15-2009
- ОСТ 720.16-2009
- СТО 79814898 120-09
- СТО 79814898 121-09
Тройники сварные
- СТО 79814898 127-09
- СТО 79814898 126-09
- СТО 79814898 125-09
- СТО 79814898 124-09
- ОСТ 720.19-2009
- ОСТ 720.18-2009
- ОСТ 720.17-2009
- ОСТ 34.10.764-97
- ОСТ 34.10.762-97
- ОСТ 34.10.513-90
- ОСТ 34.10.512-90
- ОСТ 34.10.511-90
- ОСТ 34.10.510-90
Тройники точеные
Техические характеристики:
Рабочее давление – 2,2 Мпа
Рабочая температура – до 425 °C
Материал – 17Г1С
Область применения:
ОСТ 34 10 762-97 распространяется на сварные равнопроходные тройники из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций. Стандарт соответствует требованиям «Правилустройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ. Сварные равнопроходные тройники предназначены для применения на трубопроводах, на которые распространяются РД 03-94. Допускается применение сварных равнопроходных тройников по настоящему стандарту для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем СССР.
| Обозначение тройника | Исп. | Условное давление Ру МПа (кг/с м²) | Условный проход Dу, мм | Размер присоединяемых труб DнхS | Масса, кг. |
|---|---|---|---|---|---|
| Тройник ОСТ 34.10.762-97 76х4х4 | 1 | 4,0 (40) | 65 | 76х3,0 | 3 |
| Тройник ОСТ 34.10.762-97 89х5х5 | 2 | 80 | 89х3,5 | 4 | |
| Тройник ОСТ 34.10.762-97 89х4,5х3,5 | 3 | 2,5 (25) | 80 | 89х3,5 | 3,8 |
| Тройник ОСТ 34.10.762-97 108х6х4 | 4 | 100 | 108х4 | 5,9 | |
| Тройник ОСТ 34.10.762-97 108х6х6 | 5 | 4,0 (40) | 100 | 108х4 | 6,5 |
| Тройник ОСТ 34.10.762-97 133х7х7 | 6 | 125 | 133х4 | 9,8 | |
| Тройник ОСТ 34.10.762-97 133х6х4 | 7 | 2,5 (25) | 125 | 133х4 | 7,7 |
| Тройник ОСТ 34.10.762-97 159х7х5 | 8 | 150 | 159х5 | 12,2 | |
| Тройник ОСТ 34.10.762-97 159х9х7 | 9 | 4,0 (40) | 150 | 159х5 | 15,6 |
| Тройник ОСТ 34.10.762-97 219х11х9 | 10 | 200 | 219х7 | 29,9 | |
| Тройник ОСТ 34.10.762-97 219х9х7 | 11 | 2,5 (25) | 200 | 219х7 | 24,6 |
| Тройник ОСТ 34.10.762-97 273х11х8 | 12 | 250 | 273х8 | 39,8 | |
| Тройник ОСТ 34.10.762-97 273х14х14 | 13 | 4,0 (40) | 250 | 273х8 | 53,6 |
| Тройник ОСТ 34.10.762-97 273х8х8 | 14 | 1,6 (16) | 250 | 273х6 | 31,9 |
| Тройник ОСТ 34.10.762-97 325х8х8 | 15 | 300 | 325х6 | 41,8 | |
| Тройник ОСТ 34.10.762-97 325х16х10 | 16 | 2,5 (25) | 300 | 325х8 | 52,1 |
| Тройник ОСТ 34.10.762-97 325х16х16 | 17 | 4,0 (40) | 300 | 325х8 | 80,5 |
| Тройник ОСТ 34.10.762-97 377х11х11 | 18 | 2,5 (25) | 350 | 377х9 | 74,2 |
| Тройник ОСТ 34.10.762-97 377х18х18 | 19 | 4,0 (40) | 350 | 377х9 | 119,5 |
| Тройник ОСТ 34.10.762-97 426х22х16 | 20 | 400 | 426х10 | 163,9 | |
| Тройник ОСТ 34.10.762-97 426х16х12 | 21 | 2,5 (25) | 400 | 426х10 | 125,9 |
| Тройник ОСТ 34.10.762-97 426х10х10 | 22 | 1,6 (16) | 400 | 426х9 | 83 |
| Тройник ОСТ 34.10.762-97 530х11х8 | 23 | 500 | 530х8 | 120,8 | |
| Тройник ОСТ 34.10.762-97 530х18х8 | 24 | 500 | 530х8 | 178,5 | |
| Тройник ОСТ 34.10.762-97 630х18х14 | 25 | 2,5 (25) | 600 | 630х12 | 295,6 |
| Тройник ОСТ 34.10.762-97 630х14х12 | 26 | 1,6 (16) | 600 | 630х8 | 239,9 |
| Тройник ОСТ 34.10.762-97 630х10х10 | 27 | 1,0 (10) | 600 | 630х8 | 177,5 |
| Тройник ОСТ 34.10.762-97 720х11х9 | 28 | 700 | 720х9 | 227,9 | |
| Тройник ОСТ 34.10.762-97 720х18х9 | 29 | 1,6 (16) | 700 | 720х9 | 336,2 |
| Тройник ОСТ 34.10.762-97 720х22х14 | 30 | 2,5 (25) | 700 | 720х9 | 427,7 |
| Тройник ОСТ 34.10.762-97 820х22х18 | 31 | 800 | 820х11 | 610,9 | |
| Тройник ОСТ 34.10.762-97 820х18х11 | 32 | 1,6 (16) | 800 | 820х9 | 440,8 |
| Тройник ОСТ 34.10.762-97 820х14х9 | 33 | 1,0 (10) | 800 | 820х9 | 337,6 |
| Тройник ОСТ 34.10.762-97 1020х22х14 | 34 | 1,6 (16) | 1000 | 1020х10 | 881,2 |
| Тройник ОСТ 34.10.762-97 1020х18х14 | 35 | 1,0 (10) | 1000 | 1020х10 | 704,9 |
| Тройник ОСТ 34.10.762-97 1020х14х10 | 36 | 0,6 (6) | 1000 | 1020х10 | 575,5 |
| Тройник ОСТ 34.10.762-97 1220х14х11 | 37 | 1200 | 1220х10 | 777,7 | |
| Тройник ОСТ 34.10.762-97 1220х18х14 | 38 | 1,0 (10) | 1200 | 1220х10 | 1166,3 |
| Тройник ОСТ 34.10.762-97 1220х25х18 | 39 | 1,6 (16) | 1200 | 1220х10 | 1344,1 |
| Тройник ОСТ 34.10.762-97 1420х25х25 | 40 | 1400 | 1420х14 | 1966,4 | |
| Тройник ОСТ 34.10.762-97 1420х22х14 | 41 | 1,0 (10) | 1400 | 1420х14 | 1580,8 |
| Тройник ОСТ 34.10.762-97 1420х18х14 | 42 | 0,6 (6) | 1400 | 1420х14 | 1353,8 |
| Тройник ОСТ 34.10.762-97 1420х14х14 | 43 | 0,4 (4) | 1400 | 1420х14 | 1123,3 |
| Тройник ОСТ 34.10.762-97 1620х14х14 | 44 | 1600 | 1620х14 | 1334 | |
| Тройник ОСТ 34.10.762-97 1620х18х14 | 45 | 0,6 (6) | 1600 | 1620×14 | 1605,2 |
| Тройник ОСТ 34.10.762-97 1620х22х18 | 46 | 1,0 (10) | 1600 | 1620×14 | 1926,4 |
