Переход ОСТ 34.10.753-97

Переход ОСТ 34.10.753-97

Заказать

онлайн заявка

Цена

прайс лист

Мы поставляем отводы по ОСТ 34.10.753 следующих технических характеристик:

Материал: сталь 20 по ГОСТ 1050-88. сталь 09Г2С по ГОСТ 19281-89.

Условное давление, Ру: 1,6 МПа-2,5 МПа

Наружный диаметр, D: 530-1620 мм.

Температура, tºC: От -70 до +300°С

Тип: Сварные, Концентрические и Эксцентрические.

ОСТ 34.10.753-97 - это сварные концентрические либо эксцентрические переходы, изготовленные из листа углеродистой и низколегированной стали. Рабочее давление не превышает 2,2 МПа и температуру не больше 425*С. Такие переходы применяются на тепловых электростанциях, они соответствуют требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды».

У нас Вы можете заказать эксцентрические или концентрические переходы по ОСТ 34.10.753-97 давления Ру=1,6 или Ру=2,5, с 500 по 1200 диаметр, согласно размерам указанных в данном стандарте, марка стали 17Г1С.

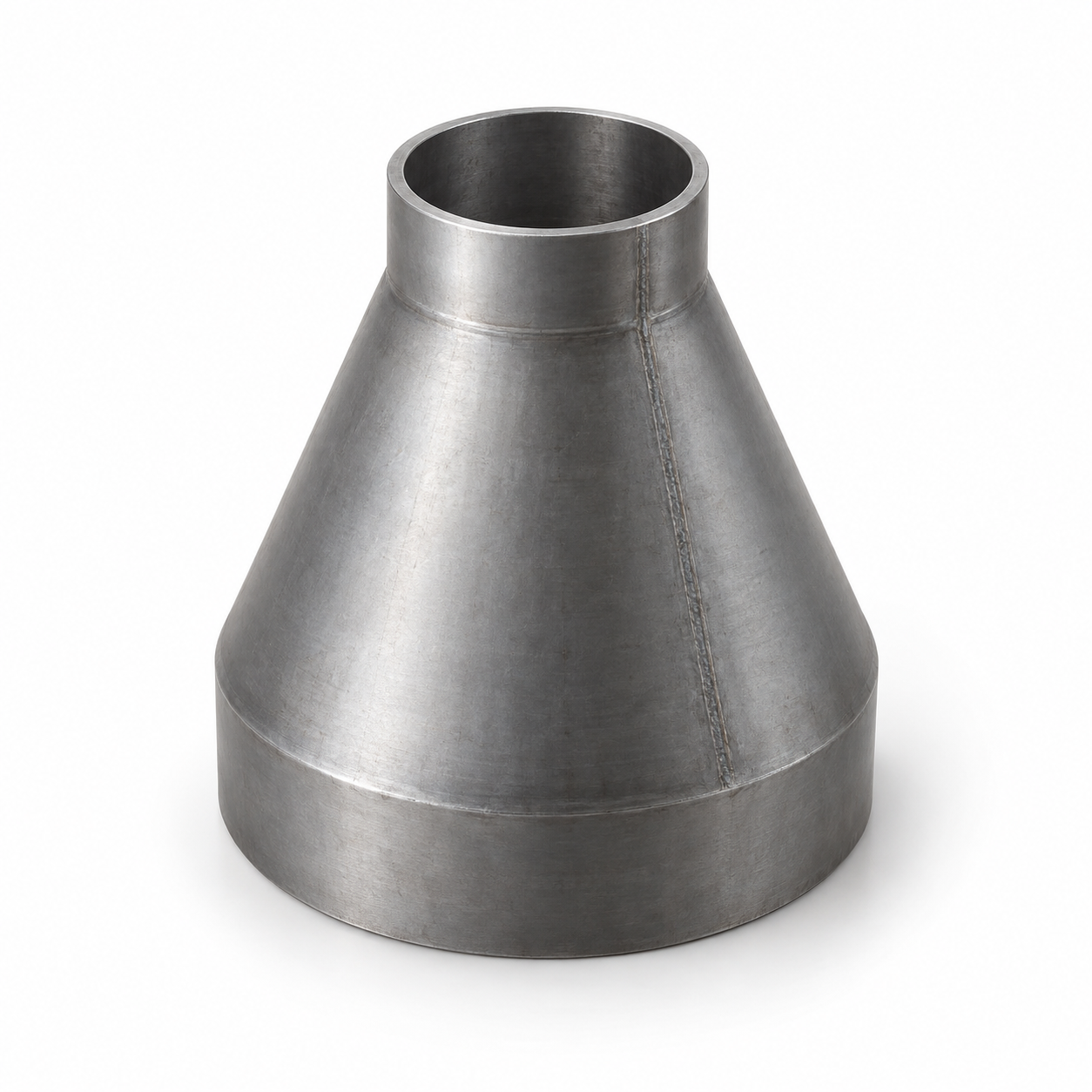

Переходы ОСТ 34.10.753

Пример условного обозначения:

Переход сварной концентрический с условными проходами Dy 600 мм и Dy 300 мм на условное давление Ру 1.6 МПа
Переход КПС 600x300-1,6 ОСТ 34 10.753-97

Переход сварной эксцентрический с условными проходами Dy 600 мм и Dy 300 мм на условное давление Ру 1.6 МПа
Переход ЭПС 600x300-1,6 ОСТ 34 10.753-97

Технические характеристики переходов ОСТ 34.10.753

Ру, МПа (кгс/см2)	Dy, мм	dy, мм	Dн, мм	dн, мм	S мм	Масса, кг
2,5 (25)	500	250	516	255	10	62,5
	500	300		307		53,3
	500	350		357		42,8
	500	400		406		31,4
	600	500	608	307	12	102,6
	600	350		357		90,1
	600	400		406		76
	600	500		512		39,8
	700	350	704	357	10	113,2
	700	400		406		101,7
	700	500		512		71,7
	700	600		604	12	47,3
	800	400	802	406		176,9
	800	500		512		140,7
	800	600		604		102,7
	800	700		700		56,5
	1000	500	996	512	14	314,1
	1000	600		604		269,7
	1000	700		700		215,6
	1000	800		794		155,2
	1200	600	1196	604	16	522,4
	1200	700		700		460,6
	1200	800		794		391,5
	1200	1000		988		221,8
1,6 (16)	600	300	616	311	10	87,4
	600	400		410		65,2
	600	500		512		36,2
	700	400	704	410		100,7
	700	500		512		71,7
	700	600		612		37
	800	400	806	410		147,6
	800	500		512		118,7
	800	600		612		84
	800	700		700		48,6
	1000	500	1004	512		228,1
	1000	600		612		193,4
	1000	700		700		158
	1000	800		798		113,3
	1200	600	1202	612	12	392,4
	1200	700		700		350
	1200	800		798		295,9
	1200	1000		996		165,7
	1400	700	1396	700	14	624
	1400	800		798		560,7
	1400	1000		996		408,5
	1400	1200		1194		223,2
	1600	800	1596	798		815,5
	1600	1000		1596		663,2
	1600	1200		1194		477,9
	1600	1400		1388		264,1
2,5 (25)	500	250	516	255	10	62,9
	500	300		307		53,6
	500	350		357		43,2
	500	400		406		31,4
	600	300	608	307	12	103,2
	600	350		357		90,7
	600	400		406		76,5
	600	500		512		40,1
	700	350	704	357	10	116,1
	700	400		406		102,4
	700	500		512		72,2
	700	600		604	12	48,7
	800	400	802	406		178,4
	800	500		512		142,1
	800	600		604		103,5
	800	700		700		57,2
	1000	500	996	512	14	316,8
	1000	600		604		272,3
	1000	700		700		217,5
	1000	800		794		156,6
	1200	600	1196	604	16	527,5
	1200	700		700		460,8
	1200	800		794		395,9
	1200	1000		988		225,1
1,6 (16)	600	300	616	311	10	88,1
	600	400		410		72,6
	600	500		512		36,4
	700	400	704	410		101,5
	700	500		512		72,2
	700	600		612		37,3
	800	400	806	410		148,9
	800	500		512		119,5
	800	600		612		84,8
	800	700		700		49,3
	1000	500	1004	512	10	229,6
	1000	600		612		194,9
	1000	700		700		159,5
	1000	800		798		114,5
	1200	600		612		395,7
	1200	700	1202	700	12	353
	1200	800		798		299
	1200	1000		996		167,2
	1200	700	1396	700	14	629,2
	1200	800		798		614,1
	1200	1000		996		412,5
	1200	1200		1194		224,7
	1200	800	1596	798		822,4
	1200	1000		1596		668,9
	1200	1200		1194		481,5
	1200	1400		1388		265,5
