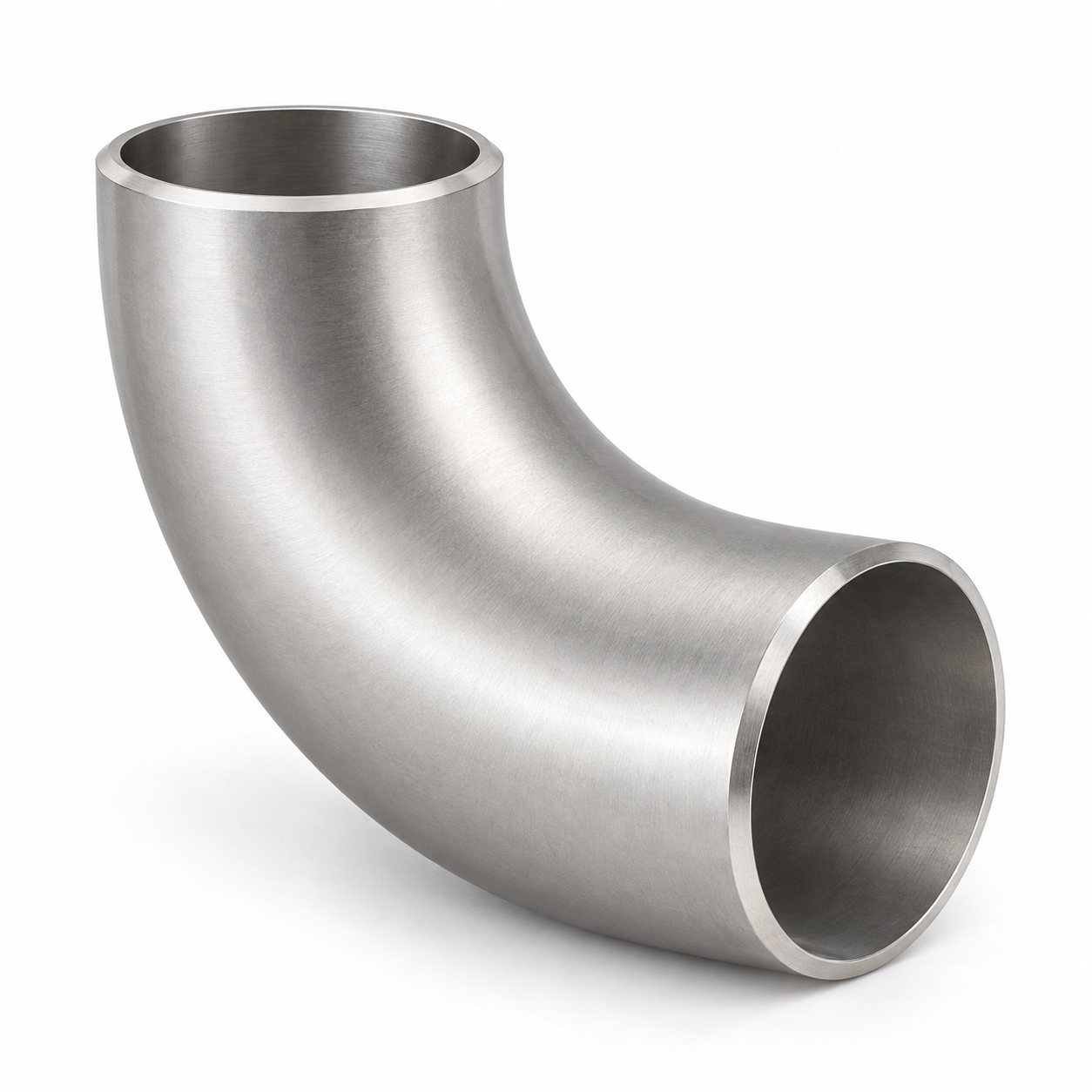

Отвод ТУ 1468-002-01394395-95

Технические характеристики:

Материал: 08Х18Н10Т, 10Х17Н13М2Т, 12Х18Н10Т, 15Х5М.

Угол гиба: 45°, 60°, 90°, 180°

Условное давление: PN (Ру) до 16 МПа

Рабочая температура: от -70°С до +450°С.

Отводы нержавеющие крутоизогнутые по ТУ 1468-002-01394395-95 предназначены для соединения труб при строительстве технологических трубопроводов на Ру≤10 МПа, включая подконтрольные органам надзора.хромаль

Пример условного обозначения:

Отвод нержавеющий крутоизогнутый с углом поворота 90 гр., диаметром D=159 мм толщиной стенки Т=6 мм, из стали 12Х18Н10Т:
Отвод 90гр 159 х 6- 12Х18Н10Т- ТУ 1468-002-01394395-95;

То же, с углом поворота 45гр:

Отвод 45гр 159×6 — 12Х18Н10Т- ТУ 1468-002-01394395-95.

схема отвода ТУ1468-002-01394395-95

Обозначение:
DN - Условный проход;
D – наружный диаметр торцов отводов;
T - толщина стенки отвода на торцах диаметра D;
Tв – толщина стенки отводов в неторцевых сечениях;
С - размер между центрами торцов отводов с Θ=180°;
В - размер между плоскостью торцов и наиболее удаленной от нее точкой наружной поверхности отводов с Θ=180°;
F - размер между плоскостью одного торца и центром другого торца отводов с Θ=90;
Н - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=45°;
R - радиус кривизны осевой линии (радиус изгиба) отводов;
W - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=60°;
Θ - угол между плоскостями торцов (угол изгиба) отводов.

Технические характеристики Колено СТО 79814898 111-2009 угол 60 ̊

DNМарка стали РN, МПа (08)12Х18Н10ТDRTМасса отвода 90°, кг.
1 2 3 4 5 6
50 10 57 75 3 0,5
10 57 75 4 0,8
10 57 75 5 1,1
10 57 100 5 1,4
65 10 76 100 3,5 1
10 76 100 4 1,2
10 76 100 5 1,5
10 76 100 6 1,7
80 8 89 120 3,5 1,4
8 89 120 4 1,6
10 89 120 5 2
100 8 108 150 4 2,5
8 108 150 5 3,2
10 108 150 6 3,8
10 108 150 8 4,7
6,3 114 150 4 2,6
10 114 150 6 4
125 8 133 190 5 4,8
10 133 190 6 5,8
150 4 159 225 4 5,5
6,3 159 225 5 7
8 159 225 6 8,4
10 159 225 8 10,5
10 159 225 10 13,1
200 4 219 300 6 14,9
8 219 300 8 19,9
10 219 300 10 25,3
10 219 300 11 27,8
10 219 300 12 28,9
250 4 273 375 7 30,8
6,3 273 375 8 31,5
8 273 375 10 39,4
8 273 375 12 46,7
300 4 325 450 8 43,9
6,3 325 450 10 54,9
8 325 450 12 65,9
8 325 450 14 76,9
350 4 377 525 10 74,6
6,3 377 525 12 89
400 4 426 600 10 121
6,3 426 600 12 145,2
500 2,5 530 500 10 120
4 530 500 12 130
4 530 500 16 173
600 2,5 630 600 12 196
4 630 600 14 228
