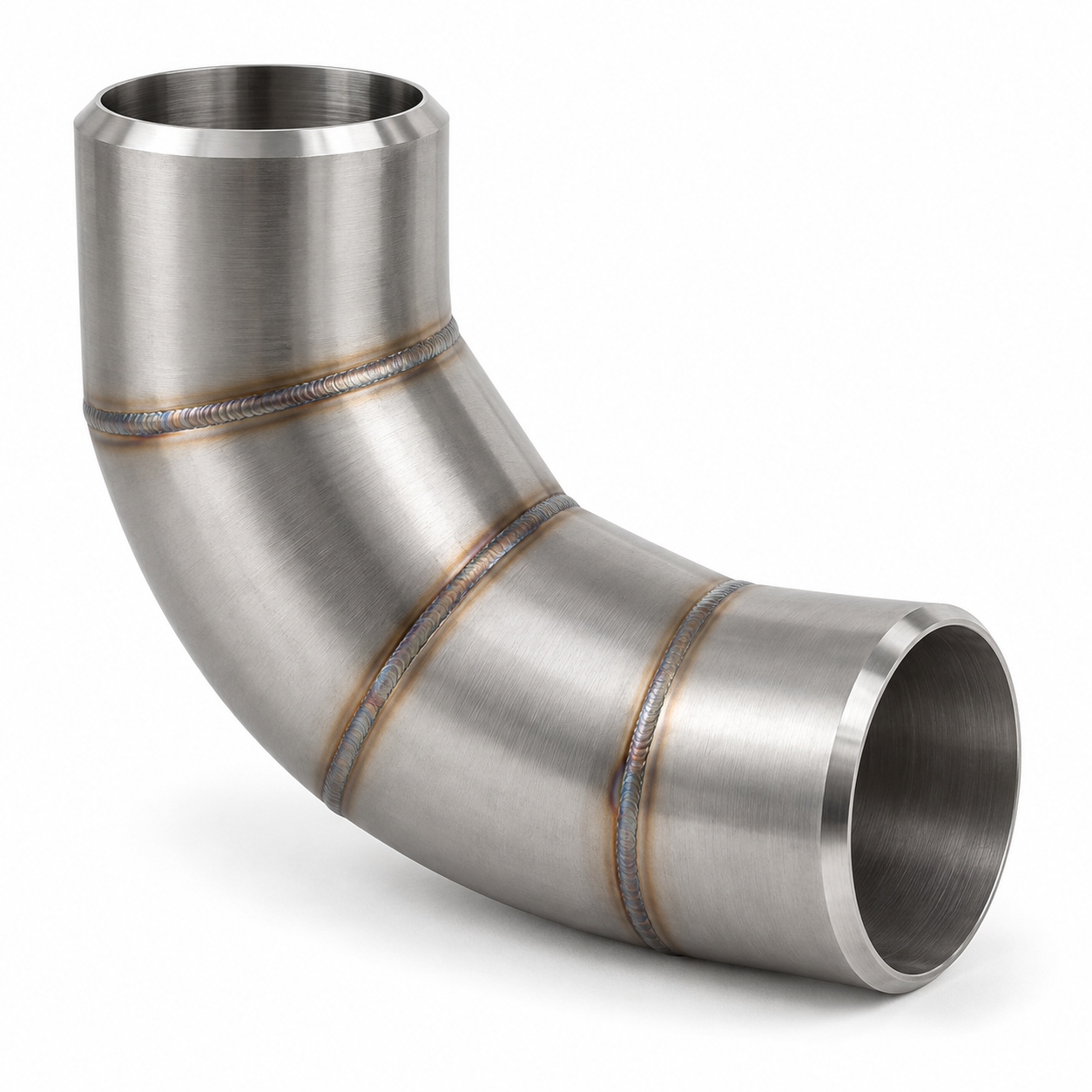

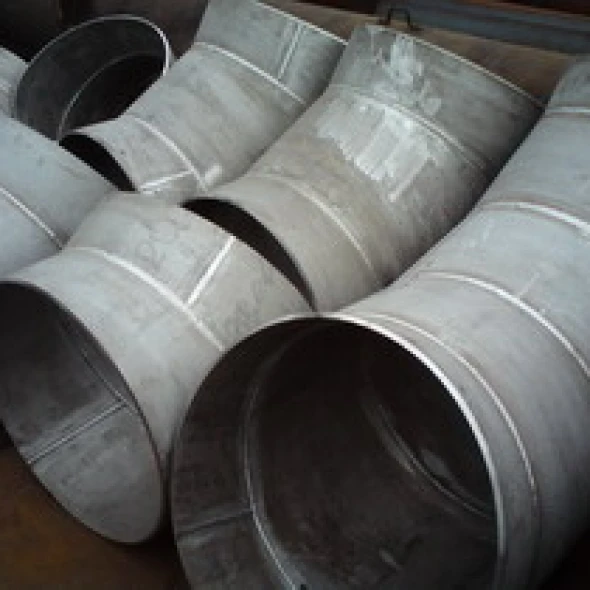

Надежность в каждой детали.Отвод сварной ОСТ 34.10.419-90
Описание, технические параметры и таблицы размеров для подбора продукции.
Уточним исполнение, наличие и срок поставки по вашей заявке.
Технические характеристики:
Угол гиба: 45°, 60°, 90°, 180°
Рабочая температура: от -60°С до +300°С
Материал: 08Х18Н10Т или 12Х18Н10Т
Назначение Отводов ОСТ 34.10.419-90
Настоящий стандарт распространяется на сварные отводы из корозионностойкой стали для трубопроводов групп В и С атомных станций по «Правилам АЭУ».
Стандарт соответствует требованиям «Правил АЭУ». Допускается применение сварных стальных отводов по данному стандарту для трубопроводов, на которые распространяются «Правила пара и горячей воды» и СНиП3.05.05.
Этот стандарт достаточно популярен при монтаже технологических трубопроводов на атомных электростанциях, он может широко применяться транспортировки различных сред. ОСТ ОСТ 34.10.419-90 разработан специально для АЭС, на нашем складе имеются в наличии детали данного стандарта различных размеров.
Технические характеристики отвода сварного нержавеющего (30°)
|
Наименование |
Материал |
Масса, кг |
|---|---|---|
| 377х6-2,5 | 08Х18Н10Т/12Х18Н10Т | 17,3 |
| 426х8-2,5 | 08Х18Н10Т/12Х18Н10Т | 29,4 |
| 530°х8-2,5 | 08Х18Н10Т/12Х18Н10Т | 45,6 |
| 630°х8-1,6 | 08Х18Н10Т/12Х18Н10Т | 63,9 |
| 630°х12-2,5 | 08Х18Н10Т/12Х18Н10Т | 97,4 |
| 720х10-2,5 | 08Х18Н10Т/12Х18Н10Т | 104,4 |
| 820х10-1,6 | 08Х18Н10Т/12Х18Н10Т | 133,8 |
| 920х10-1,6 | 08Х18Н10Т/12Х18Н10Т | 167,9 |
| 1020х10-1,6 | 08Х18Н10Т/12Х18Н10Т | 207,2 |
| 1220х10-1,0 | 08Х18Н10Т/12Х18Н10Т | 297,6 |
Технические характеристики отвода сварного нержавеющего (45°)
|
Наименование |
Материал |
Масса, кг |
|---|---|---|
| 377х6-2,5 | 08Х18Н10Т/12Х18Н10Т | 31,4 |
| 426х8-2,5 | 08Х18Н10Т/12Х18Н10Т | 52 |
| 530°х8-2,5 | 08Х18Н10Т/12Х18Н10Т | 68,3 |
| 630°х8-1,6 | 08Х18Н10Т/12Х18Н10Т | 96,7 |
| 630°х12-2,5 | 08Х18Н10Т/12Х18Н10Т | 144,5 |
| 720х10-2,5 | 08Х18Н10Т/12Х18Н10Т | 155,4 |
| 820х10-1,6 | 08Х18Н10Т/12Х18Н10Т | 200,7 |
| 920х10-1,6 | 08Х18Н10Т/12Х18Н10Т | 252,9 |
| 1020х10-1,6 | 08Х18Н10Т/12Х18Н10Т | 310,2 |
| 1220х10-1,0 | 08Х18Н10Т/12Х18Н10Т | 442,4 |
Технические характеристики отвода сварного нержавеющего (60°)
|
Наименование |
Материал |
Масса, кг |
|---|---|---|
| 377х6-2,5 | 08Х18Н10Т/12Х18Н10Т | 34,6 |
| 426х8-2,5 | 08Х18Н10Т/12Х18Н10Т | 58,5 |
| 530°х8-2,5 | 08Х18Н10Т/12Х18Н10Т | 90,8 |
| 630°х8-1,6 | 08Х18Н10Т/12Х18Н10Т | 128,2 |
| 630°х12-2,5 | 08Х18Н10Т/12Х18Н10Т | 193 |
| 720х10-2,5 | 08Х18Н10Т/12Х18Н10Т | 207,9 |
| 820х10-1,6 | 08Х18Н10Т/12Х18Н10Т | 267,5 |
| 920х10-1,6 | 08Х18Н10Т/12Х18Н10Т | 337,7 |
| 1020х10-1,6 | 08Х18Н10Т/12Х18Н10Т | 415,5 |
| 1220х10-1,0 | 08Х18Н10Т/12Х18Н10Т | 597,6 |
Технические характеристики отвода сварного нержавеющего (90°)
|
Наименование |
Материал |
Масса, кг |
|---|---|---|
| 377х6-2,5 | 08Х18Н10Т/12Х18Н10Т | 44,8 |
| 426х8-2,5 | 08Х18Н10Т/12Х18Н10Т | 95 |
| 530°х8-2,5 | 08Х18Н10Т/12Х18Н10Т | 135,8 |
| 630°х8-1,6 | 08Х18Н10Т/12Х18Н10Т | 191,9 |
| 630°х12-2,5 | 08Х18Н10Т/12Х18Н10Т | 285,8 |
| 720х10-2,5 | 08Х18Н10Т/12Х18Н10Т | 309,3 |
| 820х10-1,6 | 08Х18Н10Т/12Х18Н10Т | 400,6 |
| 920х10-1,6 | 08Х18Н10Т/12Х18Н10Т | 504,9 |
| 1020х10-1,6 | 08Х18Н10Т/12Х18Н10Т | 619,7 |
| 1220х10-1,0 | 08Х18Н10Т/12Х18Н10Т | 885 |
Пределы применения
|
Условное давление Ру, Мпа (кгс/с м²) |
Рабочее давление Р раб, Мпа (кгс/с м²) для температуры среды | |
|---|---|---|
|
200 гр. С |
300 гр. С | |
|
2,5 (25) |
2,2 (22) |
2,2 (22) |
|
1,6 (16) |
1,6 (16) |
1,4 (14) |
|
1,0 (10) |
1,6 (16) |
0,9 (9) |
Подбор отвода ОСТ 34.10.419-90
Укажите обозначение стандарта, геометрию, марку стали и количество. Для ответственных трубопроводов приложите проектные требования к материалу, контролю и документации. Подготовим предложение на заданное исполнение; срок поставки и условия доставки согласуются по запросу.
Отправить спецификацию для расчёта →
