Детали трубопровода

Отвод ТС 583

Отвод ТС 583

Отводы крутоизогнутые

Гнутые отводы

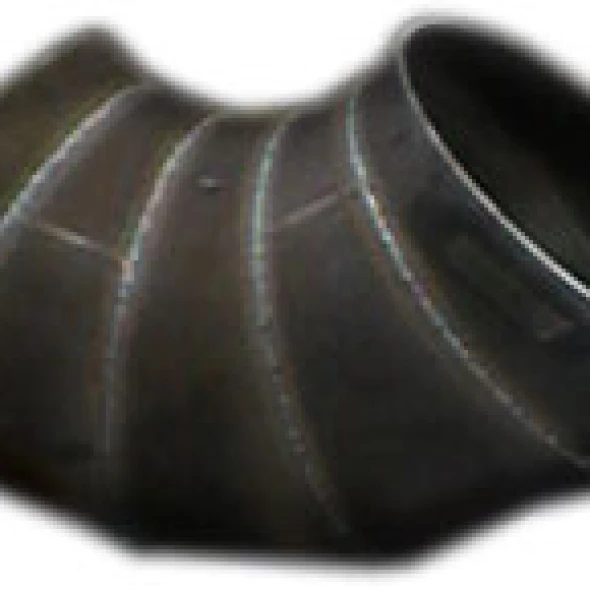

Отводы сварные секторные

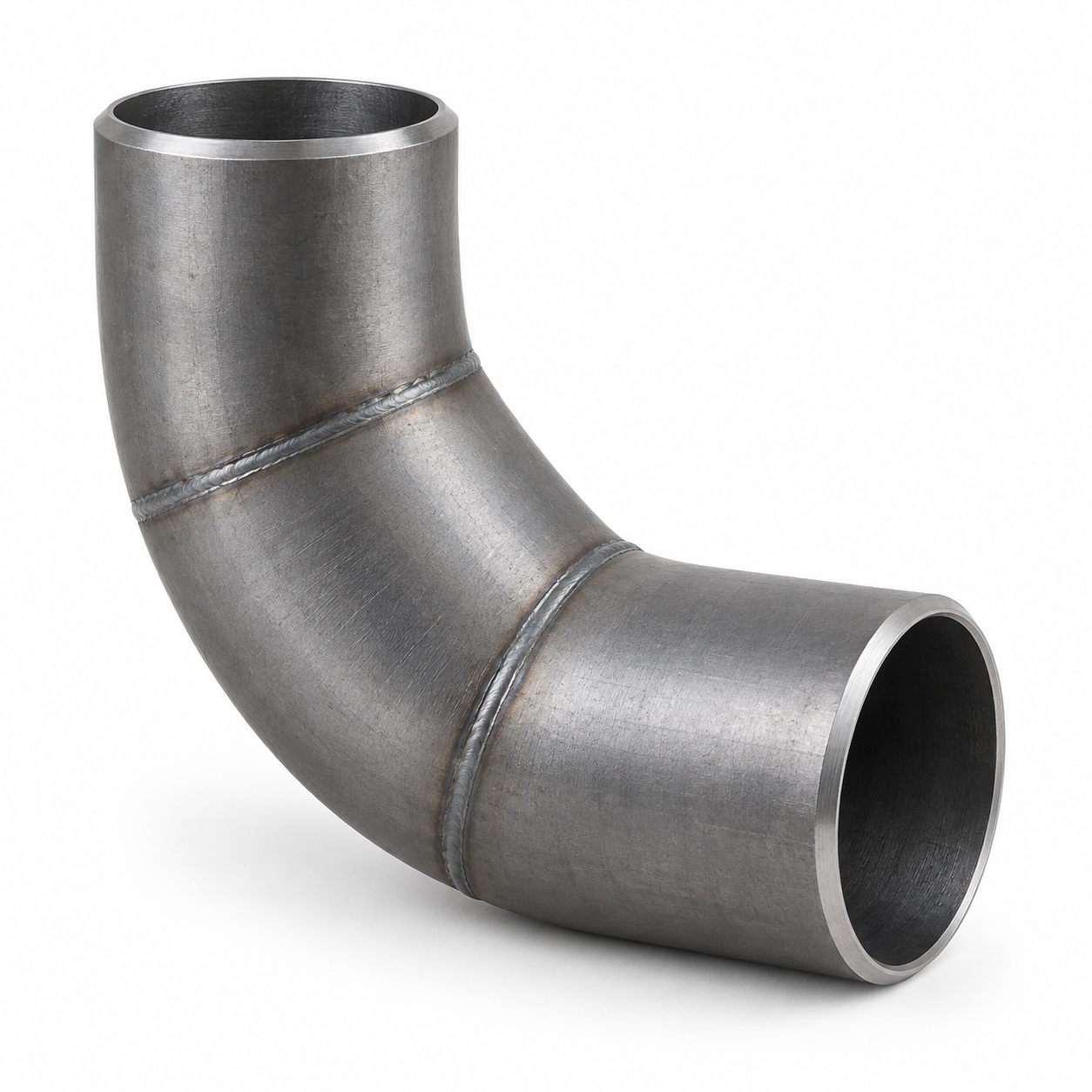

Отвод ТС 583.000 (Сталь 17Г1С)

Мы поставляем отводы ОСТ 34.10.752-97  следующих технических характеристик:

Угол гиба: 15, 30, 45°, 60°, 90°

Радиус: R=1 Ду-1,5 Ду

Рабочее давление: до 2,5 Мпа

Наружный диаметр, D: 530-1820 мм.

Рабочая температура: до +350°С

Материал: 09Г2С, 17Г1С, 17ГС по ГОСТ 19281-89 и стали 20 по ГОСТ 1050-88

Отводы сварные ТС-583 серия 5.903-13 выпуск 1, используются при прокладке трасс тепловых сетей.

Чертеж ТС 583



Технические характеристики отвода сварного ТС-583 с углом α=15°

Обозначение

Ру, Мпа (кгс/с м²)

Условный проход DуРазмеры присоединяемых труб DнхSS1RМасса, кг
000-00 2,5 (25) 100 108х4 4 435 2,3
000-01 125 133х4 445 3,9
000-02 150 159х5 5 460 4,3
000-03 200 219х7 7 490 8,6
000-04 250 273х8 8 520 12,8
000-05 300 325х8 545 15,7
000-06 350 377х9 9 570 21
000-07 400 426х9 595 24,5
000-08 500 530х8 8 800 32,9
000-09 11 645 39,3
000-10 600 630х12 12 950 66,1
000-11 695 53,6
000-12 700 720х9 9 1080 62,2
000-13 11 740 58,6
000-14 800 820х11 1230 73,1
000-15 820 71,3
000-16 900 920х14 14 1380 117,1
000-17 920 110,9
000-18 1000 1020х14 1530 144,1
000-19 1020 132,3
000-20 1200 1220х14 1830 206
000-21 18 1220 231,9
000-22 1400 1420х14 2130 350,3
000-23 22 1420 296,1
000-24 1,6 (16) 400 426х7 7 640 19,9
000-25 595 19,1
000-26 500 530х8 8 800 32,9
000-27 600 630х8 950 43,3
000-28 10 695 34,9
000-29 700 720х9 9 1080 62,2
000-30 740 48
000-31 800 820х9 1230 59,8
000-32 820 58,3
000-33 900 920х10 10 1380 81,6
000-34 920 77,2
000-35 1000 1020х10 1530 102,7
000-36 1020 94,3
000-37 1200 1220х11 11 1830 161,6
000-38 1220 141,3
000-39 1400 1420х14 14 2130 278
000-40 1420 236,3
000-41 2,2 (22) t=350°C 500 530х8 11 800 45,2
000-42 645 39,3
000-43 700 720х11 12 1080 76
000-44 14 740 74,8
000-45 800 820х11 1230 93,2
000-46 18 820 117

Технические характеристики отвода сварного ТС-583 с углом α=22°30'

Обозначение

Ру, Мпа (кгс/с м²)

Условный проход DуРазмеры присоединяемых труб DнхSS1RМасса, кг
000-47 2,5 (25) 100 108х4 4 305 2,3
000-48 125 133х4 320 3,1
000-49 150 159х5 5 330 4,5
000-50 200 219х7 7 360 9,2
000-51 250 273х8 8 410 13,9
000-52 300 325х8 490 18,8
000-53 350 377х9 9 570 26,8
000-54 400 426х9 640 33,2
000-55 500 530х8 8 800 33
000-56 11 530 44,3
000-57 600 630х12 12 950 69,5
000-58 630 64,8
000-59 700 720х9 9 1080 68,1
000-60 11 720 75
000-61 800 820х11 1230 107,9
000-62 820 94,9
000-63 900 920х14 12 1380 173
000-64 14 920 147,2
000-65 1000 1020х14 1530 211,5
000-66 1020 141,8
000-67 1200 1220х14 1830 304,8
000-68 18 1220 261
000-69 1400 1420х14 2130 530,6
000-70 22 1420 354,6
000-71 1,6 (16) 400 426х7 7 640 26
000-72 500 530х8 8 530 32,6
000-73 600 630х8 950 46,8
000-74 10 630 43,6
000-75 700 720х9 9 1080 68,1
000-76 720 61,7
000-77 800 820х9 1230 88,6
000-78 820 77,8
000-79 900 920х10 10 1380 123,5
000-80 920 105,1
000-81 1000 1020х10 1530 152,4
000-82 1020 101,7
000-83 1200 1220х11 11 1830 239,9
000-84 1220 1608
000-85 1400 1420х14 14 2130 413
000-86 1420 276,2
000-87 2,2 (22) 500 530х8 11 800 44,7
000-88 530 43,9
000-89 700 720х11 12 1080 83,2
000-90 14 720 94,5
000-91 800 820х11 1230 136,8
000-92 18 820 152,2

Технические характеристики отвода сварного ТС-583 с углом α=30°

Обозначение

Ру, Мпа (кгс/с м²)

Условный проход DуРазмеры присоединяемых труб DнхSS1RМасса, кг
000-93 2,5 (25) 100 108х4 4 240 2,4
000-94 125 133х4 255 3,1
000-95 150 159х5 5 270 4,7
000-96 200 219х7 7 295 9,7
000-97 250 273х8 8 410 17,1
000-98 300 325х8 490 23
000-99 350 377х8 9 570 25,4
000-100 400 426х9 640 32,4
000-101 500 530х8 8 800 44,6
000-102 11 530 55,3
000-103 600 630х12 12 950 94,6
000-104 630 81,8
000-105 700 720х9 9 1080 92,8
000-106 11 720 95,2
000-107 800 820х11 1230 146,8
000-108 820 98,5
000-109 900 920х14 12 1380 232,1
000-110 14 920 154,8
000-111 1000 1020х14 1530 288,5
000-112 1020 194,1
000-113 1200 1220х14 1830 413,4
000-114 18 1220 356,8
000-115 1400 1420х14 2130 711,4
000-116 22 1420 473,3
000-117 1,6 (16) 400 426х7 7 640 25,2
000-118 425 24,1
000-119 500 530х8 8 530 40,3
000-120 600 630х8 950 63,2
000-121 10 630 54,6
000-122 700 720х9 9 1080 92,9
000-123 720 77,9
000-124 800 820х9 1230 120,2
000-125 820 80,6
000-126 900 920х10 10 1380 166,1
000-127 920 111
000-128 1000 1020х10 1530 206,4
000-129 1020 138,6
000-130 1200 1220х11 11 1830 325
000-131 1220 218
000-132 1400 1420х14 14 2130 558,6
000-133 1420 374,6
000-134 2,2 (22) t=350°C 500 530х8 11 800 61,2
000-135 530 55,3
000-136 700 720х11 12 1080 113,1
000-137 14 720 121,1
000-138 800 820х11 1230 186,7
000-139 18 820 161,2

Технические характеристики отвода сварного ТС-583 с углом α=45°

Обозначение

Ру, Мпа (кгс/с м²)

Условный проход DуРазмеры присоединяемых труб DнхSS1RМасса, кг
000-140 2,5 (25) 100 108х4 4 305 3,6
000-141 125 133х4 320 4,6
000-142 150 159х5 5 330 7,1
000-143 200 219х7 7 360 14,6
000-144 250 273х8 8 410 23
000-145 300 325х8 490 31,5
000-146 350 377х9 9 570 46,2
000-147 400 426х9 640 57,9
000-148 500 530х8 8 800 66,9
000-149 11 530 76,3
000-150 600 630х12 12 950 141,7
000-151 630 113,9
000-152 700 720х9 9 1080 138,2
000-153 11 720 133,4
000-154 800 820х11 1230 218,9
000-155 820 166,9
000-156 900 920х14 12 1380 346,7
000-157 14 920 262,3
000-158 1000 1020х14 1530 431,2
000-159 1020 289,5
000-160 1200 1220х14 1830 616,9
000-161 18 1220 534,2
000-162 1400 1420х14 2130 1060
000-163 22 1420 707
000-164 1,6 (16) 400 426х7 7 640 45,1
000-165 500 530х8 8 530 55,5
000-166 600 630х8 950 94,7
000-167 10 630 75,9
000-168 700 720х9 9 1080 138,2
000-169 720 109,3
000-170 800 820х9 1230 179,3
000-171 820 138,9
000-172 900 920х10 10 1380 248,1
000-173 920 188,6
000-174 1000 1020х10 1530 308,2
000-175 1020 206,5
000-176 1200 1220х11 11 1830 484,7
000-177 1220 325,9
000-178 1400 1420х14 14 2130 835,7
000-179 1420 561,9
000-180 2,2 (22) t=350°C 500 530х8 11 800 92,6
000-181 530 76,6
000-182 700 720х11 12 1080 170,4
000-183 14 720 170,6
000-184 800 820х11 1230 281,7
000-185 18 820 279,6

Технические характеристики отвода сварного ТС-583 с углом α=60°

Обозначение

Ру, Мпа (кгс/с м²)

Условный проход DуРазмеры присоединяемых труб DнхSS1RМасса, кг
000-186 2,5 (25) 100 108х4 4 240 3,8
000-187 125 133х4 255 4,9
000-188 150 159х5 5 270 7,6
000-189 200 219х7 7 295 15,7
000-190 250 273х8 8 410 28,8
000-191 300 325х8 490 39,8
000-192 350 377х9 9 570 50,8
000-193 400 426х9 640 64,8
000-194 500 530х8 8 800 89,2
000-195 11 530 96,6
000-196 600 630х12 12 950 189,2
000-197 630 145,3
000-198 700 720х9 9 1080 185,6
000-199 11 720 171,1
000-200 800 820х11 1230 293,7
000-201 820 197
000-202 900 920х14 12 1380 464,7
000-203 14 920 310,2
000-204 1000 1020х14 1530 577,1
000-205 1020 388,2
000-206 1200 1220х14 1830 826,7
000-207 18 1220 713,5
000-208 1400 1420х14 2130 1420,8
000-209 22 1420 947
000-210 1,6 (16) 400 426х7 7 640 50,4
000-211 425 41,1
000-212 500 530х8 8 530 70,3
000-213 600 630х8 950 126,5
000-214 10 630 97
000-215 700 720х9 9 1080 185,7
000-216 720 140,1
000-217 800 820х9 1230 240,5
000-218 820 161,3
000-219 900 920х10 10 1380 332,6
000-220 920 222,8
000-221 1000 1020х10 1530 412,8
000-222 1020 277,2
000-223 1200 1220х11 11 1830 650
000-224 1220 436,1
000-225 1400 1420х14 14 2130 1117,2
000-226 1420 748,8
000-227 2,2 (22) t=350°C 500 530х8 11 800 122,5
000-228 530 96,6
000-229 700 720х11 12 1080 226
000-230 14 720 218
000-231 800 820х11 1230 373,9
000-232 18 820 322,3

Технические характеристики отвода сварного ТС-583 с углом α=90°

Обозначение

Ру, Мпа (кгс/с м²)

Условный проход DуРазмеры присоединяемых труб DнхSS1RМасса, кг
000-233 2,5 (25) 100 108х4 4 305 6,2
000-234 125 133х4 320 8,1
000-235 150 159х5 5 330 12,3
000-236 200 219х7 7 360 25,6
000-237 250 273х8 8 410 40,9
000-238 300 325х8 490 56,8
000-239 350 377х9 9 570 84,3
000-240 400 426х9 640 106,6
000-241 500 530х8 8 800 134
000-242 11 530 138,5
000-243 600 630х12 12 950 283,3
000-244 630 209,4
000-245 700 720х9 9 1080 276,4
000-246 11 720 247,6
000-247 800 820х11 1230 438
000-248 820 317,7
000-249 900 920х14 12 1380 693,4
000-250 14 920 495,7
000-251 1000 1020х14 1530 862,5
000-252 1020 579
000-253 1200 1220х14 1830 1233,7
000-254 18 1220 1068,5
000-255 1400 1420х14 2130 2116,2
000-256 22 1420 1415,1
000-257 1,6 (16) 400 426х7 7 640 83
000-258 500 530х8 8 530 100,7
000-259 600 630х8 950 189,5
000-260 10 630 139,6
000-261 700 720х9 9 1080 276,4
000-262 720 202,8
000-263 800 820х9 1230 358,5
000-264 820 259,9
000-265 900 920х10 10 1380 494,1
000-266 920 354,3
000-267 1000 1020х10 1530 616,3
000-268 1020 413
000-269 1200 1220х11 11 1830 969,4
000-270 1220 651,8
000-271 1400 1420×14 14 2130 1671,3
000-272 1420 1123,8
000-273 2,2 (22) t=350°C 500 530×8 11 800 186,4
000-274 530 139,9
000-275 700 720×11 12 1080 342,3
000-276 14 720 318,4
000-277 800 820×11 1230 566,3
000-278 18 820 526,4
