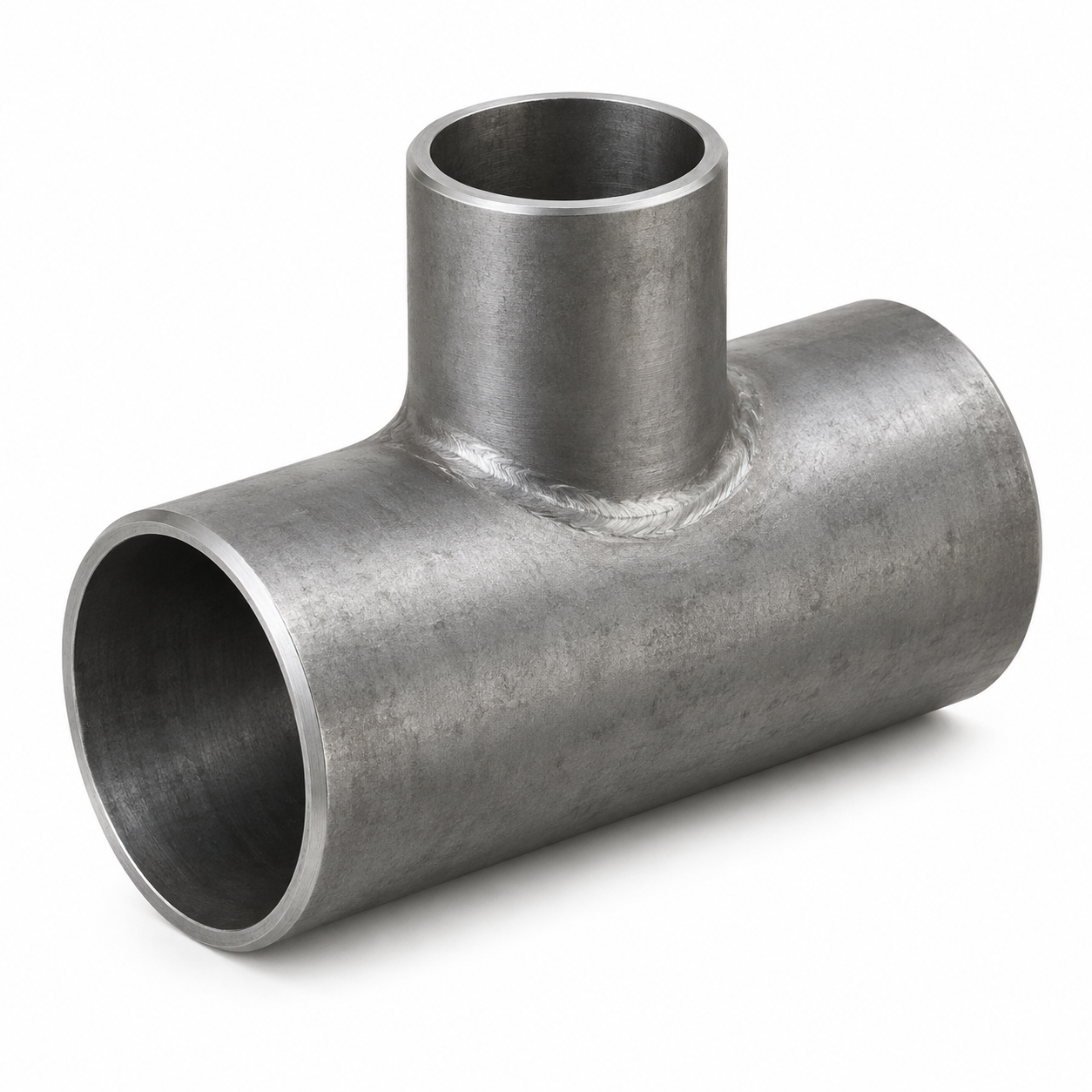

Тройники ОСТ 34.10.764-97 сварные переходные
Тройники бесшовные
- Тройник ОСТ 720.20-2009 равнопроходной штампованный с вытянутой горловиной
- ГОСТ 17376-2001
- ОСТ 34.10.432-90
- ОСТ 720.08-2009
- ОСТ 720.09-2009
- ОСТ 720.10-2009
- ОСТ 720.11-2009
- ОСТ 720.12-2009
- ОСТ 720.15-2009
- ОСТ 720.16-2009
- СТО 79814898 120-09
- СТО 79814898 121-09
Тройники сварные
- СТО 79814898 127-09
- СТО 79814898 126-09
- СТО 79814898 125-09
- СТО 79814898 124-09
- ОСТ 720.19-2009
- ОСТ 720.18-2009
- ОСТ 720.17-2009
- ОСТ 34.10.764-97
- ОСТ 34.10.762-97
- ОСТ 34.10.513-90
- ОСТ 34.10.512-90
- ОСТ 34.10.511-90
- ОСТ 34.10.510-90
Тройники точеные
Технические характеристики:
Рабочее давление – 4 Мпа
Рабочая температура – до 350 °C
Материал – стали 10Г2, 09Г2С, 17ГС, 17Г1С, Ст3Гпс4, Ст3сп5, 16ГС
Область применения:
Область применения стальных тройников сварных переходных по ОСТ 34.10.764-97: Настоящий стандарт распространяется на сварные переходные тройники из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций. Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ.
Условные обозначения
| Обозначение по ОСТ 34.10.764-97 | Исп. | Ру, МПа (кгс/см2) | Условный проход штуцера dу, мм | Наружный диаметр корпуса Dн, мм | Наружный диаметр штуцера dн1, мм | Толщина стенки корпуса S, мм | Толщина стенки штуцера S1, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| Тройник переходной 89х4,5-57х3-4,0 001 ОСТ 34.10.764-97 | 1 | 4,0 (40) | 50 | 89 | 57 | 4,5 | 3 | 3,2 |
| Тройник переходной 89х4,5-76х4-4,0 002 ОСТ 34.10.764-97 | 2 | 65 | 76 | 4 | 3,5 | |||
| Тройник переходной 108х6 76х3-4,0 003 ОСТ 34.10.764-97 | 3 | 65 | 108 | 6 | 3 | 5 | ||
| Тройник переходной 108х6-89х4,5-4,0 004 ОСТ 34.10.764-97 | 4 | 80 | 89 | 4,5 | 5,2 | |||
| Тройник переходной 108х6-38х2-4,0 005 ОСТ 34.10.764-97 | 5 | 32 | 38 | 2 | 4,8 | |||
| Тройник переходной 108х6-45х2,5-4,0 006 ОСТ 34.10.764-97 | 6 | 40 | 45 | 2,5 | 4,9 | |||
| Тройник переходной 108х6-57х3-4,0 007 ОСТ 34.10.764-97 | 7 | 50 | 57 | 3 | 6 | |||
| Тройник переходной 108х6-76х4-4,0 008 ОСТ 34.10.764-97 | 8 | 65 | 76 | 4 | 6,2 | |||
| Тройник переходной 108х6-89х5-4,0 009 ОСТ 34.10.764-97 | 9 | 80 | 89 | 5 | 7,4 | |||
| Тройник переходной 108х6-89х3,5-2,5 010 ОСТ 34.10.764-97 | 10 | 2,5 (25) | 3,5 | 7,1 | ||||
| Тройник переходной 108х6-108х6-4,0 011 ОСТ 34.10.764-97 | 11 | 4,0 (40) | 100 | 108 | 6 | 8,2 | ||
| Тройник переходной 108х6-108х4-2,5 012 ОСТ 34.10.764-97 | 12 | 2,5 (25) | 4 | 7,5 | ||||
| Тройник переходной 159х7-57х3-4,0 013 ОСТ 34.10.764-97 | 13 | 4,0 (40) | 50 | 159 | 57 | 7 | 3 | 8,4 |
| Тройник переходной 159х7-76х3,5-4,0 014 ОСТ 34.10.764-97 | 14 | 65 | 76 | 3,5 | 9,9 | |||
| Тройник переходной 159х7-89х4,5-4,0 015 ОСТ 34.10.764-97 | 15 | 80 | 89 | 4,5 | 10,8 | |||
| Тройник переходной 159х7-108х6-4,0 016 ОСТ 34.10.764-97 | 16 | 100 | 108 | 6 | 12,4 | |||
| Тройник переходной 159х7-133х6-4,0 017 ОСТ 34.10.764-97 | 17 | 125 | 133 | 6 | 14,3 | |||
| Тройник переходной 159х7-133х4-2,5 018 ОСТ 34.10.764-97 | 18 | 2,5 (25) | 4 | 14,3 | ||||
| Тройник переходной 219х9-76х3-4,0 019 ОСТ 34.10.764-97 | 19 | 4,0 (40) | 65 | 219 | 76 | 9 | 3 | 16,7 |
| Тройник переходной 219х9-89х3,5-4,0 020 ОСТ 34.10.764-97 | 20 | 80 | 89 | 3,5 | 17,3 | |||
| Тройник переходной 219х9-108х5-4,0 021 ОСТ 34.10.764-97 | 21 | 100 | 108 | 5 | 20,3 | |||
| Тройник переходной 219х9-133х6-4,0 022 ОСТ 34.10.764-97 | 22 | 125 | 133 | 6 | 21 | |||
| Тройник переходной 219х9-159х7-4,0 023 ОСТ 34.10.764-97 | 23 | 150 | 159 | 7 | 21,5 | |||
| Тройник переходной 273х11-76х3-4,0 024 ОСТ 34.10.764-97 | 24 | 4,0 (40) | 65 | 273 | 76 | 11 | 3 | 21,5 |
| Тройник переходной 273х11-89х3,5-4,0 025 ОСТ 34.10.764-97 | 25 | 80 | 89 | 3,5 | 25,1 | |||
| Тройник переходной 273х11-108х4-4,0 026 ОСТ 34.10.764-97 | 26 | 100 | 108 | 4 | 25,4 | |||
| Тройник переходной 273х11-133х6-4,0 027 ОСТ 34.10.764-97 | 27 | 125 | 133 | 6 | 29,7 | |||
| Тройник переходной 273х11-159х7-4,0 028 ОСТ 34.10.764-97 | 28 | 150 | 159 | 7 | 30,4 | |||
| Тройник переходной 273х11-219х11-4,0 029 ОСТ 34.10.764-97 | 29 | 200 | 219 | 11 | 34,2 | |||
| Тройник переходной 325х10-57х3-4,0 030 ОСТ 34.10.764-97 | 30 | 50 | 325 | 57 | 10 | 3 | 31,3 | |
| Тройник переходной 325х11-76х3-4,0 031 ОСТ 34.10.764-97 | 31 | 65 | 76 | 13 | 3 | 40,6 | ||
| Тройник переходной 325х11-89х3,5-4,0 032 ОСТ 34.10.764-97 | 32 | 80 | 89 | 3,5 | 40,2 | |||
| Тройник переходной 325х11-108х4-4,0 033 ОСТ 34.10.764-97 | 33 | 100 | 108 | 4 | 40,4 | |||
| Тройник переходной 325х11-133х6-4,0 034 ОСТ 34.10.764-97 | 34 | 125 | 133 | 6 | 41 | |||
| Тройник переходной 325х11-159х7-4,0 035 ОСТ 34.10.764-97 | 35 | 150 | 159 | 7 | 41,4 | |||
| Тройник переходной 325х11-219х11-4,0 036 ОСТ 34.10.764-97 | 36 | 200 | 219 | 11 | 55,3 | |||
| Тройник переходной 325х10-219х7-2,5 037 ОСТ 34.10.764-97 | 37 | 2,5 (25) | 10 | 7 | 41,8 | |||
| Тройник переходной 325х10-273х8-2,5 038 ОСТ 34.10.764-97 | 38 | 250 | 273 | 8 | 43,4 | |||
| Тройник переходной 325х16-273х11-4,0 039 ОСТ 34.10.764-97 | 39 | 4,0 (40) | 16 | 11 | 66,2 | |||
| Тройник переходной 377х11-57х3-4,0 040 ОСТ 34.10.764-97 | 40 | 50 | 377 | 57 | 11 | 3 | 39,8 | |
| Тройник переходной 377х15-76х3-4,0 041 ОСТ 34.10.764-97 | 41 | 65 | 76 | 15 | 3 | 53,9 | ||
| Тройник переходной 377х15-89х3,5-4,0 042 ОСТ 34.10.764-97 | 42 | 80 | 89 | 3,5 | 54 | |||
| Тройник переходной 377х15-108х4-4,0 043 ОСТ 34.10.764-97 | 43 | 100 | 108 | 4 | 54,1 | |||
| Тройник переходной 377х15-133х4-4,0 044 ОСТ 34.10.764-97 | 44 | 125 | 133 | 54 | ||||
| Тройник переходной 377х15-159х7-4,0 045 ОСТ 34.10.764-97 | 45 | 150 | 159 | 7 | 55 | |||
| Тройник переходной 377х15-219х9-4,0 046 ОСТ 34.10.764-97 | 46 | 200 | 219 | 9 | 82,7 | |||
| Тройник переходной 377х15-273х14-4,0 047 ОСТ 34.10.764-97 | 47 | 250 | 273 | 14 | 140,6 | |||
| Тройник переходной 377х11-273х8-2,5 048 ОСТ 34.10.764-97 | 48 | 2,5 (25) | 11 | 8 | 63 | |||
| Тройник переходной 377х18-325х13-4,0 049 ОСТ 34.10.764-97 | 49 | 4,0 (40) | 300 | 325 | 18 | 13 | 169,8 | |
| Тройник переходной 377х11-325х10-2,5 050 ОСТ 34.10.764-97 | 50 | 2,5 (25) | 11 | 10 | 66,7 | |||
| Тройник переходной 426х12-38х2-4,0 051 ОСТ 34.10.764-97 | 51 | 4,0 (40) | 32 | 426 | 38 | 12 | 2 | 48,9 |
| Тройник переходной 426х12-45х2,5-4,0 052 ОСТ 34.10.764-97 | 52 | 40 | 45 | 2,5 | ||||
| Тройник переходной 426х12-57х3-4,0 053 ОСТ 34.10.764-97 | 53 | 50 | 57 | 3 | 49 | |||
| Тройник переходной 426х16-76х3-4,0 054 ОСТ 34.10.764-97 | 54 | 65 | 76 | 16 | 65,1 | |||
| Тройник переходной 426х16-89х3,5-4,0 055 ОСТ 34.10.764-97 | 55 | 80 | 89 | 3,5 | 64 | |||
| Тройник переходной 426х16-108х4-4,0 056 ОСТ 34.10.764-97 | 56 | 100 | 108 | 4 | 65,2 | |||
| Тройник переходной 426х16-133х4-4,0 057 ОСТ 34.10.764-97 | 57 | 125 | 133 | 81,2 | ||||
| Тройник переходной 426х16-159х7-4,0 058 ОСТ 34.10.764-97 | 58 | 150 | 159 | 7 | 82,4 | |||
| Тройник переходной 426х16-219х11-4,0 059 ОСТ 34.10.764-97 | 59 | 200 | 219 | 11 | 101,4 | |||
| Тройник переходной 426х16-273х14-4,0 063 ОСТ 34.10.764-97 | 60 | 250 | 273 | 14 | 102,9 | |||
| Тройник переходной 426х12-273х8-2,5 061 ОСТ 34.10.764-97 | 61 | 2,5 (25) | 12 | 8 | 76,2 | |||
| Тройник переходной 426х10-273х8-1,6 062 ОСТ 34.10.764-97 | 62 | 1,6 (16) | 10 | 60,2 | ||||
| Тройник переходной 426х22-325х8-4,0 063 ОСТ 34.10.764-97 | 63 | 4,0 (40) | 300 | 325 | 22 | 129,7 | ||
| Тройник переходной 426х16-325х8-2,5 064 ОСТ 34.10.764-97 | 64 | 2,5 (25) | 16 | 103,3 | ||||
| Тройник переходной 426х10-325х8-2,5 065 ОСТ 34.10.764-97 | 65 | 1,6 (16) | 10 | 71,3 | ||||
| Тройник переходной 426х22-377х15-4,0 066 ОСТ 34.10.764-97 | 66 | 4,0 (40) | 350 | 377 | 22 | 15 | 134,6 | |
| Тройник переходной 426х12-377х15-2,5 067 ОСТ 34.10.764-97 | 67 | 2,5 (25) | 12 | 11 | 103,4 | |||
| Тройник переходной 426х10-377х9-1,6 068 ОСТ 34.10.764-97 | 68 | 1,6 (16) | 10 | 9 | 73,5 | |||
| Тройник переходной 530х11-133х4-2,5 069 ОСТ 34.10.764-97 | 69 | 2,5 (25) | 125 | 530 | 133 | 11 | 4 | 70,8 |
| Тройник переходной 530х11-159х5-2,5 070 ОСТ 34.10.764-97 | 70 | 150 | 159 | 5 | 71,8 | |||
| Тройник переходной 530х11-133х4-2,5 071 ОСТ 34.10.764-97 | 71 | 200 | 219 | 7 | 86,9 | |||
| Тройник переходной 530х11-273х8-2,5 072 ОСТ 34.10.764-97 | 72 | 250 | 273 | 8 | 91,8 | |||
| Тройник переходной 530х11-325х10-2,5 073 ОСТ 34.10.764-97 | 73 | 300 | 325 | 10 | 107,2 | |||
| Тройник переходной 530х11-325х8-1,6 074 ОСТ 34.10.764-97 | 74 | 1,6 (16) | 8 | 103,1 | ||||
| Тройник переходной 530х14-377х9-2,5 075 ОСТ 34.10.764-97 | 75 | 2,5 (25) | 350 | 377 | 14 | 9 | 129,3 | |
| Тройник переходной 530х11-377х9-1,6 076 ОСТ 34.10.764-97 | 76 | 1,6 (16) | 11 | 104,9 | ||||
| Тройник переходной 530х14-426х10-2,5 077 ОСТ 34.10.764-97 | 77 | 2,5 (25) | 400 | 426 | 14 | 10 | 132,3 | |
| Тройник переходной 530х11-426х9-1,6 078 ОСТ 34.10.764-97 | 78 | 1,6 (16) | 11 | 9 | 106,6 | |||
| Тройник переходной 630х10-219х7-1,6 079 ОСТ 34.10.764-97 | 79 | 200 | 630 | 219 | 10 | 7 | 94,5 | |
| Тройник переходной 630х10-273х8-1,6 080 ОСТ 34.10.764-97 | 80 | 250 | 273 | 8 | 95,3 | |||
| Тройник переходной 630х14-325х8-2,5 081 ОСТ 34.10.764-97 | 81 | 2,5 (25) | 300 | 325 | 14 | 150,5 | ||
| Тройник переходной 630х10-325х5-1,6 082 ОСТ 34.10.764-97 | 82 | 1,6 (16) | 10 | 113 | ||||
| Тройник переходной 630х14-377х11-2,5 083 ОСТ 34.10.764-97 | 83 | 2,5 (25) | 350 | 377 | 14 | 11 | 156,5 | |
| Тройник переходной 630х10-219х7-1,6 084 ОСТ 34.10.764-97 | 84 | 1,6 (16) | 12 | 9 | 132,8 | |||
| Тройник переходной 630х14-426х12-2,5 085 ОСТ 34.10.764-97 | 85 | 2,5 (25) | 400 | 426 | 14 | 12 | 180,8 | |
| Тройник переходной 630х12-426х9-1,6 086 ОСТ 34.10.764-97 | 86 | 1,6 (16) | 400 | 12 | 9 | 153,3 | ||
| Тройник переходной 630х18-530х8-2,5 087 ОСТ 34.10.764-97 | 87 | 2,5 (25) | 500 | 530 | 18 | 8 | 208,4 | |
| Тройник переходной 630х12-530х11-1,6 088 ОСТ 34.10.764-97 | 88 | 1,6 (16) | 12 | 11 | 157,9 | |||
| Тройник переходной 630х10-530х8-1,0 089 ОСТ 34.10.764-97 | 89 | 1,0 (10) | 10 | 8 | 128,8 | |||
| Тройник переходной 720х11-108х4-2,5 090 ОСТ 34.10.764-97 | 90 | 2,5 (25) | 100 | 720 | 108 | 11 | 4 | 115,9 |
| Тройник переходной 720х11-133х4-2,5 091 ОСТ 34.10.764-97 | 91 | 125 | 133 | 4 | 116,9 | |||
| Тройник переходной 720х11-159х5-2,5 092 ОСТ 34.10.764-97 | 92 | 150 | 159 | 5 | 116 | |||
| Тройник переходной 720х11-219х9-2,5 093 ОСТ 34.10.764-97 | 93 | 200 | 219 | 9 | 119,6 | |||
| Тройник переходной 720х14-273х8-2,5 094 ОСТ 34.10.764-97 | 94 | 250 | 273 | 14 | 8 | 185,2 | ||
| Тройник переходной 720х14-273х8-1,6 095 ОСТ 34.10.764-97 | 95 | 1,6 (16) | 148,4 | |||||
| Тройник переходной 720х11-325х8-1,6 096 ОСТ 34.10.764-97 | 96 | 300 | 325 | 11 | 125,6 | |||
| Тройник переходной 720х9-325х8-2,5 097 ОСТ 34.10.764-97 | 97 | 2,5 (25) | 9 | 188,2 | ||||
| Тройник переходной 720х14-377х10-2,5 098 ОСТ 34.10.764-97 | 98 | 350 | 377 | 14 | 10 | 195,6 | ||
| Тройник переходной 720х14-377х15-1,6 099 ОСТ 34.10.764-97 | 99 | 1,6 (16) | 15 | 149,7 | ||||
| Тройник переходной 720х18-426х9-2,5 100 ОСТ 34.10.764-97 | 100 | 2,5 (25) | 400 | 426 | 18 | 9 | 119,6 | |
| Тройник переходной 720х11-426х9-1,6 101 ОСТ 34.10.764-97 | 101 | 1,6 (16) | 11 | 185,2 | ||||
| Тройник переходной 720х18-530х11-2,5 102 ОСТ 34.10.764-97 | 102 | 2,5 (25) | 500 | 530 | 18 | 11 | 148,4 | |
| Тройник переходной 720х14-530х8-1,6 103 ОСТ 34.10.764-97 | 103 | 1,6 (16) | 14 | 8 | 125,6 | |||
| Тройник переходной 720х18-630х14-2,5 104 ОСТ 34.10.764-97 | 104 | 2,5 (25) | 600 | 630 | 18 | 14 | 188,2 | |
| Тройник переходной 720х14-630х10-1,6 105 ОСТ 34.10.764-97 | 105 | 1,6 (16) | 14 | 10 | 195,6 | |||
| Тройник переходной 720х11-630х8-1,0 106 ОСТ 34.10.764-97 | 106 | 1,0 (10) | 11 | 8 | 149,7 | |||
| Тройник переходной 820х14-219х7-2,5 107 ОСТ 34.10.764-97 | 107 | 2,5 (25) | 200 | 820 | 219 | 14 | 7 | 279,4 |
| Тройник переходной 820х14-273х11-2,5 108 ОСТ 34.10.764-97 | 108 | 250 | 273 | 11 | 182,2 | |||
| Тройник переходной 820х9-273х8-1,6 109 ОСТ 34.10.764-97 | 109 | 1,6 (16) | 9 | 8 | 281,8 | |||
| Тройник переходной 820х14-325х13-2,5 110 ОСТ 34.10.764-97 | 110 | 2,5 (25) | 300 | 325 | 14 | 13 | 218,4 | |
| Тройник переходной 820х11-325х8-1,6 111 ОСТ 34.10.764-97 | 111 | 1,6 (16) | 11 | 8 | 297,9 | |||
| Тройник переходной 820х18-377х9-2,5 112 ОСТ 34.10.764-97 | 112 | 2,5 (25) | 350 | 377 | 18 | 9 | 230,9 | |
| Тройник переходной 820х11-377х9-1,6 113 ОСТ 34.10.764-97 | 113 | 1,6 (16) | 11 | 172,5 | ||||
| Тройник переходной 820х18-426х9-2,5 114 ОСТ 34.10.764-97 | 114 | 2,5 (25) | 400 | 426 | 18 | 168 | ||
| Тройник переходной 820х12-426х14-1,6 115 ОСТ 34.10.764-97 | 115 | 1,6 (16) | 12 | 14 | 214,2 | |||
| Тройник переходной 820х18-530х14-2,5 116 ОСТ 34.10.764-97 | 116 | 2,5 (25) | 500 | 530 | 18 | 14 | 137,4 | |
| Тройник переходной 820х11-530х11-1,6 117 ОСТ 34.10.764-97 | 117 | 1,6 (16) | 11 | 11 | 217,6 | |||
| Тройник переходной 820х22-630х12-2,5 118 ОСТ 34.10.764-97 | 118 | 2,5 (25) | 600 | 630 | 22 | 12 | 171,4 | |
| Тройник переходной 820х14-630х14-1,6 119 ОСТ 34.10.764-97 | 119 | 1,6 (16) | 14 | 266,6 | ||||
| Тройник переходной 820х11-630х10-1,0 120 ОСТ 34.10.764-97 | 120 | 1,0 (10) | 11 | 10 | 168,8 | |||
| Тройник переходной 820х22-720х14-2,5 121 ОСТ 34.10.764-97 | 121 | 2,5 (25) | 700 | 720 | 22 | 14 | 354,7 | |
| Тройник переходной 820х18-720х9-1,6 122 ОСТ 34.10.764-97 | 122 | 1,6 (16) | 18 | 9 | 245 | |||
| Тройник переходной 820х11-720х9-1,0 123 ОСТ 34.10.764-97 | 123 | 1,0 (10) | 11 | 365,4 | ||||
| Тройник переходной 1020х18-219х7-2,5 124 ОСТ 34.10.764-97 | 124 | 2,5 (25) | 200 | 1020 | 219 | 18 | 7 | 230,2 |
| Тройник переходной 1020х14-219х7-1,6 125 ОСТ 34.10.764-97 | 125 | 1,6 (16) | 14 | 261,9 | ||||
| Тройник переходной 1020х18-273х8-2,5 126 ОСТ 34.10.764-97 | 126 | 2,5 (25) | 250 | 273 | 18 | 8 | 332,6 | |
| Тройник переходной 1020х14-273х8-1,6 127 ОСТ 34.10.764-97 | 127 | 1,6 (16) | 14 | 260,7 | ||||
| Тройник переходной 1020х18-325х10-2,5 128 ОСТ 34.10.764-97 | 128 | 2,5 (25) | 300 | 325 | 18 | 10 | 336,1 | |
| Тройник переходной 1020х14-325х8-1,6 129 ОСТ 34.10.764-97 | 129 | 1,6 (16) | 14 | 8 | 263 | |||
| Тройник переходной 1020х18-377х15-2,5 130 ОСТ 34.10.764-97 | 130 | 2,5 (25) | 350 | 377 | 18 | 15 | 342,5 | |
| Тройник переходной 1020х14-377х9-1,6 131 ОСТ 34.10.764-97 | 131 | 1,6 (16) | 14 | 9 | 263,2 | |||
| Тройник переходной 1020х18-426х16-2,5 132 ОСТ 34.10.764-97 | 132 | 2,5 (25) | 400 | 426 | 18 | 16 | 456,1 | |
| Тройник переходной 1020х14-426х9-1,6 133 ОСТ 34.10.764-97 | 133 | 1,6 (16) | 14 | 9 | 349,6 | |||
| Тройник переходной 1020х22-530х11-2,5 134 ОСТ 34.10.764-97 | 134 | 2,5 (25) | 500 | 530 | 22 | 11 | 530,5 | |
| Тройник переходной 1020х14-530х11-1,6 135 ОСТ 34.10.764-97 | 135 | 1,6 (16) | 14 | 353,9 | ||||
| Тройник переходной 1020х14-530х8-1,0 136 ОСТ 34.10.764-97 | 136 | 1,0 (10) | 8 | 343,2 | ||||
| Тройник переходной 1020х22-630х14-2,5 137 ОСТ 34.10.764-97 | 137 | 2,5 (25) | 600 | 630 | 22 | 14 | 548,4 | |
| Тройник переходной 1020х18-630х10-1,6 138 ОСТ 34.10.764-97 | 138 | 1,6 (16) | 18 | 10 | 438,4 | |||
| Тройник переходной 1020х14-630х10-1,0 139 ОСТ 34.10.764-97 | 139 | 1,0 (10) | 600 | 14 | 10 | 353 | ||
| Тройник переходной 1020х22-720х18-2,5 140 ОСТ 34.10.764-97 | 140 | 2,5 (25) | 700 | 720 | 22 | 18 | 676,7 | |
| Тройник переходной 1020х18-720х11-1,6 141 ОСТ 34.10.764-97 | 141 | 1,6 (16) | 18 | 11 | 530,6 | |||
| Тройник переходной 1020х14-720х9-1,0 142 ОСТ 34.10.764-97 | 142 | 1,0 (10) | 700 | 14 | 9 | 415,4 | ||
| Тройник переходной 1020х25-820х18-2,5 143 ОСТ 34.10.764-97 | 143 | 2,5 (25) | 800 | 820 | 25 | 18 | 735,8 | |
| Тройник переходной 1020х18-820х14-1,6 144 ОСТ 34.10.764-97 | 144 | 1,6 (16) | 18 | 14 | 537,4 | |||
| Тройник переходной 1020х14-820х9-1,0 145 ОСТ 34.10.764-97 | 145 | 1,0 (10) | 14 | 9 | 418,8 | |||
| Тройник переходной 1220х18-159х5-2,5 146 ОСТ 34.10.764-97 | 146 | 2,5 (25) | 150 | 1220 | 159 | 18 | 5 | 453,2 |
| Тройник переходной 1220х18-219х7-2,5 147 ОСТ 34.10.764-97 | 147 | 200 | 219 | 7 | 454 | |||
| Тройник переходной 1220х11-219х7-1,6 148 ОСТ 34.10.764-97 | 148 | 1,6 (16) | 11 | 356,8 | ||||
| Тройник переходной 1220х18-219х11-2,5 149 ОСТ 34.10.764-97 | 149 | 2,5 (25) | 250 | 273 | 18 | 11 | 458,9 | |
| Тройник переходной 1220х14-219х8-1,6 150 ОСТ 34.10.764-97 | 150 | 1,6 (16) | 14 | 8 | 358,1 | |||
| Тройник переходной 1220х18-219х13-2,5 151 ОСТ 34.10.764-97 | 151 | 2,5 (25) | 300 | 325 | 18 | 13 | 460,6 | |
| Тройник переходной 1220х14-219х8-1,6 152 ОСТ 34.10.764-97 | 152 | 1,6 (16) | 14 | 8 | 355,2 | |||
| Тройник переходной 1220х22-377-2,5 153 ОСТ 34.10.764-97 | 153 | 2,5 (25) | 350 | 377 | 22 | 9 | 452,6 | |
| Тройник переходной 1220х14-377х9-1,6 154 ОСТ 34.10.764-97 | 154 | 1,6 (16) | 14 | 356,3 | ||||
| Тройник переходной 1220х22-426х12-2,5 155 ОСТ 34.10.764-97 | 155 | 2,5 (25) | 400 | 426 | 22 | 12 | 652,3 | |
| Тройник переходной 1220х14-426х16-1,6 156 ОСТ 34.10.764-97 | 156 | 1,6 (16) | 400 | 14 | 16 | 422,9 | ||
| Тройник переходной 1220х22-530х14-2,5 157 ОСТ 34.10.764-97 | 157 | 2,5 (25) | 500 | 530 | 22 | 14 | 650,4 | |
| Тройник переходной 1220х18-530х8-1,6 158 ОСТ 34.10.764-97 | 158 | 1,6 (16) | 18 | 8 | 522,8 | |||
| Тройник переходной 1220х14-530х8-1,0 159 ОСТ 34.10.764-97 | 159 | 1,0 (10) | 14 | 412,6 | ||||
| Тройник переходной 1220х22-630х18-2,5 160 ОСТ 34.10.764-97 | 160 | 2,5 (25) | 600 | 630 | 22 | 18 | 670 | |
| Тройник переходной 1220х18-630х12-1,6 161 ОСТ 34.10.764-97 | 161 | 1,6 (16) | 18 | 12 | 535,8 | |||
| Тройник переходной 1220х14-630х10-1,6 162 ОСТ 34.10.764-97 | 162 | 1,0 (10) | 14 | 10 | 428,9 | |||
| Тройник переходной 1220х25-720х18-2,5 163 ОСТ 34.10.764-97 | 163 | 2,5 (25) | 700 | 720 | 25 | 18 | 884,6 | |
| Тройник переходной 1220х18-720х14-1,6 164 ОСТ 34.10.764-97 | 164 | 1,6 (16) | 18 | 14 | 647,9 | |||
| Тройник переходной 1220х14-720х9-1,0 165 ОСТ 34.10.764-97 | 165 | 1,0 (10) | 14 | 9 | 510 | |||
| Тройник переходной 1220х25-820х22-2,5 166 ОСТ 34.10.764-97 | 166 | 2,5 (25) | 800 | 820 | 25 | 22 | 901,9 | |
| Тройник переходной 1220х22-820х11-1,6 167 ОСТ 34.10.764-97 | 167 | 1,6 (16) | 22 | 11 | 792,7 | |||
| Тройник переходной 1220х14-820х9-1,0 168 ОСТ 34.10.764-97 | 168 | 1,0 (10) | 14 | 9 | 490,6 | |||
| Тройник переходной 1220х25-1020х10-1,6 169 ОСТ 34.10.764-97 | 169 | 1,6 (16) | 1000 | 1020 | 25 | 10 | 948,8 | |
| Тройник переходной 1220х18-1020х10-1,0 170 ОСТ 34.10.764-97 | 170 | 1,0 (10) | 18 | 717,4 | ||||
| Тройник переходной 1420х14-219х7-1,6 171 ОСТ 34.10.764-97 | 171 | 1,6 (16) | 200 | 1420 | 219 | 14 | 7 | 480,4 |
| Тройник переходной 1420х14-273х11-1,6 172 ОСТ 34.10.764-97 | 172 | 250 | 273 | 11 | 417 | |||
| Тройник переходной 1420х14-325х13-1,6 173 ОСТ 34.10.764-97 | 173 | 300 | 325 | 13 | 420,9 | |||
| Тройник переходной 1420х14-325х8-1,0 174 ОСТ 34.10.764-97 | 174 | 1,0 (10) | 8 | 414 | ||||
| Тройник переходной 1420х14-377х15-1,6 175 ОСТ 34.10.764-97 | 175 | 1,6 (16) | 350 | 377 | 15 | 422,8 | ||
| Тройник переходной 1420х14-377х9-1,0 176 ОСТ 34.10.764-97 | 176 | 1,0 (10) | 9 | 414,1 | ||||
| Тройник переходной 1420х18-426х9-1,6 177 ОСТ 34.10.764-97 | 177 | 1,6 (16) | 400 | 426 | 18 | 488,8 | ||
| Тройник переходной 1420х14-426х9-1,0 178 ОСТ 34.10.764-97 | 178 | 1,0 (10) | 14 | 487,1 | ||||
| Тройник переходной 1420х18-530х11-1,6 179 ОСТ 34.10.764-97 | 179 | 1,6 (16) | 500 | 530 | 18 | 11 | 618,4 | |
| Тройник переходной 1420х14-530х8-1,0 180 ОСТ 34.10.764-97 | 180 | 14 | 8 | 481,3 | ||||
| Тройник переходной 1420х18-630х14-1,6 181 ОСТ 34.10.764-97 | 181 | 1,6 (16) | 600 | 630 | 18 | 14 | 638,8 | |
| Тройник переходной 1420х14-630х10-1,0 182 ОСТ 34.10.764-97 | 182 | 1,0 (10) | 14 | 10 | 487,7 | |||
| Тройник переходной 1420х14-630х8-0,6 183 ОСТ 34.10.764-97 | 183 | 0,6 (6) | 8 | 482,1 | ||||
| Тройник переходной 1420х22-720х9-1,6 184 ОСТ 34.10.764-97 | 184 | 1,6 (16) | 700 | 720 | 22 | 9 | 880 | |
| Тройник переходной 1420х14-720х11-1,0 185 ОСТ 34.10.764-97 | 185 | 1,0 (10) | 14 | 11 | 587,8 | |||
| Тройник переходной 1420х14-720х9-0,6 186 ОСТ 34.10.764-97 | 186 | 0,6 (6) | 9 | 575,1 | ||||
| Тройник переходной 1420х22-820х12-1,6 187 ОСТ 34.10.764-97 | 187 | 1,6 (16) | 800 | 820 | 22 | 12 | 878,5 | |
| Тройник переходной 1420х18-820х9-1,0 188 ОСТ 34.10.764-97 | 188 | 1,0 (0) | 18 | 9 | 758 | |||
| Тройник переходной 1420х14-820х9-0,6 189 ОСТ 34.10.764-97 | 189 | 0,6 (6) | 14 | 591,4 | ||||
| Тройник переходной 1420х22-1020х18-1,6 190 ОСТ 34.10.764-97 | 190 | 1,6 (16) | 1000 | 1020 | 22 | 18 | 1151,8 | |
| Тройник переходной 1420х18-1020х10-1,0 191 ОСТ 34.10.764-97 | 191 | 1,0 (10) | 18 | 10 | 899,5 | |||
| Тройник переходной 1420х14-1020х10-0,6 192 ОСТ 34.10.764-97 | 192 | 0,6 (6) | 14 | 749,7 | ||||
| Тройник переходной 1420х22-1220х22-1,6 193 ОСТ 34.10.764-97 | 193 | 1,6 (16) | 1200 | 1220 | 22 | 22 | 1427,2 | |
| Тройник переходной 1420х22-1220х18-1,0 194 ОСТ 34.10.764-97 | 194 | 1,0 (10) | 18 | 14 | 1115,4 | |||
| Тройник переходной 1420х22-1220х11-0,6 195 ОСТ 34.10.764-97 | 195 | 0,6 (6) | 14 | 11 | 871,3 | |||
| Тройник переходной 1620х18-219х7-1,6 196 ОСТ 34.10.764-97 | 196 | 1,6 (16) | 200 | 1620 | 219 | 18 | 7 | 500,5 |
| Тройник переходной 1620х18-273х8-1,6 197 ОСТ 34.10.764-97 | 197 | 250 | 273 | 8 | 570,7 | |||
| Тройник переходной 1620х18-325х8-1,6 198 ОСТ 34.10.764-97 | 198 | 1,6 (16) | 300 | 325 | 571,1 | |||
| Тройник переходной 1620х18-377х9-1,6 199 ОСТ 34.10.764-97 | 199 | 350 | 377 | 9 | 644,7 | |||
| Тройник переходной 1620х14-377х9-1,0 200 ОСТ 34.10.764-97 | 200 | 1,0 (10) | 14 | 503,6 | ||||
| Тройник переходной 1620х18-426х12-1,6 201 ОСТ 34.10.764-97 | 201 | 1,6 (16) | 400 | 426 | 18 | 12 | 652,6 | |
| Тройник переходной 1620х14-426х9-1,0 202 ОСТ 34.10.764-97 | 202 | 1,0 (10) | 14 | 9 | 501,2 | |||
| Тройник переходной 1620х18-530х14-1,6 203 ОСТ 34.10.764-97 | 203 | 1,6 (16) | 500 | 530 | 18 | 14 | 714,2 | |
| Тройник переходной 1620х14-530х10-1,0 204 ОСТ 34.10.764-97 | 204 | 1,0 (10) | 14 | 10 | 559,3 | |||
| Тройник переходной 1620х14-530х8-0,6 205 ОСТ 34.10.764-97 | 205 | 0,6 (6) | 14 | 8 | 558,5 | |||
| Тройник переходной 1620х22-630х10-1,6 206 ОСТ 34.10.764-97 | 206 | 1,6 (16) | 600 | 630 | 22 | 10 | 847 | |
| Тройник переходной 1620х14-630х10-1,0 207 ОСТ 34.10.764-97 | 207 | 1,0 (10) | 14 | 558 | ||||
| Тройник переходной 1620х14-630х8-0,6 208 ОСТ 34.10.764-97 | 208 | 0,6 (6) | 14 | 8 | 546,3 | |||
| Тройник переходной 1620х22-630х14-1,6 209 ОСТ 34.10.764-97 | 209 | 1,6 (16) | 700 | 720 | 22 | 14 | 1027 | |
| Тройник переходной 1620х18-630х9-1,0 210 ОСТ 34.10.764-97 | 210 | 1,0 (10) | 18 | 9 | 834,9 | |||
| Тройник переходной 1620х14-630х9-0,6 211 ОСТ 34.10.764-97 | 211 | 0,6 (6) | 14 | 657 | ||||
| Тройник переходной 1620х22-820х18-1,6 212 ОСТ 34.10.764-97 | 212 | 1,6 (16) | 800 | 820 | 22 | 18 | 1038 | |
| Тройник переходной 1620х18-820х9-1,0 213 ОСТ 34.10.764-97 | 213 | 1,0 (10) | 18 | 9 | 821,6 | |||
| Тройник переходной 1620х14-820х9-0,6 214 ОСТ 34.10.764-97 | 214 | 0,6 (6) | 14 | 652,7 | ||||
| Тройник переходной 1620х25-1020х18-1,6 215 ОСТ 34.10.764-97 | 215 | 1,6 (16) | 1000 | 1020 | 25 | 18 | 1479 | |
| Тройник переходной 1620х18-1020х12-1,0 216 ОСТ 34.10.764-97 | 216 | 1,0 (10) | 18 | 12 | 1044,3 | |||
| Тройник переходной 1620х14-1020х10-0,6 217 ОСТ 34.10.764-97 | 217 | 0,6 (6) | 14 | 10 | 822,4 | |||
| Тройник переходной 1620х25-1220х22-1,6 218 ОСТ 34.10.764-97 | 218 | 1,6 (16) | 1200 | 1220 | 25 | 22 | 1782,1 | |
| Тройник переходной 1620х22-1220х11-1,0 219 ОСТ 34.10.764-97 | 219 | 1,0 (10) | 22 | 11 | 1481,4 | |||
| Тройник переходной 1620х14-1220х11-0,6 220 ОСТ 34.10.764-97 | 220 | 0,6 (6) | 14 | 988,4 | ||||
| Тройник переходной 1620х25-1420х25-1,6 221 ОСТ 34.10.764-97 | 221 | 1,6 (16) | 1400 | 1420 | 25 | 25 | 2174,7 | |
| Тройник переходной 1620×22-1420×14-1,0 222 ОСТ 34.10.764-97 | 222 | 1,0 (10) | 22 | 14 | 1763,4 | |||
| Тройник переходной 1620×14-1420×14-0,6 223 ОСТ 34.10.764-97 | 223 | 0,6 (6) |
