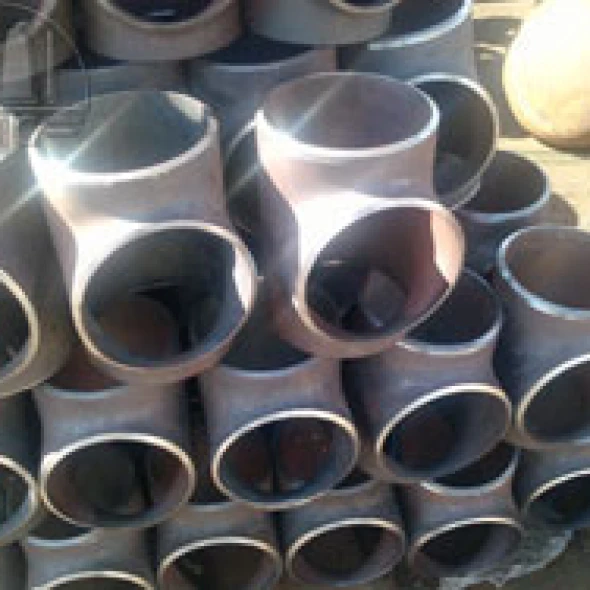

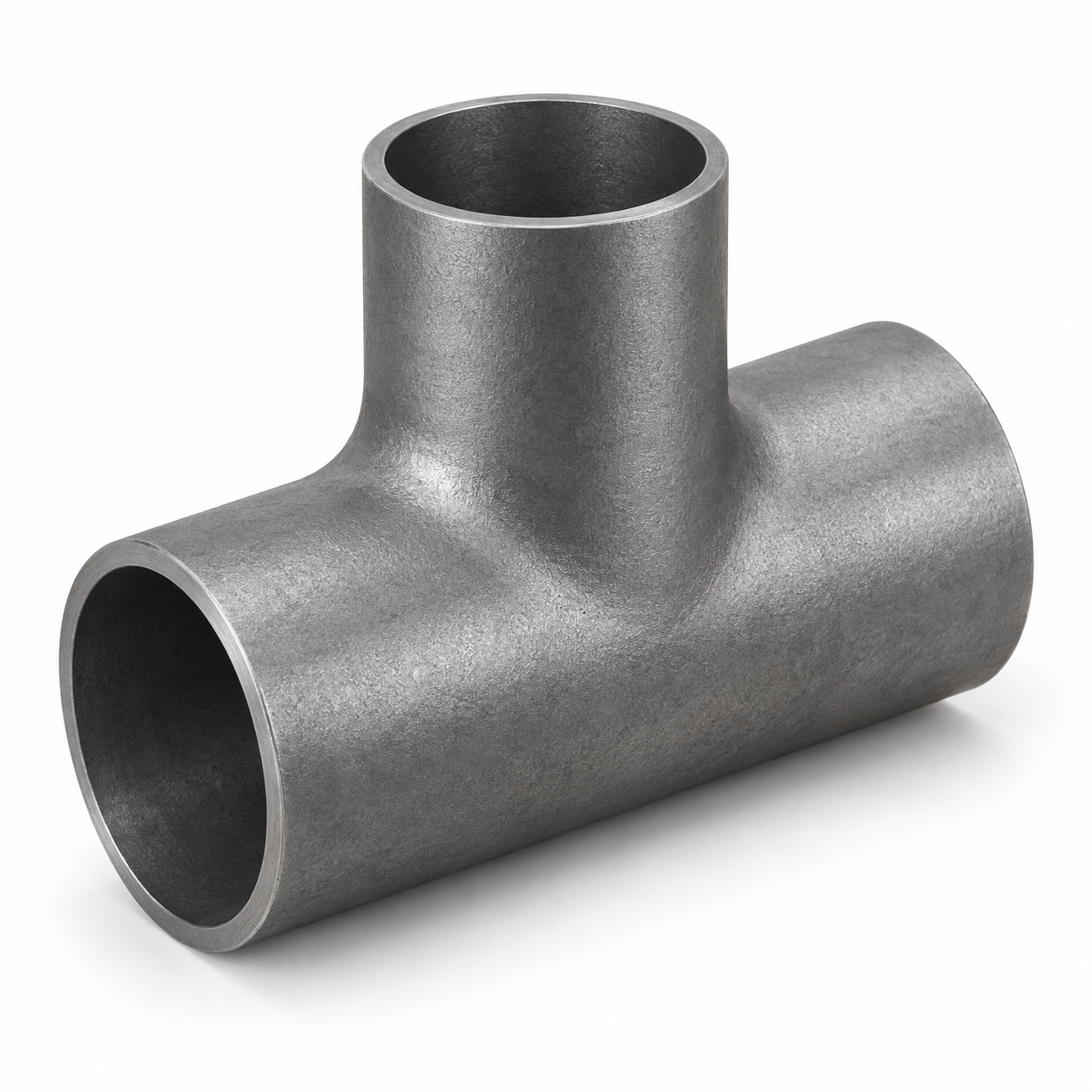

Тройник ГОСТ 17376-2001
Тройники бесшовные
- Тройник ОСТ 720.20-2009 равнопроходной штампованный с вытянутой горловиной
- ГОСТ 17376-2001
- ОСТ 34.10.432-90
- ОСТ 720.08-2009
- ОСТ 720.09-2009
- ОСТ 720.10-2009
- ОСТ 720.11-2009
- ОСТ 720.12-2009
- ОСТ 720.15-2009
- ОСТ 720.16-2009
- СТО 79814898 120-09
- СТО 79814898 121-09
Тройники сварные
- СТО 79814898 127-09
- СТО 79814898 126-09
- СТО 79814898 125-09
- СТО 79814898 124-09
- ОСТ 720.19-2009
- ОСТ 720.18-2009
- ОСТ 720.17-2009
- ОСТ 34.10.764-97
- ОСТ 34.10.762-97
- ОСТ 34.10.513-90
- ОСТ 34.10.512-90
- ОСТ 34.10.511-90
- ОСТ 34.10.510-90
Тройники точеные
Технические характеристики
Материал - 10, 20, 09Г2С, 10Г2, 15ГС, 16ГС, 17ГС и др. согласно ГОСТ 17380
Рабочее давление - до 16 Мпа
Рабочая температура - от -70 до 450 °C
Область применения
Настоящий стандарт распространяется на бесшовные приварные равнопроходные и переходные тройники из углеродистой и низколегированной стали.
Область применения стальных тройников — в соответствии с разделом 1 ГОСТ 17380.
| Обозначение | D, мм. | Т, мм. | D1, мм. | Т1, мм. | Масса, кг. |
|---|---|---|---|---|---|
| Исполнение 1 | |||||
| Тройник 21,3х2 ГОСТ 17376-2001 | 21,3 | 2 | 21,3 | 2 | 0,19 |
| Тройник 21,3х3,2 ГОСТ 17376-2001 | 3,2 | 3,2 | 0,3 | ||
| Тройник 21,3х4 ГОСТ 17376-2001 | 4 | 4 | 0,38 | ||
| Тройник 26,9х2-21,3х2 ГОСТ 17376-2001 | 26,9 | 2 | 2 | 0,26 | |
| Тройник 26,9х3,2-21,3х3,2 ГОСТ 17376-2001 | 3,2 | 3,2 | 0,42 | ||
| Тройник 26,9х4-21,3х4 ГОСТ 17376-2001 | 4 | 4 | 0,52 | ||
| Тройник 26,9х2 ГОСТ 17376-2001 | 2 | 26,9 | 2 | 0,23 | |
| Тройник 26,9х3,2 ГОСТ 17376-2001 | 3,2 | 3,2 | 0,37 | ||
| Тройник 26,9х4 ГОСТ 17376-2001 | 4 | 4 | 0,46 | ||
| Тройник 33,7х2,3-21,3х2 ГОСТ 17376-2001 | 33,7 | 2,3 | 21,3 | 2 | 0,25 |
| Тройник 33,7х2,3-21,3х3,2 ГОСТ 17376-2001 | 3,2 | 3,2 | 0,35 | ||
| Тройник 33,7х4,5-21,3х4,0 ГОСТ 17376-2001 | 4,5 | 4 | 0,4 | ||
| Тройник 33,7х2,3-26,9х2 ГОСТ 17376-2001 | 2,3 | 26,9 | 2 | 0,25 | |
| Тройник 33,7х3,2-26,9х3,2 ГОСТ 17376-2001 | 3,2 | 3,2 | 0,35 | ||
| Тройник 33,7х4-26,9х4 ГОСТ 17376-2001 | 4,5 | 4 | 0,4 | ||
| Тройник 33,7х2,3 ГОСТ 17376-2001 | 2,3 | 33,7 | 2,3 | 0,4 | |
| Тройник 33,7х3,2 ГОСТ 17376-2001 | 3,2 | 3,2 | 0,64 | ||
| Тройник 33,7х4,5 ГОСТ 17376-2001 | 4,5 | 4,5 | 0,8 | ||
| Тройник 42,4х2,6-21,3х2 ГОСТ 17376-2001 | 42,4 | 2,6 | 21,3 | 2 | 0,79 |
| Тройник 42,4х3,6-21,3х3,2 ГОСТ 17376-2001 | 3,6 | 3,2 | 1,1 | ||
| Тройник 42,4х5-21,3х4 ГОСТ 17376-2001 | 5 | 4 | 1,5 | ||
| Тройник 42,4х2,6-26,9х2 ГОСТ 17376-2001 | 2,6 | 26,9 | 2 | 0,79 | |
| Тройник 42,4х3,6-26,9х3,2 ГОСТ 17376-2001 | 3,6 | 3,2 | 1,1 | ||
| Тройник 42,4х5-26,9х4 ГОСТ 17376-2001 | 5 | 4 | 1,5 | ||
| Тройник 42,4х2,6-33,7х2,3 ГОСТ 17376-2001 | 2,6 | 33,7 | 2,3 | 0,79 | |
| Тройник 42,4х3,6-33,7х3,2 ГОСТ 17376-2001 | 3,6 | 3,2 | 1,1 | ||
| Тройник 42,4х5-33,7х4 ГОСТ 17376-2001 | 5 | 4 | 1,5 | ||
| Тройник 42,4х2,6 ГОСТ 17376-2001 | 2,6 | 42,4 | 2,6 | 0,79 | |
| Тройник 42,4х3,6 ГОСТ 17376-2001 | 3,6 | 3,6 | 1,1 | ||
| Тройник 42,4х5 ГОСТ 17376-2001 | 5 | 5 | 1,5 | ||
| Тройник 48,3х2,6-26,9х2 ГОСТ 17376-2001 | 48,3 | 2,6 | 26,9 | 2 | 1 |
| Тройник 48,3х3,6-26,9х3,2 ГОСТ 17376-2001 | 3,6 | 3,2 | 1,4 | ||
| Тройник 48,3х5-26,9х4 ГОСТ 17376-2001 | 5 | 4 | 2 | ||
| Тройник 48,3х2,6-33,7х2,3 ГОСТ 17376-2001 | 2,6 | 33,7 | 2,3 | 1 | |
| Тройник 48,3х3,6-33,7х3,2 ГОСТ 17376-2001 | 3,6 | 3,2 | 1,4 | ||
| Тройник 48,3х5-33,7х4,5 ГОСТ 17376-2001 | 5 | 4,5 | 2 | ||
| Тройник 48,3х2,6-42,4х2,6 ГОСТ 17376-2001 | 2,6 | 42,4 | 2,6 | 1 | |
| Тройник 48,3х3,6-42,4х3,6 ГОСТ 17376-2001 | 3,6 | 3,6 | 1,4 | ||
| Тройник 48,3х5-42,4х5 ГОСТ 17376-2001 | 5 | 5 | 2 | ||
| Тройник 48,3х2,6 ГОСТ 17376-2001 | 2,6 | 48,3 | 2,6 | 1 | |
| Тройник 48,3х3,6 ГОСТ 17376-2001 | 3,6 | 3,6 | 1,4 | ||
| Тройник 48,3х5 ГОСТ 17376-2001 | 5 | 5 | 2 | ||
| Тройник 60,3х2,9-33,7х2,9 ГОСТ 17376-2001 | 60,3 | 2,9 | 33,7 | 2,9 | 1,6 |
| Тройник 60,3х4-33,7х4 ГОСТ 17376-2001 | 4 | 4 | 2,2 | ||
| Тройник 60,3х5,6-33,7х5,6 ГОСТ 17376-2001 | 5,6 | 5,6 | 3 | ||
| Тройник 60,3х2,9-42,4х2,6 ГОСТ 17376-2001 | 2,9 | 42,4 | 2,6 | 1,6 | |
| Тройник 60,3х4-42,4х3,6 ГОСТ 17376-2001 | 4 | 3,6 | 2,2 | ||
| Тройник 60,3х5,6-42,4х5 ГОСТ 17376-2001 | 5,6 | 5 | 3 | ||
| Тройник 60,3х2,9-48,3х2,6 ГОСТ 17376-2001 | 2,9 | 48,3 | 2,6 | 1,6 | |
| Тройник 60,3х4-48,3х3,6 ГОСТ 17376-2001 | 4 | 3,6 | 2,2 | ||
| Тройник 60,3х5,6-48,3х5 ГОСТ 17376-2001 | 5,6 | 5 | 3 | ||
| Тройник 60,3х2,9-60,3х2,3 ГОСТ 17376-2001 | 2,9 | 60,3 | 2,3 | 1,6 | |
| Тройник 60,3х4-60,3х3,2 ГОСТ 17376-2001 | 4 | 3,2 | 2,2 | ||
| Тройник 60,3х5,6-60,3х4,5 ГОСТ 17376-2001 | 5,6 | 4,5 | 3 | ||
| Тройник 76,1х2,9-42,4х2,6 ГОСТ 17376-2001 | 76,1 | 2,9 | 42,4 | 2,6 | 3,2 |
| Тройник 76,1х5-42,4х3,6 ГОСТ 17376-2001 | 5 | 3,6 | 5,5 | ||
| Тройник 76,1х7,1-42,4х5 ГОСТ 17376-2001 | 7,1 | 5 | 7,9 | ||
| Тройник 76,1х2,9-48,3х2,9 ГОСТ 17376-2001 | 2,9 | 48,3 | 2,9 | 3,2 | |
| Тройник 76,1х5-48,3х4 ГОСТ 17376-2001 | 5 | 4 | 5,5 | ||
| Тройник 76,1х7,1-48,3х5,6 ГОСТ 17376-2001 | 7,1 | 5,6 | 7,9 | ||
| Тройник 76,1х2,9-60,3х2,6 ГОСТ 17376-2001 | 2,9 | 60,3 | 2,6 | 3,2 | |
| Тройник 76,1х5-60,3х3,6 ГОСТ 17376-2001 | 5 | 3,6 | 5,5 | ||
| Тройник 76,1х7,1-60,3х5 ГОСТ 17376-2001 | 7,1 | 5 | 7,9 | ||
| Тройник 76,1х2,9 ГОСТ 17376-2001 | 2,9 | 76,1 | 2,9 | 3,2 | |
| Тройник 76,1х5 ГОСТ 17376-2001 | 5 | 5 | 5,5 | ||
| Тройник 76,1х7,1 ГОСТ 17376-2001 | 7,1 | 7,1 | 7,9 | ||
| Тройник 88,9х3,2-48,3х2,9 ГОСТ 17376-2001 | 88,9 | 3,2 | 48,3 | 2,9 | 2,2 |
| Тройник 88,9х5,6-48,3х4 ГОСТ 17376-2001 | 5,6 | 4 | 4 | ||
| Тройник 88,9х8-48,3х5,6 ГОСТ 17376-2001 | 8 | 5,6 | 5,5 | ||
| Тройник 88,9х3,2-60,3х2,9 ГОСТ 17376-2001 | 3,2 | 60.3 | 2,9 | 2,2 | |
| Тройник 88,9х5,6-60,3х4 ГОСТ 17376-2001 | 5,6 | 4 | 4 | ||
| Тройник 88,9х8-60,3х5,6 ГОСТ 17376-2001 | 8 | 5,6 | 5,5 | ||
| Тройник 88,9х3,2-76,1х2,9 ГОСТ 17376-2001 | 3,2 | 76,1 | 2,9 | 2,5 | |
| Тройник 88,9х5,6-76,1х5 ГОСТ 17376-2001 | 5,6 | 5 | 4,5 | ||
| Тройник 88,9х8-76,1х7,1 ГОСТ 17376-2001 | 8 | 7,1 | 6,2 | ||
| Тройник 88,9х3,2 ГОСТ 17376-2001 | 3,2 | 88,9 | 3,2 | 2,5 | |
| Тройник 88,9х5,6 ГОСТ 17376-2001 | 5,6 | 5,6 | 4,5 | ||
| Тройник 88,9х8 ГОСТ 17376-2001 | 8 | 8 | 6,2 | ||
| Тройник 114,3х3,6-60,3х2,7 ГОСТ 17376-2001 | 114,3 | 3,6 | 60,3 | 2,7 | 3,8 |
| Тройник 114,3х6,3-60,3х4 ГОСТ 17376-2001 | 6,3 | 4 | 6,7 | ||
| Тройник 114,3х8,8-60,3х5,6 ГОСТ 17376-2001 | 8,8 | 5,6 | 10 | ||
| Тройник 114,3х3,6-76,1х2,9 ГОСТ 17376-2001 | 3,6 | 76,1 | 2,9 | 4,5 | |
| Тройник 114,3х6,3-76,1х5 ГОСТ 17376-2001 | 6,3 | 5 | 7,8 | ||
| Тройник 114,3х8,8-76,1х7,1 ГОСТ 17376-2001 | 8,8 | 7,1 | 10 | ||
| Тройник 114,3х3,6-88,9х3,2 ГОСТ 17376-2001 | 3,6 | 88,9 | 3,2 | 4,5 | |
| Тройник 114,3х6,3-88,9х5,6 ГОСТ 17376-2001 | 6,3 | 5,6 | 7,8 | ||
| Тройник 114,3х8,8-88,9х8,0 ГОСТ 17376-2001 | 8,8 | 8 | 10 | ||
| Тройник 114,3х3,6 ГОСТ 17376-2001 | 3,6 | 114,3 | 3,6 | 4,5 | |
| Тройник 114,3х6,3 ГОСТ 17376-2001 | 6,3 | 6,3 | 7,8 | ||
| Тройник 114,3х8,8 ГОСТ 17376-2001 | 8,8 | 8,8 | 10 | ||
| Тройник 139,7х4-76,1х2,9 ГОСТ 17376-2001 | 139,7 | 4 | 76,1 | 2,9 | 3,4 |
| Тройник 139,7х6,3-76,1х5 ГОСТ 17376-2001 | 6,3 | 5 | 5,3 | ||
| Тройник 139,7х10-76,1х7,1 ГОСТ 17376-2001 | 10 | 7,1 | 16 | ||
| Тройник 139,7х4-88,9х3,2 ГОСТ 17376-2001 | 4 | 88,9 | 3,2 | 3,4 | |
| Тройник 139,7х6-88,9х5,6 ГОСТ 17376-2001 | 6,3 | 5,6 | 5,3 | ||
| Тройник 139,7х10-88,9х8 ГОСТ 17376-2001 | 10 | 8 | 16 | ||
| Тройник 139,7х4-114,3х3,6 ГОСТ 17376-2001 | 4 | 114,3 | 3,6 | 3,4 | |
| Тройник 139,7х6,3-114,3х6,3 ГОСТ 17376-2001 | 6,3 | 6,3 | 5,3 | ||
| Тройник 139,7х10-114,3х8,8 ГОСТ 17376-2001 | 10 | 8,8 | 16 | ||
| Тройник 139,7х4 ГОСТ 17376-2001 | 4 | 139,7 | 4 | 3,4 | |
| Тройник 139,7х6,3 ГОСТ 17376-2001 | 6,3 | 6,3 | 5,3 | ||
| Тройник 139,7х10 ГОСТ 17376-2001 | 10 | 10 | 16 | ||
| Тройник 168,3х4,5-88,9х3,2 ГОСТ 17376-2001 | 168,3 | 4,5 | 88,9 | 3,2 | 9,4 |
| Тройник 168,3х7,1-88,9х5,6 ГОСТ 17376-2001 | 7,1 | 5,6 | 16 | ||
| Тройник 168,3х11-88,9х8 ГОСТ 17376-2001 | 11 | 8 | 24 | ||
| Тройник 168,3х4,5-114,3х3,6 ГОСТ 17376-2001 | 4,5 | 114,3 | 3,6 | 9,4 | |
| Тройник 168,3х7,1-114,3х6,3 ГОСТ 17376-2001 | 7,1 | 6,3 | 16 | ||
| Тройник 168,3х11-114,3х8,8 ГОСТ 17376-2001 | 11 | 8,8 | 24 | ||
| Тройник 168,3х4,5-139,7х4 ГОСТ 17376-2001 | 4,5 | 139,7 | 4 | 9,4 | |
| Тройник 168,3х7,1-139,7х6,3 ГОСТ 17376-2001 | 7,1 | 6,3 | 16 | ||
| Тройник 168,3х11-139,7х10 ГОСТ 17376-2001 | 11 | 10 | 24 | ||
| Тройник 168,3х4,5 ГОСТ 17376-2001 | 4,5 | 168,3 | 4,5 | 9,4 | |
| Тройник 168,3х7,1 ГОСТ 17376-2001 | 7,1 | 7,1 | 16 | ||
| Тройник 168,3х11 ГОСТ 17376-2001 | 11 | 11 | 24 | ||
| Тройник 219,1х6,3-114,3х3,6 ГОСТ 17376-2001 | 219, 1 | 6,3 | 114,3 | 3,6 | 16 |
| Тройник 219,1х8-114,3х6,3 ГОСТ 17376-2001 | 8 | 6,3 | 20 | ||
| Тройник 219,1х12,5-114,3х8,8 ГОСТ 17376-2001 | 12,5 | 8,8 | 43 | ||
| Тройник 219,1х6,3-139,7х4 ГОСТ 17376-2001 | 6,3 | 1 39,7 | 4 | 16 | |
| Тройник 219,1х8-139,7х6,3 ГОСТ 17376-2001 | 8 | 6,3 | 20 | ||
| Тройник 219,1х12,5-139,7х10 ГОСТ 17376-2001 | 12,5 | 10 | 43 | ||
| Тройник 219,1х6,3-168,3х4,5 ГОСТ 17376-2001 | 6,3 | 168,3 | 4,5 | 16 | |
| Тройник 219,1х8-168,3х7,1 ГОСТ 17376-2001 | 8 | 7,1 | 20 | ||
| Тройник 219,1х12,5-168,3х11 ГОСТ 17376-2001 | 12,5 | 11 | 43 | ||
| Тройник 219,1х6,3 ГОСТ 17376-2001 | 6,3 | 219,1 | 6,3 | 23 | |
| Тройник 219,1х8 ГОСТ 17376-2001 | 8 | 8 | 29 | ||
| Тройник 219,1х12,5 ГОСТ 17376-2001 | 12,5 | 12,5 | 44 | ||
| Тройник 273х6,3-139,7х4 ГОСТ 17376-2001 | 273 | 6,3 | 139,7 | 4 | 33 |
| Тройник 273х10-139,7х6,3 ГОСТ 17376-2001 | 10 | 6,3 | 52 | ||
| Тройник 273х6,3-168х4,5 ГОСТ 17376-2001 | 6,3 | 168,3 | 4,5 | 33 | |
| Тройник 273х10-168х7,1 ГОСТ 17376-2001 | 10 | 7,1 | 52 | ||
| Тройник 273х6,3-219,1х6,3 ГОСТ 17376-2001 | 6,3 | 219,1 | 6,3 | 33 | |
| Тройник 273х10-219,1х7,1 ГОСТ 17376-2001 | 10 | 7,1 | 52 | ||
| Тройник 273х6,3 ГОСТ 17376-2001 | 6,3 | 273 | 6,3 | 33 | |
| Тройник 273х10 ГОСТ 17376-2001 | 10 | 10 | 52 | ||
| Тройник 323,9х7,1-168,3х4,5 ГОСТ 17376-2001 | 323,9 | 7,1 | 168,3 | 4,5 | 47 |
| Тройник 323,9х10-168,3х7,1 ГОСТ 17376-2001 | 10 | 7,1 | 66 | ||
| Тройник 323,9х7,1-219х6,3 ГОСТ 17376-2001 | 7,1 | 219 | 6,3 | 47 | |
| Тройник 323,9х10-219х8 ГОСТ 17376-2001 | 10 | 8 | 66 | ||
| Тройник 323,9х7,1-273х6,3 ГОСТ 17376-2001 | 7,1 | 273 | 6,3 | 47 | |
| Тройник 323,9х7,1-273х8 ГОСТ 17376-2001 | 10 | 8 | 66 | ||
| Тройник 323,9х7,1 ГОСТ 17376-2001 | 7,1 | 323,9 | 7,1 | 54 | |
| Тройник 323,9х10 ГОСТ 17376-2001 | 10 | 10 | 77 | ||
| Тройник 355,6х8-219,1х6,3 ГОСТ 17376-2001 | 355,6 | 8 | 219,1 | 6,3 | __ |
| Тройник 355,6х11-219,1х6,3 ГОСТ 17376-2001 | 11 | ||||
| Тройник 355,6х8-273х6,3 ГОСТ 17376-2001 | 8 | 273 | 6,3 | ||
| Тройник 355,6х11-273х10 ГОСТ 17376-2001 | 11 | 10 | |||
| Тройник 355,6х8-323,0х7,1 ГОСТ 17376-2001 | 8 | 323,9 | 7,1 | ||
| Тройник 355,6х11-323,0х10 ГОСТ 17376-2001 | 11 | 10 | |||
| Тройник 355,6х8 ГОСТ 17376-2001 | 8 | 355,6 | 8 | 68 | |
| Тройник 355,6х11 ГОСТ 17376-2001 | 11 | 11 | 94 | ||
| Тройник 406,4х8,8-273х6,3 ГОСТ 17376-2001 | 406,4 | 8,8 | 273 | 6,3 | __ |
| Тройник 406,4х8,8-323,9х7,1 ГОСТ 17376-2001 | 8,8 | 323,9 | 7,1 | ||
| Тройник 406,4х12,5-323,9х10 ГОСТ 17376-2001 | 12,5 | 10 | |||
| Тройник 406,4х8,8-355,6х8 ГОСТ 17376-2001 | 8,8 | 355,6 | 8 | __ | |
| Тройник 406,4х12,5-355,6х10 ГОСТ 17376-2001 | 12,5 | 10 | |||
| Тройник 406,4х8,8 ГОСТ 17376-2001 | 8,8 | 406,4 | 8,8 | 88 | |
| Тройник 406,4х12,5 ГОСТ 17376-2001 | 12,5 | 12,5 | 131 | ||
| Тройник 457х10-323,9х7,1 ГОСТ 17376-2001 | 457 | 10 | 323,9 | 7,1 | — |
| Тройник 457х10-355,6х8 ГОСТ 17376-2001 | 355,6 | 8 | |||
| Тройник 457х10-355,6х11 ГОСТ 17376-2001 | 355,6 | 11 | |||
| Тройник 457х10-406,4х8,8 ГОСТ 17376-2001 | 406,4 | 8,8 | |||
| Тройник 457х10-457х10 ГОСТ 17376-2001 | 457 | 10 | |||
| Тройник 508х11-355,6х8 ГОСТ 17376-2001 | 508 | 11 | 355,6 | 8 | ____ |
| Тройник 508х11-406,4х8,8 ГОСТ 17376-2001 | 406,4 | 8,8 | |||
| Тройник 508х11-457х10 ГОСТ 17376-2001 | 457 | 10 | |||
| Тройник 508х11 ГОСТ 17376-2001 | 508 | 11 | |||
| Тройник 610х12,5-406,4х8,8 ГОСТ 17376-2001 | 610 | 12,5 | 406,4 | 8,8 | |
| Тройник 610х12,5-457х10 ГОСТ 17376-2001 | 457 | 10 | |||
| Тройник 610х12,5-508х11 ГОСТ 17376-2001 | 508 | 11 | |||
| Тройник 610х12,5 ГОСТ 17376-2001 | 610 | 12,5 | |||
| Исполнение 2 | |||||
| Тройник 45х2,5 ГОСТ 17376-2001 | 45 | 2,5 | ---- | ---- | 0,3 |
| Тройник 45х4 ГОСТ 17376-2001 | 4 | 0,4 | |||
| Тройник 45х5 ГОСТ 17376-2001 | 5 | 0,4 | |||
| Тройник 57х3-45х2,5 ГОСТ 17376-2001 | 57 | 3 | 45 | 2,5 | 0,4 |
| Тройник 57х4-45х3 ГОСТ 17376-2001 | 4 | 3 | 0,6 | ||
| Тройник 57х5-45х4 ГОСТ 17376-2001 | 5 | 4 | 0,7 | ||
| Тройник 57х3 ГОСТ 17376-2001 | 3 | __ | — | 0,4 | |
| Тройник 57х4 ГОСТ 17376-2001 | 4 | 0,6 | |||
| Тройник 57х5 ГОСТ 17376-2001 | 5 | 0,7 | |||
| Тройник 76х3,5-45х2,5 ГОСТ 17376-2001 | 76 | 3,5 | 45 | 2,5 | 0,8 |
| Тройник 76х6-45х4 ГОСТ 17376-2001 | 6 | 4 | 1,4 | ||
| Тройник 76х7-45х5 ГОСТ 17376-2001 | 7 | 5 | 1,6 | ||
| Тройник 76х3,5-57х3 ГОСТ 17376-2001 | 3,5 | 57 | 3 | 0,8 | |
| Тройник 76х6-57х5 ГОСТ 17376-2001 | 6 | 5 | 1,4 | ||
| Тройник 76х7-57х5,5 ГОСТ 17376-2001 | 7 | 5,5 | 1,6 | ||
| Тройник 76х3,5 ГОСТ 17376-2001 | 3,5 | — | — | 0,8 | |
| Тройник 76х6 ГОСТ 17376-2001 | 6 | 1,4 | |||
| Тройник 76х7 ГОСТ 17376-2001 | 7 | 1,6 | |||
| Тройник 89х3,5-57х3 ГОСТ 17376-2001 | 89 | 3,5 | 57 | 3 | 1,5 |
| Тройник 89х6-57х4 ГОСТ 17376-2001 | 6 | 4 | 2 | ||
| Тройник 89х8-57х5,5 ГОСТ 17376-2001 | 8 | 5,5 | 2,7 | ||
| Тройник 89х3,5-76х3,5 ГОСТ 17376-2001 | 89 | 3,5 | 76 | 3,5 | 1,5 |
| Тройник 89х6-76х6 ГОСТ 17376-2001 | 6 | 6 | 2 | ||
| Тройник 89х8-76х7 ГОСТ 17376-2001 | 8 | 7 | 2,7 | ||
| Тройник 89х3,5 ГОСТ 17376-2001 | 3,5 | — | — | 1,5 | |
| Тройник 89х6 ГОСТ 17376-2001 | 6 | 2 | |||
| Тройник 89х8 ГОСТ 17376-2001 | 8 | 2,7 | |||
| Тройник 108х4-76х3,5 ГОСТ 17376-2001 | 108 | 4 | 76 | 3,5 | 2,2 |
| Тройник 108х6-76х5 ГОСТ 17376-2001 | 6 | 5 | 3,3 | ||
| Тройник 108х8-76х6 ГОСТ 17376-2001 | 8 | 6 | 4,5 | ||
| Тройник 108х9-76х7 ГОСТ 17376-2001 | 9 | 7 | 4,9 | ||
| Тройник 108х4-89х4 ГОСТ 17376-2001 | 4 | 89 | 4 | 2,2 | |
| Тройник 108х6-89х6 ГОСТ 17376-2001 | 6 | 6 | 3,3 | ||
| Тройник 108х8-89х8 ГОСТ 17376-2001 | 8 | 8 | 4,5 | ||
| Тройник 108х9-89х8 ГОСТ 17376-2001 | 9 | 8 | 4,9 | ||
| Тройник 108х4 ГОСТ 17376-2001 | 4 | — | — | 2,2 | |
| Тройник 108х6 ГОСТ 17376-2001 | 6 | 3,3 | |||
| Тройник 108х8 ГОСТ 17376-2001 | 8 | 4,5 | |||
| Тройник 108х9 ГОСТ 17376-2001 | 9 | 4,9 | |||
| Тройник 133х4-89х3,5 ГОСТ 17376-2001 | 133 | 4 | 89 | 3,5 | 2,9 |
| Тройник 133х6-89х5 ГОСТ 17376-2001 | 6 | 5 | 4,1 | ||
| Тройник 133х8-89х6 ГОСТ 17376-2001 | 8 | 6 | 5,9 | ||
| Тройник 133х10-89х8 ГОСТ 17376-2001 | 10 | 8 | 6,8 | ||
| Тройник 133х12-89х9 ГОСТ 17376-2001 | 12 | 9 | 8 | ||
| Тройник 133х4-108х4 ГОСТ 17376-2001 | 4 | 108 | 4 | 2,9 | |
| Тройник 133х6-108х5 ГОСТ 17376-2001 | 6 | 5 | 4,1 | ||
| Тройник 133х8-108х6 ГОСТ 17376-2001 | 8 | 6 | 5,9 | ||
| Тройник 133х10-108х9 ГОСТ 17376-2001 | 10 | 9 | 6,8 | ||
| Тройник 133х12-108х10 ГОСТ 17376-2001 | 12 | 10 | 8 | ||
| Тройник 133х4 ГОСТ 17376-2001 | 4 | — | — | 2,9 | |
| Тройник 133х6 ГОСТ 17376-2001 | 6 | 4,1 | |||
| Тройник 133х8 ГОСТ 17376-2001 | 8 | 5,9 | |||
| Тройник 133х10 ГОСТ 17376-2001 | 10 | 6,8 | |||
| Тройник 133х12 ГОСТ 17376-2001 | 12 | 8 | |||
| Тройник 159х4,5-108х4 ГОСТ 17376-2001 | 159 | 4,5 | 108 | 4 | 4,8 |
| Тройник 159х6-108х5 ГОСТ 17376-2001 | 6 | 5 | 6,6 | ||
| Тройник 159х8-108х6 ГОСТ 17376-2001 | 8 | 6 | 9 | ||
| Тройник 159х10-108х9 ГОСТ 17376-2001 | 10 | 9 | 10,1 | ||
| Тройник 159х12-108х10 ГОСТ 17376-2001 | 12 | 10 | 12,2 | ||
| Тройник 159х4,5-133х4 ГОСТ 17376-2001 | 4,5 | 133 | 4 | 4,8 | |
| Тройник 159х6-133х5 ГОСТ 17376-2001 | 6 | 5 | 6,6 | ||
| Тройник 159х8-133х6 ГОСТ 17376-2001 | 8 | 6 | 9 | ||
| Тройник 159х10-133х10 ГОСТ 17376-2001 | 10 | 10 | 10 | ||
| Тройник 159х12-133х12 ГОСТ 17376-2001 | 12 | 12 | 12 | ||
| Тройник 159х4,5 ГОСТ 17376-2001 | 4,5 | — | — | 4,8 | |
| Тройник 159х6 ГОСТ 17376-2001 | 6 | 6,6 | |||
| Тройник 159х8 ГОСТ 17376-2001 | 8 | 9 | |||
| Тройник 159х10 ГОСТ 17376-2001 | 10 | 10,1 | |||
| Тройник 159х12 ГОСТ 17376-2001 | 12 | 12,2 | |||
| Тройник 219х6-133х5 ГОСТ 17376-2001 | 219 | 6 | 133 | 5 | 10,2 |
| Тройник 219х8-133х6 ГОСТ 17376-2001 | 8 | 6 | 13,8 | ||
| Тройник 219х10-133х8 ГОСТ 17376-2001 | 10 | 8 | 16,8 | ||
| Тройник 219х12-133х10 ГОСТ 17376-2001 | 12 | 10 | 19,9 | ||
| Тройник 219х16-133х16 ГОСТ 17376-2001 | 16 | 16 | 26,6 | ||
| Тройник 219х6-159х6 ГОСТ 17376-2001 | 6 | 159 | 6 | 10,2 | |
| Тройник 219х8-159х6 ГОСТ 17376-2001 | 8 | 6 | 13,8 | ||
| Тройник 219х10-159х8 ГОСТ 17376-2001 | 10 | 8 | 16,8 | ||
| Тройник 219х12-159х11 ГОСТ 17376-2001 | 12 | 11 | 19,9 | ||
| Тройник 219х16-159х12 ГОСТ 17376-2001 | 16 | 12 | 26,6 | ||
| Тройник 219х6 ГОСТ 17376-2001 | 6 | _ | — | 10,2 | |
| Тройник 219х8 ГОСТ 17376-2001 | 8 | 13,8 | |||
| Тройник 219х10 ГОСТ 17376-2001 | 10 | 16,8 | |||
| Тройник 219х12 ГОСТ 17376-2001 | 12 | 19,9 | |||
| Тройник 219х16 ГОСТ 17376-2001 | 16 | 26,6 | |||
| Тройник 273х7-159х4,5 ГОСТ 17376-2001 | 273 | 7 | 159 | 4,5 | 18,4 |
| Тройник 273х10-159х6 ГОСТ 17376-2001 | 10 | 6 | 26 | ||
| Тройник 273х12-159х8 ГОСТ 17376-2001 | 12 | 8 | 31,2 | ||
| Тройник 273х16-159х11 ГОСТ 17376-2001 | 16 | 11 | 41,6 | ||
| Тройник 273х18-159х12 ГОСТ 17376-2001 | 18 | 12 | 46,8 | ||
| Тройник 273х7-219х6 ГОСТ 17376-2001 | 7 | 219 | 6 | 18,4 | |
| Тройник 273х10-219х8 ГОСТ 17376-2001 | 10 | 8 | 26 | ||
| Тройник 273х12-219х10 ГОСТ 17376-2001 | 12 | 10 | 31,2 | ||
| Тройник 273х16-219х12 ГОСТ 17376-2001 | 16 | 12 | 41,6 | ||
| Тройник 273х18-219х16 ГОСТ 17376-2001 | 18 | 16 | 46,8 | ||
| Тройник 273х7 ГОСТ 17376-2001 | 7 | — | — | 18,4 | |
| Тройник 273х10 ГОСТ 17376-2001 | 10 | 26 | |||
| Тройник 273х12 ГОСТ 17376-2001 | 12 | 31,2 | |||
| Тройник 273х16 ГОСТ 17376-2001 | 16 | 41,6 | |||
| Тройник 273х18 ГОСТ 17376-2001 | 18 | 46,8 | |||
| Тройник 325х8-219х6 ГОСТ 17376-2001 | 325 | 8 | 219 | 6 | 27,4 |
| Тройник 325х10-219х8 ГОСТ 17376-2001 | 10 | 8 | 34,2 | ||
| Тройник 325х12-219х10 ГОСТ 17376-2001 | 12 | 10 | 41,1 | ||
| Тройник 325х16-219х12 ГОСТ 17376-2001 | 16 | 12 | 54,8 | ||
| Тройник 325х22-219х16 ГОСТ 17376-2001 | 22 | 16 | 75,3 | ||
| Тройник 325х8-273х7 ГОСТ 17376-2001 | 8 | 273 | 7 | 27,4 | |
| Тройник 325х10-273х10 ГОСТ 17376-2001 | 10 | 10 | 34,2 | ||
| Тройник 325х12-273х12 ГОСТ 17376-2001 | 12 | 12 | 41,1 | ||
| Тройник 325х16-273х16 ГОСТ 17376-2001 | 16 | 16 | 54,8 | ||
| Тройник 325х22-273х18 ГОСТ 17376-2001 | 22 | 18 | 75,3 | ||
| Тройник 325х8 ГОСТ 17376-2001 | 8 | — | — | 27,4 | |
| Тройник 325х10 ГОСТ 17376-2001 | 10 | 34,2 | |||
| Тройник 325х12 ГОСТ 17376-2001 | 12 | 41,1 | |||
| Тройник 325х16 ГОСТ 17376-2001 | 16 | 54,8 | |||
| Тройник 325х22 ГОСТ 17376-2001 | 22 | 75,3 | |||
| Тройник 377х10-273х7 ГОСТ 17376-2001 | 377 | 10 | 273 | 7 | 46 |
| Тройник 377х12-273х10 ГОСТ 17376-2001 | 12 | 10 | 55,2 | ||
| Тройник 377х16-273х12 ГОСТ 17376-2001 | 16 | 12 | 73,6 | ||
| Тройник 377х20-273х16 ГОСТ 17376-2001 | 20 | 16 | 92 | ||
| Тройник 377х10-325х8 ГОСТ 17376-2001 | 10 | 325 | 8 | 46 | |
| Тройник 377х12-325х10 ГОСТ 17376-2001 | 12 | 10 | 55,2 | ||
| Тройник 377х16-325х16 ГОСТ 17376-2001 | 16 | 16 | 73,6 | ||
| Тройник 377х20-325х18 ГОСТ 17376-2001 | 20 | 18 | 92 | ||
| Тройник 377х10 ГОСТ 17376-2001 | 10 | — | --- | 46 | |
| Тройник 377х12 ГОСТ 17376-2001 | 12 | 55,2 | |||
| Тройник 377х16 ГОСТ 17376-2001 | 16 | 73,6 | |||
| Тройник 377х20 ГОСТ 17376-2001 | 20 | 92 | |||
| Тройник 426х10-325х8 ГОСТ 17376-2001 | 426 | 10 | 325 | 8 | 55,5 |
| Тройник 426х12-325х10 ГОСТ 17376-2001 | 12 | 10 | 66,6 | ||
| Тройник 426х16-325х12 ГОСТ 17376-2001 | 16 | 12 | 88,8 | ||
| Тройник 426х18-325х16 ГОСТ 17376-2001 | 18 | 16 | 100 | ||
| Тройник 426х10-377х10 ГОСТ 17376-2001 | 10 | 377 | 10 | 55,5 | |
| Тройник 426х12-377х12 ГОСТ 17376-2001 | 12 | 12 | 66,6 | ||
| Тройник 426х16-377х16 ГОСТ 17376-2001 | 16 | 16 | 88,8 | ||
| Тройник 426х18-377х18 ГОСТ 17376-2001 | 18 | 18 | 100 | ||
| Тройник 426х10 ГОСТ 17376-2001 | 10 | 55,5 | |||
| Тройник 426х12 ГОСТ 17376-2001 | 12 | 66,6 | |||
| Тройник 426х16 ГОСТ 17376-2001 | 16 | 88,8 | |||
| Тройник 426х18 ГОСТ 17376-2001 | 18 | 100 | |||
