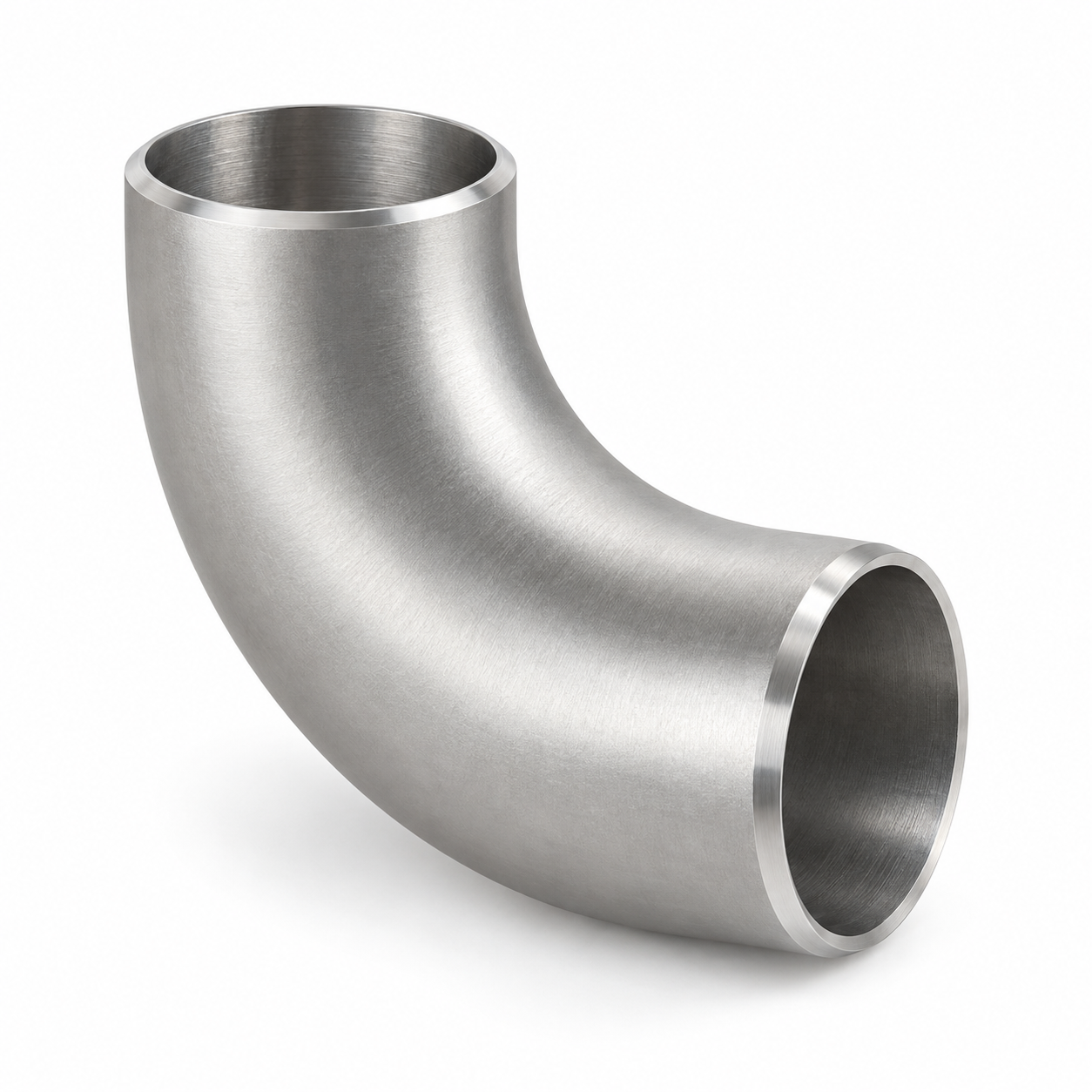

Отвод ОСТ 34.10.418-90

Технические характеристики:
Материал: 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т
Угол гиба: 30º,45°, 60°, 90°
Радиус: R=1,5 Ду
Рабочее давление: до 2,5МПа
Класс безопасности: 2, 3, 4 (Группы В, С, Т)
Изготовление Плана Качества на данную продукцию

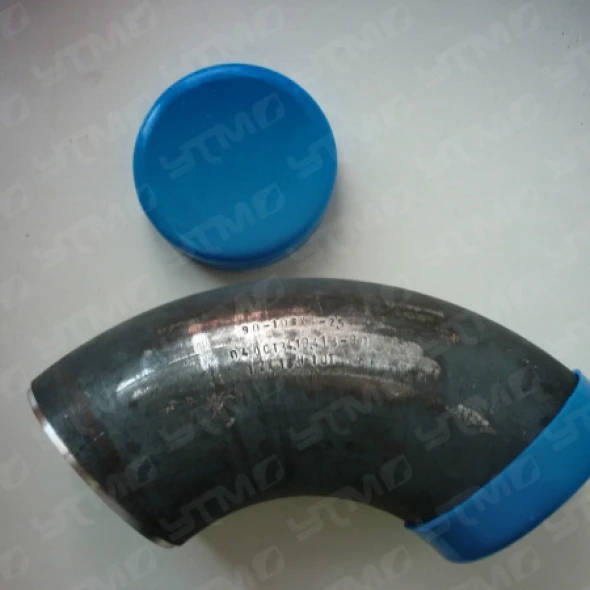

Отводы крутоизогнутые ОСТ 34.10-418 90
Применяются при монтаже нержавеющих труб для изменения направления трубопровдной магистрали на объектах теплоэнергетического, атомного и нефтехимического сектора. Одним из важнейших преимуществ этих крутоизогнутых отводов, является их малый радиус сгиба, что упрощает процесс монтажа и ремонта трубопровода.
Отраслевой стандарт 34.10.418 90 распространяется на крутоизогнутые отводы из коррозионностойкой стали , применяемые для трубопроводов класса В и С атомных станций по «Правилам АЭУ». Применение крутоизогнутых отводов по ОСТ 34.10.418-90 разрешается для трубопроводов, на которые распространяются «Правила пара и горячей воды»
Отводы крутоизогнутые ОСТ 34.10.418-90 служат для плавного изменения направления трубопровода и являются неотъемлемым элементом при строительстве магистрали на объектах теплоэнергетического, атомного и нефтехимического сектора. Поэтому конструкция и размеры отводов ОСТ 34.10.418-90 должны строго соответствовать чертежам в документации. Отводы изготавливаются из коррозионностойкой стали 08Х18Н10Т и 12Х18Н10Т. Отличие стали 08Х18Н10Т от стали 12Х18Н10Т заключается в 4% содержащегося в них углерода, который несколько влияет на некоторые свойства этих сталей. Сталь 08Х18Н10Т по другому называют «технической нержавейкой» , сталь 12Х18Н10Т по народному называют «пищевой нержавейкой».
Крутоизогнутые стальные отводы из коррозионностойкой стали применяются для трубопроводов групп В и С атомных станций по «Правилам АЭУ»
Допускается применение крутоизогнутых отводов для трубопроводов, на которые распространяются РД 03-94 «Правила пара и горячей воды» и СНиП 3.05.05-84
Материал из которого изготавливаются отводы ОСТ 34-10-418-90 — трубы бесшовные (см. ОСТ 34-10-416) из стали марок 08Х18Н10Т или 12Х18Н10Т по ГОСТ 9940, ГОСТ 9941 ТУ 14-3-197-89 (технические требования по ГОСТ 5632).
Обозначение:
DN - Условный проход;
D – наружный диаметр торцов отводов;
T - толщина стенки отвода на торцах диаметра D;
Tв – толщина стенки отводов в неторцевых сечениях;
С - размер между центрами торцов отводов с Θ=180°;
В - размер между плоскостью торцов и наиболее удаленной от нее точкой наружной поверхности отводов с Θ=180°;
F - размер между плоскостью одного торца и центром другого торца отводов с Θ=90;
Н - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=45°;
R - радиус кривизны осевой линии (радиус изгиба) отводов;
W - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=60°;
Θ - угол между плоскостями торцов (угол изгиба) отводов.
Примеры условного обозначения отводов ОСТ 34.10.418-90:
Отвод с углом 90o, диаметром D=57 мм толщиной стенки 5 мм, на условное давление 2,5 МПа для трубопроводов группы В,
на которые распространяются Правила АЭУ, обозначение по ОСТ 34-10-418–90 01:
Отвод В 90o 57 х 5-2,5 01 ОСТ 34-10-418-90;
То же, для трубопроводов группы С:
Отвод С 90o 57 х 5-2,5 01 ОСТ 34-10-418-90;
То же, для трубопроводов, на которые распространяются «Правила пара и горячей воды»:
Отвод П 90o 57 х 5-2,5 01 ОСТ 34-10-418-90;
То же, для трубопроводов, на которые распространяются СНиП 3.05.05-84:
Отвод 90o 57 х 5-2,5 01 ОСТ 34-10-418-90.
Технические характеристики отвода ОСТ 34-10-418-90 П90
Наименование | Ру., Мпа | DN, мм | Размеры, мм | Масса отвода 90°, кг | ||
---|---|---|---|---|---|---|
D | R | T | ||||
57х5 | 2,5 | 50 | 57 | 100 | 5 | 1 |
76х6 | 65 | 76 | 105 | 6 | 1,7 | |
89х6 | 80 | 89 | 160 | 6 | 3,1 | |
108х6 | 100 | 108 | 150 | 6 | 3,6 | |
133х7 | 125 | 133 | 190 | 7 | 6,5 | |
159х8 | 150 | 159 | 225 | 8 | 10,6 | |
219х11 | 200 | 219 | 300 | 11 | 26,7 | |
273х11 | 250 | 273 | 375 | 11 | 42,1 | |
325х12 | 300 | 325 | 450 | 12 | 65,9 |
Наша компания может предложить отводы ОСТ 34.10.418-90, с 57 по 325 диаметр, углами поворота 30, 45, 60, и 90 градусов, марок сталей 08Х18Н10Т и 12Х18Н10Т, из наличии или под изготовление в кротчайшие сроки!
