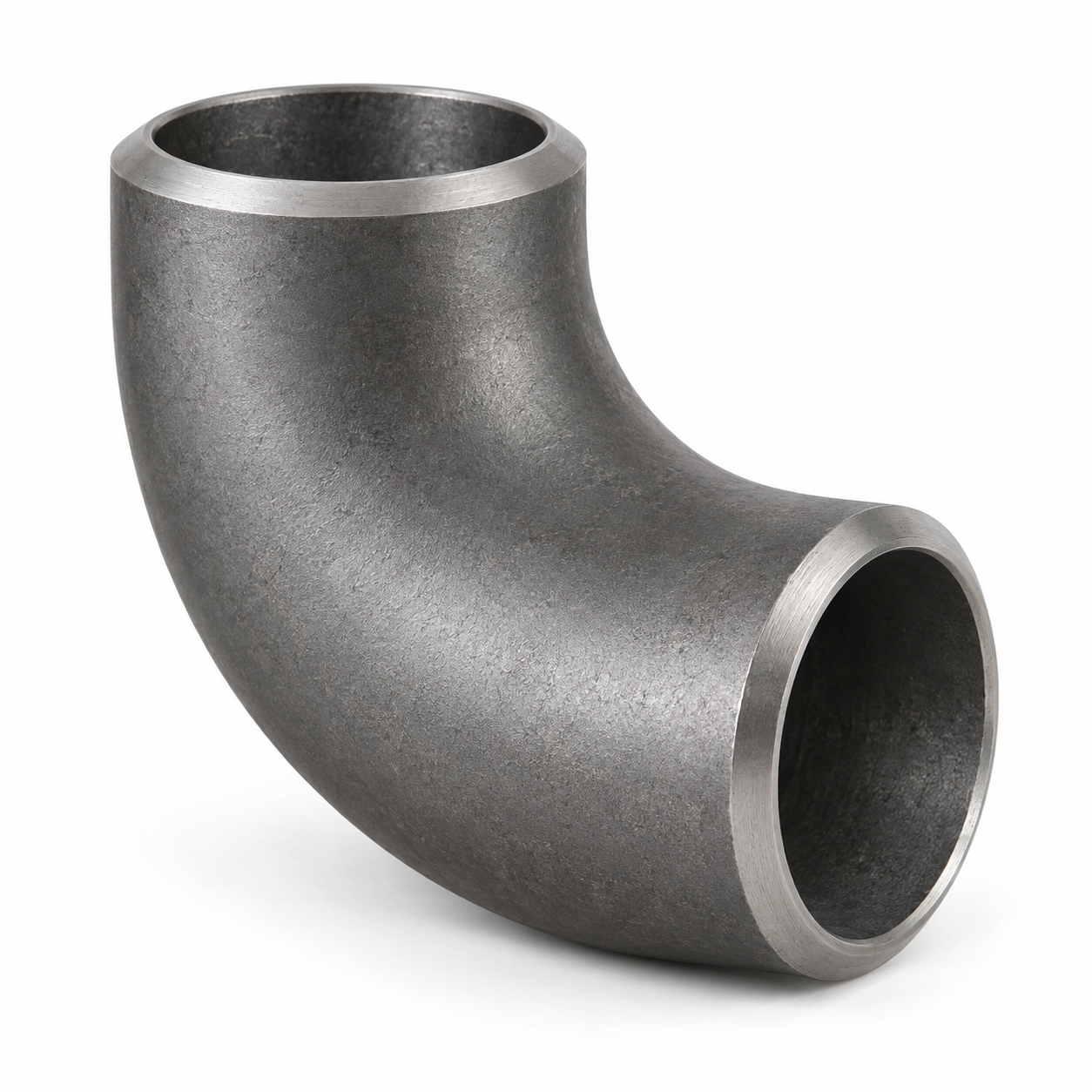

Отвод ГОСТ 30753 2001

Мы поставляем отводы по ГОСТ 30753-01 следующих технических характеристик:

Материал: сталь 20 по ГОСТ 1050-88; сталь 09Г2С по ГОСТ 19281-89.

Угол гиба: 30, 45, 60, 90 градусов.

Радиус: R=1 Ду

Заготовка: труба по ГОСТ 8731-74 (группа В), ГОСТ 8733-74 (группа В), ТУ 14-3-1652-89, ТУ 14-3-1745-90, ТУ 14-3-460-75, ТУ 14-3-4520-75.

Исполнения: 2

Условное давление, Ру: до 16 МПа; 16 Кг/с2.

Наружный диаметр, D: 219-820 мм..

Температура, tºC: От -70 до +300°С

ГОСТ 30753 – это государственный стандарт, распространяющийся на цельнотянутые отводы из углеродистой и низколегированной стали с радиусом R=1, полученные путем горячей протяжки трубы через рогообразный сердечник, либо изготовленные методом штамповки.

Стальные отводы ГОСТ 30753-2001, также как и ГОСТ 17375 с радиусом R=1,5, являются крутоизогнутыми. Используют их, при предварительных расчетах, для трубопроводов различного назначения.
Последние изменения в этот ГОСТ были внесены в 2001 году. Поэтому целесообразно в обозначение ГОСТа в конце ставится -01, т.е. ГОСТ 30753-01
Настоящий стандарт принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол «29 от 24.06.2006)

Отводы ГОСТ 30753-2001 являются самым распространенным элементом в деталях трубопроводов, т.к. это наиболее простой, выгодный и надежный способ изменить направление трубопровода.

Допускается изготовление отводов из труб по другим стандартам или техническим условиям, если установленные в них требования не ниже, чем в вышеперечисленных стандартах и технических условиях.

чертеж



Обозначение:

DN - Условный проход;
D – наружный диаметр торцов отводов;
T - толщина стенки отвода на торцах диаметра D;
Tв – толщина стенки отводов в неторцевых сечениях;
С - размер между центрами торцов отводов с Θ=180°;
В - размер между плоскостью торцов и наиболее удаленной от нее точкой наружной поверхности отводов с Θ=180°;
F - размер между плоскостью одного торца и центром другого торца отводов с Θ=90;
Н - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=45°;
R - радиус кривизны осевой линии (радиус изгиба) отводов;
W - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=60°;
Θ - угол между плоскостями торцов (угол изгиба) отводов.
при PN(P) до 16 МПа и температуре .от -70°С до +450°С



Примеры условных обозначений:

Отвод с θ = 90°, D = 520 мм, стенка 10 мм, из стали марки 20:

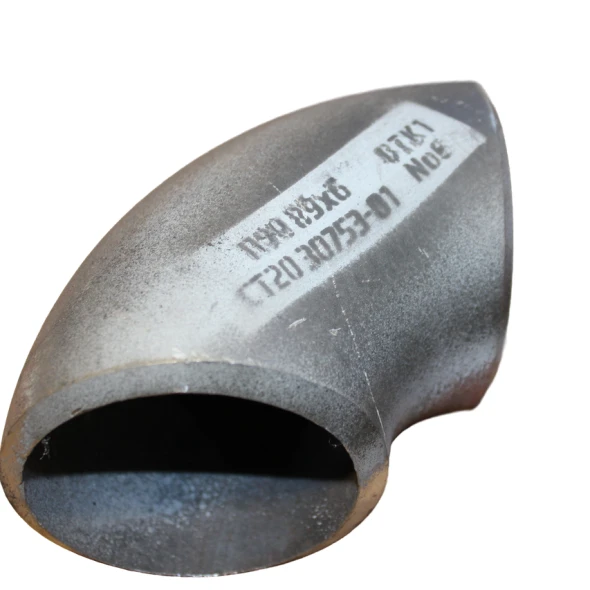

Oтвoд 90 520×410 20 ГOСТ 30753-01

Для трубопроводов, подконтрольных органам надзора, перед условным диаметром ставят букву «П», т.е.
Oтвoд П90 720х10 09Г2С ГОСТ 30753-01

Отводы крутоизогнутые — бесшовные приварные отводы из углеродистой и низколегированной стали,
типа 2D с R~DN O=45°, O=60°, O=90°, изготавливают из труб методом
протяжки по рогообразному сердечнику.


Размеры отводов ГОСТ 30753-01

ОбозначениеDу, мм.Dн, мм.Толщина стенки T, мм.

Исполнение 2

57х2,5 50 57 2,5
57х3 3
57х3,5 3,5
57х4 4
57х4,5 4,5
57х5 5
57х5,5 5,5
57х6 6
76х3 65 76 3
76х3,5 3,5
76х4 4
76х4,5 4,5
76х5 5
76х5,53 5,5
76х6 6
76х7 7
76х8 8
89х3 80 89 3
89х3,5 3,5
89х4 4
89х4,5 4,5
89х5 5
89х5,5 5,5
89х6 6
89х7 7
89х8 8
102х3,5 100 102 3,5
102х4 4
102х4,5 4,5
102х5 5
102х6 6
102х7 7
102х8 8
102х9 9
102х10 10
108х10 108 3,5
108х4 4
108х4,5 4,5
108х5 5
108х6 6
108х7 7
108х8 8
108х9 9
108х10 10
114х3,5 114 3,5
114х3,5 4
114х4,5 4,5
114х5 5
114х6 6
114х7 7
114х8 8
114х9 9
114х10 10
133х3,5 125 133 3,5
133х4 4
133х4,5 4,5
133х5 5
133х6 6
133х7 7
133х85 8
133х9 9
133х10 10
133х11 11
133х12 12
159х4 150 159 4
159х4,5 4,5
159х5 5
159х6 6
159х7 7
159х8 8
159х9 9
159х10 10
159х11 11
159х12 12
159х13 13
159х14 14
168х4 168 4
168х4,5 4,5
168х5 5
168х6 6
168х7 7
168х8 8
168х9 9
168х10 10
168х11 11
168х12 12
168х13 13
168х14 14
219х5 200 219 5
219х6 6
219х7 7
219х8 8
219х9 9
219х10 10
219х11 11
219х12 12
219х13 13
219х14 14
219х15 15
219х16 16
219х17 17
219х18 18
273х6 250 273 6
273х7 7
273х8 8
273х9 9
273х10 10
273х11 11
273х12 12
273х13 13
273х14 14
273х15 15
273х16 16
273х17 17
273х18 18
273х20 20
273х22 22
325х7 300 325 7
325х8 8
325х9 9
325х10 10
325х11 11
325х12 12
32513 13
325х14 14
325х15 15
325х16 16
325х17 17
325х18 18
325х20 20
325х22 22
325х24 24
325х26 26
325х28 28
377х9 350 377 9
377х10 10
377х11 11
377х12 12
377х13 13
377х14 14
377х15 15
377х16 16
377х17 18
377х18 20
377х19 22
377х20 24
377х21 26
377х22 28
377х23 30
377х24 32
426х8 400 426 8
426х9 9
426х10 10
426х11 11
426х12 12
426х13 13
426х14 14
426х15 15
426х16 16
426х17 17
426х18 18
426х20 20
426х22 22
426х24 24
426х26 26
426х28 28
426х30 30
426х32 32
426х34 34
530х9 500 530 9
530х10 10
530х11 11
530х12 12
530х13 13
530х14 14
530х15 15
530х16 16
530х17 17
530х18 18
530х20 20
530х22 22
530х24 24
530х26 26
530х28 28
530х30 30
530х32 32
530х34 34
530х36 36
630х9 600 630 9
630х10 10
630х11 11
630х12 12
630х13 13
630х14 14
630х15 15
630х16 16
630х17 17
630х18 18
630х20 20
630х22 22
630х24 24
630х26 26
630х28 28
630х30 30
630х32 32
720х9 700 720 9
720х10 10
720х11 11
720х12 12
720х13 13
720х14 14
720х15 15
720х16 16
720х17 17
720х18 18
720х20 20
720х22 22
720х24 24
720х26 26
720х28 28
720х30 30
720х32 32
820х9 800 820 9
820х10 10
820х11 11
820х12 12
820х13 13
820х14 14
820х15 15
820х16 16
820х17 17
820х18 18
820х20 20
820х22 22
820х24 24
820х26 26
820×28 28
820×30 30
820×32 32

Отводы применяют для трубопроводов различного назначения, включая подконтрольные органам технадзора, при PN (Py ) до 16 МПа и температуре от минус 70 до плюс 450°С в оответствии с проектной и (или ) конструкторской документацией.

Мы предлагаем Вам обширный ряд отводов ГОСТ 30753 2001 от 500 до 700 диаметра включительно, различных стенок и сталей, а также отводы ПО ОСТу и ТУ, которые имеют идентичную конструкцию ГОСТу 30753 от 2001 года. Цены на продукцию Вы можете посмотреть в нашем прайс-листе, либо позвонить нам по телефону. Цены могут опускаться для взаимовыгодного сотрудничества!
