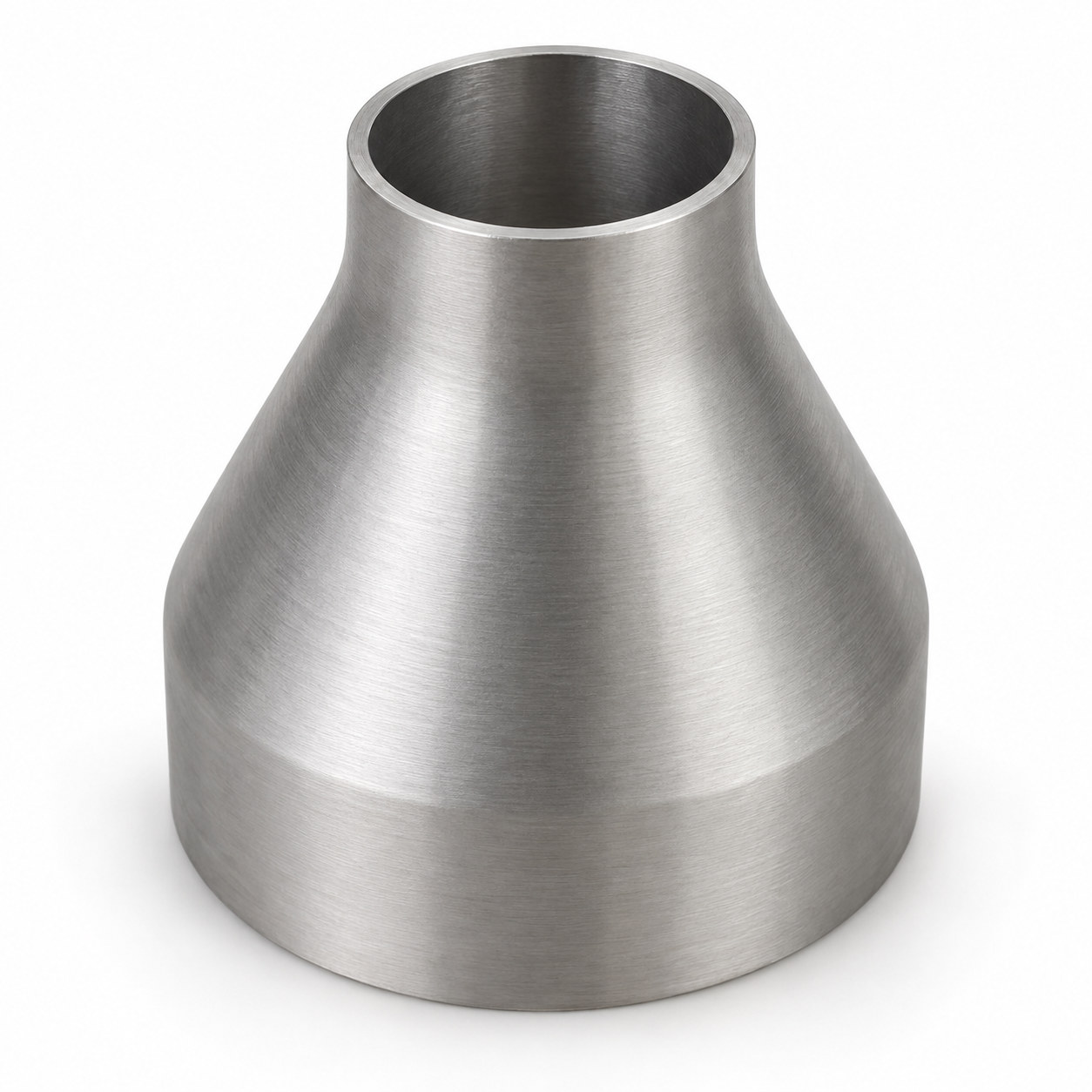

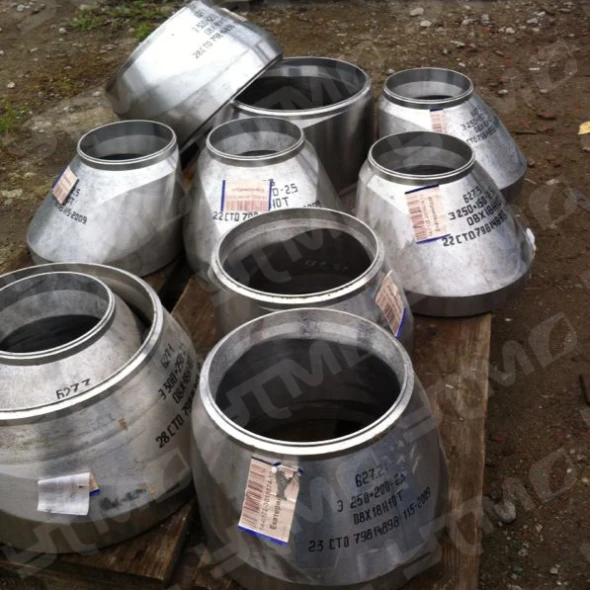

Надежность в каждой детали.Переход СТО 79814898 115-09
Описание, технические параметры и таблицы размеров для подбора продукции.
Уточним исполнение, наличие и срок поставки по вашей заявке.
Мы поставляем отводы по ОСТ 34.10.422-97 следующих технических характеристик:
Материал: 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т
Исполнения: 2
Условное давление, Ру: до 2,5 Мпа; 25 Кг/с2
Наружный диаметр, D: 45-530 мм.
Температура, tºC: до +300°С
Тип: Концентрические и Эксцентрические.
Применение: для атомных и тепловых электростанций
Класс безопасности: 2, 3, 4 (Группы В, С, Т)
Изготовление Плана Качества на данную продукцию
Настоящий стандарт распространяется на бесшовные переходы из коррозионно-стойкой стали аустенитного класса для трубопроводов атомных станций (АС), транспортирующих рабочие среды с расчетной температурой не выше 300 C при рабочем давлении менее 2,2 Мпа (22 кгс/см2), и отнесенных правилами устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок ПНАЭ Г-7-008, утвержденным Госатомэнергонадзором СССР, к группам В и С.
Настоящий стандарт может быть также применен при изготовлении трубопроводов АС по федеральным нормам и правилам НП-045, утвержденным Госатомнадзором России, строительным нормам и правилам - СНиП 3.05.05, утвержденным Госстроем СССР, и ПБ 03-585, утвержденные Гостехнадзором России.
Технические характеристики Переходы стальные концентрические СТО 79814898 115-2009
| PN | Размеры присоединяемых труб | Масса, кг. | |
|---|---|---|---|
| Dн х S | dн х S1 | ||
| 25 | 76х4,5 | 38х3,0 | 0,56 |
| 57х3,0 | |||
| 89х5,0 | 0,78 | ||
| 76х4,5 | |||
| 108х5,0 | 57х3,0 | 1,15 | |
| 76х4,5 | |||
| 89х5,0 | |||
| 133х6,0 | 76х4,5 | 1,89 | |
| 89х5,0 | |||
| 108х5,0 | |||
| 159х6,0 | 76х4,5 | 2,95 | |
| 89х5,0 | |||
| 108х5,0 | |||
| 133х6,0 | |||
| 219х11 | 108х5,0 | 7,95 | |
| 133х6,0 | |||
| 159х6,0 | |||
| 220х7 | 108х5,0 | 5,18 | |
| 133х6,0 | |||
| 159х6,0 | |||
| 273х11 | 133х6,0 | 12,87 | |
| 159х6,0 | |||
| 219х11 | |||
| 220х7,0 | |||
| 325х12 | 159х6,0 | 16,77 | |
| 219х11 | |||
| 220х7,0 | |||
| 273х11 | |||
Условное обозначение перехода:
Для трубопроводов, изготавливаемых по ПНАЭ Г-7-008 бесшовный концентрический переход для трубопроводов группы В, DN=65, DN1=50 на условное давление PN 25
Переход К В 65х50 - PN 02 СТО 79814898 115-2009.
Подбор перехода СТО 79814898 115-2009
Укажите диаметры и толщины стенок обоих концов, исполнение перехода, марку стали, количество и полное обозначение из проекта. Для расчёта доставки сообщите город получения.
Что уточнить перед поставкой
Давление, группа трубопровода и требования к контролю должны соответствовать проекту. Не заменяйте концентрическое исполнение эксцентрическим без согласования; при нестандартных присоединениях приложите чертёж.
Стоимость, срок и документы
Стоимость рассчитываем по выбранному исполнению и объёму заказа. В запросе укажите желаемый срок получения и требования к сопроводительным документам. Наличие и возможность поставки подтверждаются при подготовке предложения.
Отправить спецификацию для расчёта цены →
Открыть документ для сверки обозначения. Редакцию документа и применимость к проекту проверьте перед заказом.
