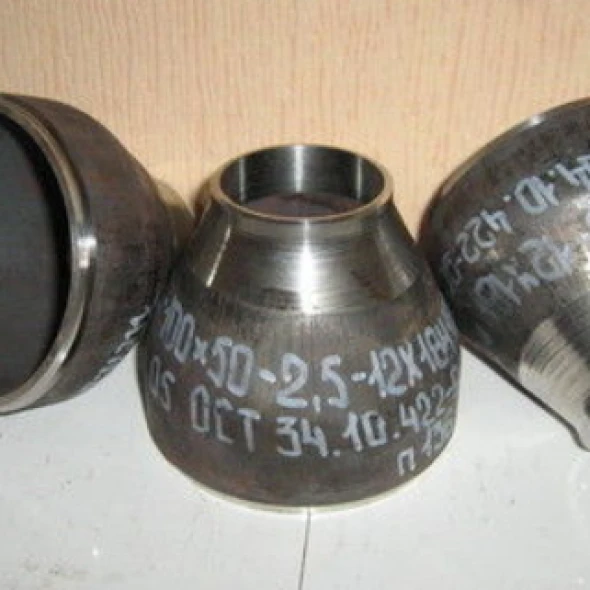

Переход ОСТ 34.10.422-90
Мы поставляем отводы по ОСТ 34.10.422-97 следующих технических характеристик:
Материал: 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т
Исполнения: 2
Условное давление, Ру: до 2,5 Мпа; 25 Кг/с2
Наружный диаметр, D: 45-530 мм.
Температура, tºC: до +300°С
Тип: Концентрические и Эксцентрические.
Применение: для атомных и тепловых электростанций
Класс безопасности: 2, 3, 4 (Группы В, С, Т)
Изготовление Плана Качества на данную продукцию

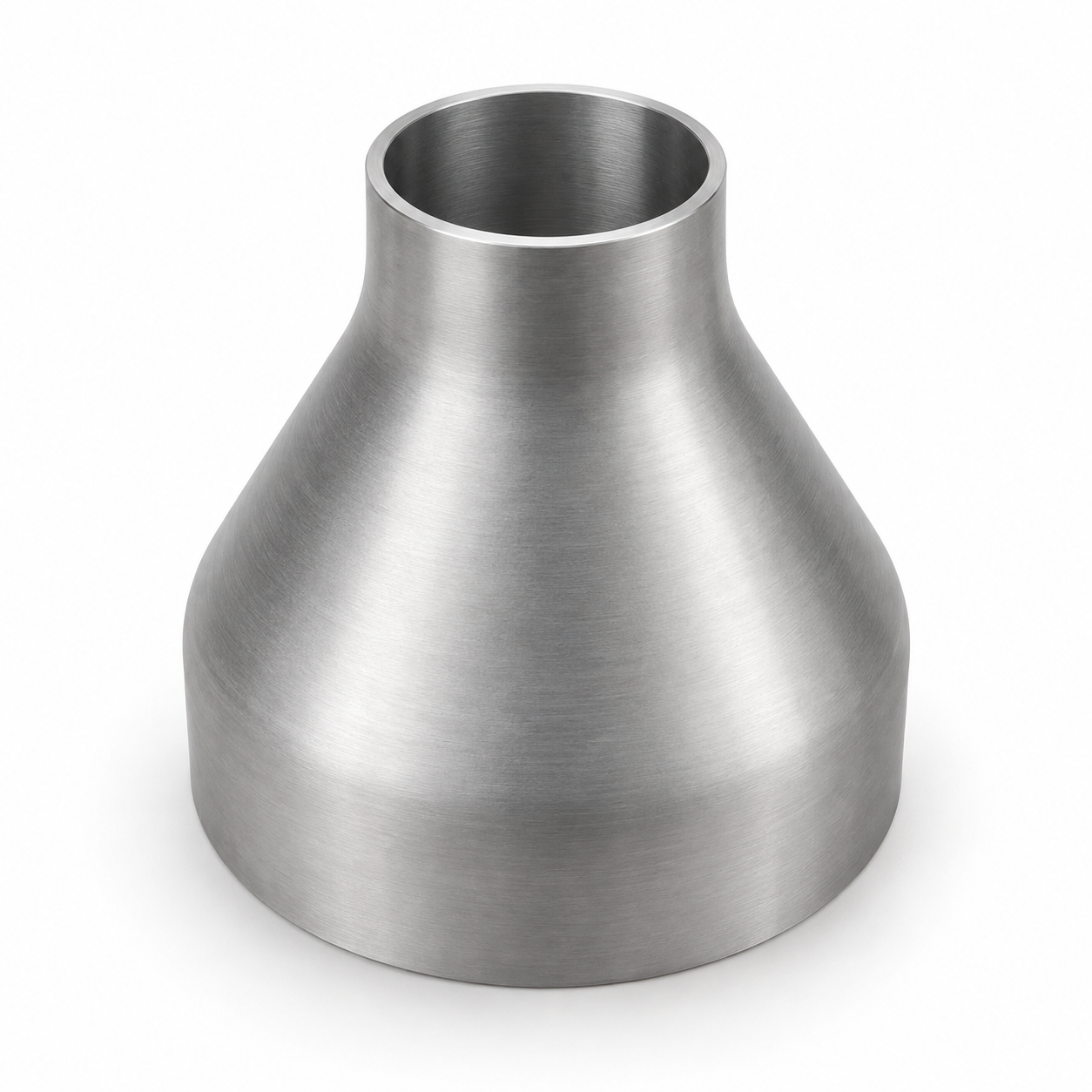

Переходы бесшовные предназначены для соединения трубопроводов различного диаметра и применяются в различных областях для строительства и ремонта технологических трубопроводов, трубопроводов пара и горячей воды, трубопроводов ТЭС и АЭС, магистральных и промысловых трубопроводов.
Технические характеристики стального перехода ОСТ 34.10.422-90
| Исп. | Условн. проход (DУ) x (dУ) | Dн | Dн1 | S | S1 | L | Масса, кг |
|---|---|---|---|---|---|---|---|
| 1 | 65х32 | 76 | 38 | 4,5 | 3 | 70 | 0,56 |
| 2 | 65х50 | 76 | 57 | 4,5 | 3 | 70 | 0,56 |
| 3 | 80х50 | 89 | 57 | 5 | 3 | 75 | 0,78 |
| 4 | 80х65 | 89 | 76 | 5 | 4,5 | 75 | 0,78 |
| 5 | 100х50 | 108 | 57 | 5 | 3 | 90 | 1,15 |
| 6 | 100x65 | 108 | 76 | 5 | 4,5 | 90 | 1,15 |
| 7 | 100x80 | 108 | 89 | 5 | 5 | 90 | 1,15 |
| 8 | 125x80 | 133 | 76 | 6 | 4,5 | 100 | 1,89 |
| 9 | 125x65 | 133 | 89 | 6 | 5 | 100 | 1,89 |
| 10 | 125x100 | 133 | 108 | 6 | 5 | 100 | 1,89 |
| 11 | 150x65 | 133 | 76 | 6 | 4,5 | 130 | 2,96 |
| 12 | 150x80 | 159 | 89 | 6 | 5 | 130 | 2,96 |
| 13 | 150x100 | 159 | 108 | 6 | 5 | 130 | 2,96 |
| 14 | 150x125 | 159 | 133 | 6 | 6 | 130 | 2,96 |
| 15 | 200x100 | 219 | 108 | 11 | 5 | 140 | 7,95 |
| 16 | 200x125 | 219 | 133 | 11 | 6 | 140 | 7,95 |
| 17 | 200x150 | 219 | 159 | 11 | 6 | 140 | 7,95 |
| 18 | 200x100 | 220 | 108 | 7 | 5 | 140 | 5,18 |
| 19 | 200х125 | 220 | 133 | 7 | 6 | 140 | 5,18 |
| 20 | 200x150 | 220 | 159 | 7 | 6 | 140 | 5,18 |
| 21 | 250x125 | 273 | 133 | 11 | 6 | 180 | 12,87 |
| 22 | 250x150 | 273 | 325 | 11 | 6 | 180 | 12,87 |
| 23 | 250x200 | 273 | 325 | 11 | 11 | 180 | 12,87 |
| 24 | 250x200 | 273 | 325 | 11 | 7 | 180 | 12,87 |
| 25 | 300x150 | 325 | 159 | 12 | 6 | 180 | 16,77 |
| 26 | 300x200 | 325 | 219 | 12 | 11 | 180 | 16,77 |
| 27 | 300x200 | 325 | 220 | 12 | 7 | 180 | 16,77 |
| 28 | 300x250 | 325 | 273 | 12 | 11 | 180 | 16,77 |
Пример обозначения перехода концентрического:
Для трубопроводов группы В, на которые распространяются «Правила АЭУ»:
Переход К В 300 х 250 — 2,5 28 08Х18Н10Т ОСТ 34-10-422-90;
Для трубопроводов группы С, на которые распространяются «Правила АЭУ»:
Переход К С 300 х 250 — 2,5 28 08Х18Н10Т ОСТ 34-10-422-90;
Для трубопроводов, на которые распространяются «Правила пара и горячей воды»:
Переход К П 300 х 250 — 2,5 28 08Х18Н10Т ОСТ 34-10-422-90;
Для трубопроводов, на которые распространяются СНиП 3.05.05-84:
Переход К 300 х 250 — 2,5 28 08Х18Н10Т ОСТ 34-10-422-90.
Пример обозначения перехода эксцентрического:
Для трубопроводов группы В, на которые распространяются «Правила АЭУ»:
Переход Э В 300 х 250 — 2,5 28 08Х18Н10Т ОСТ 34- 10-422-90;
Для трубопроводов группы С, на которые распространяются «Правила АЭУ»:
Переход Э С 300 х 250 — 2,5 28 08Х18Н10Т ОСТ 34-10-422-90;
Для трубопроводов, на которые распространяются «Правила пара и горячей воды»:
Переход Э П 300 х 250 — 2,5 28 08Х18Н10Т ОСТ 34-10-422-90;
Для трубопроводов, на которые распространяются СНиП 3.05.05-84:
Переход Э 300 х 250 — 2,5 28 08Х18Н10Т ОСТ 34-10-422-90.
