Переход ГОСТ 17378 2001
Мы поставляем отводы по ГОСТ 17378-01 следующих технических характеристик:
Материал: сталь 20 по ГОСТ 1050-88. сталь 09Г2С по ГОСТ 19281-89.
Для переходов по ГОСТ 17378-01 из сталей марок 08Х18Н10Т, 12Х18Н10Т, 15Х5М, 13ХФА, 20А, 20С и других сталей, не предусмотренных данным стандартом, разработано специальное ТУ, которое полностью повторяет геометрию ГОСТ 17378-01. Такие переходы Вы также можете заказать у нас.
Исполнения: 2
Условное давление, Ру: до 1,6 Мпа; 16 Кг/с2
Наружный диаметр, D: 45-530 мм.
Температура, tºC: От -70 до +300°С
Тип: Концентрические и Эксцентрические.

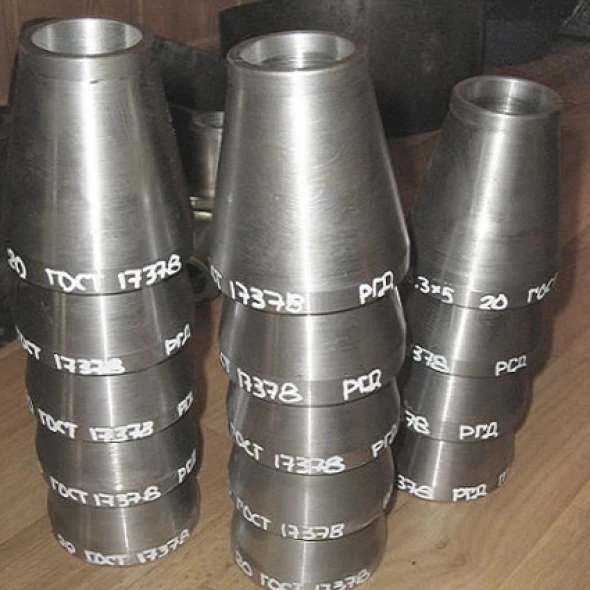

Переходы концентрические и эксцентрические по ГОСТ 17378 2001 (Сталь: 20, 09Г2С)
Переходы концентрические и эксцентрические стальные приварные бесшовные с условным проходом DN 32-500мм
предназначены для соединений труб при строительстве трубопроводов различного назначения,
включая подконтрольные органам Ростехнадзора России с условным давлением PN (Ру) до 16 МПа
и температуре от минус 70°С до +450°С.
Переходы стальные бесшовные ГОСТ 17378-01
– это бесшовный, стальной, приварной встык элемент трубопровода, служащий для плавного перехода с одного диаметра на другой. ГОСТ 17378-01 на переходы утвердил Межгосударственный совет по стандартизации, метрологии и сертификации (в соответствии с протоколом № 20 от 1 ноября 2001 г.)
При строительстве трубопроводов часто встречается вопрос, как перейти от большого диаметра трубы к меньшему, или на оборот. Переходы помогают осуществить качественное, надежное и не дорогостоящее соединение труб разного диаметра. Переходы ГОСТ 17378-01 имеют широкий диапазон применения. Они служат соединительным элементом для трубопроводов самого различного назначения, транспортируемых химические вещества, газ, нефть, и также применяются на предприятиях легкой и пищевой промышленности.
Понятно, что существует малоагрессивная, среднеагрессивная, и высокоагрессивная среда, поэтому переходы стальные ГОСТ 17378 2001 существуют различных марок сталей. Также переходы делятся по своей конструкции на концентрические и эксцентрические. Наиболее распространенный вид переходов, концентрический, изготовленный по ГОСТ 17378 2001 и ТУ 1468-001-1394395-95.

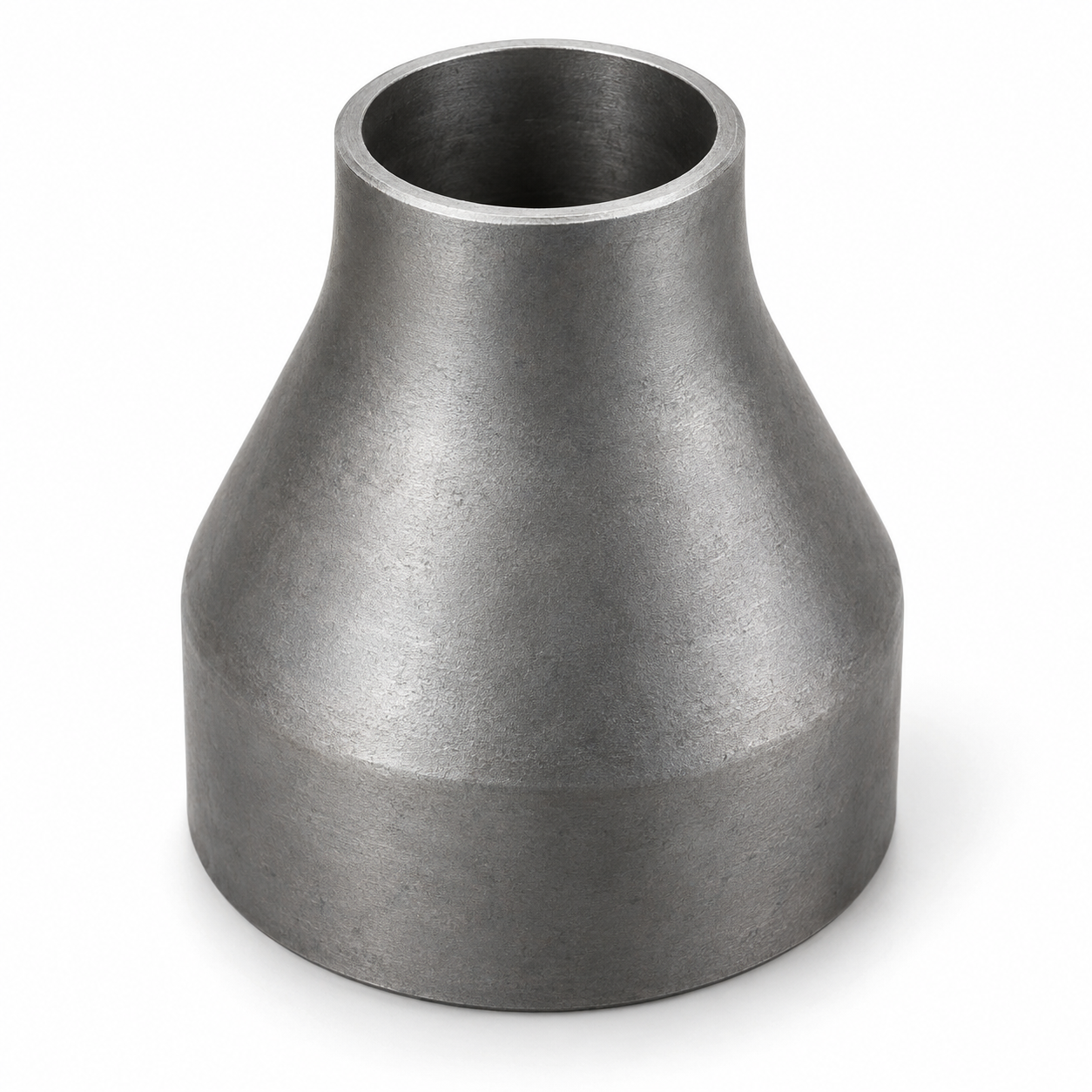

Концентрический переход по своей форме представляет усеченный конус и используется в установке вертикальных участков в трубопроводе, в отличии от эксцентрических переходов, которые устанавливаются в горизонтальных положениях. Переход концентрический по этому ГОСТу является бесшовным, с диаметрами от 38 до 426 мм с различными толщинами стенок.
Обозначения:
DN — Условный проход;
D – больший наружный диаметр торцов переходов;
T — толщина стенки перехода на торцах диаметра D;
D1 – меньший наружный диаметр торцов переходов;
T1 — толщина стенки перехода на торцах диаметра D1;
L – размер между центрами торцов переходов.
Технические характеристики Переход ГОСТ 17378 2001 (Исполнение 1)
| Наименование | DN | D | T | D1 | T1 | L | Масса, кг |
|---|---|---|---|---|---|---|---|
| 1-26,9х2,0-21,3х2,0 | 20 | 26,9 | 2 | 21,3 | 2 | 38 | 0,05 |
| 1-26,9х3,2-21,3х3,2 | 3,2 | 3,2 | 0,07 | ||||
| 1-26,9х4,0-21,3х4,0 | 4 | 4 | 0,09 | ||||
| 1-33,7х2,3-21,3х2,0 | 25 | 33,7 | 2,3 | 2 | 51 | 0,09 | |
| 1-33,7х3,2-21,3х3,2 | 3,2 | 3,2 | 0,12 | ||||
| 1-33,7х4,5-21,3х4,0 | 4,5 | 4 | 0,16 | ||||
| 1-33,7х2,3-26,9х2,0 | 2,3 | 26,9 | 2 | 0,09 | |||
| 1-33,7х3,2-26,9х3,2 | 3,2 | 3,2 | 0,012 | ||||
| 1-33,7х4,5-26,9х4,0 | 4,5 | 4 | 0,06 | ||||
| 1-42,4х2,6-21,3х2,0 | 32 | 42,4 | 2,6 | 21,3 | 2 | 0,13 | |
| 1-42,4х3,6-21,3х3,2 | 3,6 | 3,2 | 0,17 | ||||
| 1-42,4х5,0-21,3х4,0 | 5 | 4 | 0,23 | ||||
| 1-42,4х2,6-26,9х2,0 | 2,6 | 26,9 | 2 | 0,13 | |||
| 1-42,4х3,6-26,9х3,2 | 3,6 | 3,2 | 0,17 | ||||
| 1-42,4х5,0-26,9х4,0 | 5 | 4 | 0,23 | ||||
| 1-42,4х2,6-33,7х2,3 | 2,6 | 33,7 | 2,3 | 0,13 | |||
| 1-42,4х3,6-33,7х3,2 | 3,6 | 3,2 | 0,17 | ||||
| 1-42,4х5,0-33,7х4,5 | 5 | 4,5 | 0,23 | ||||
| 1-48,3х2,6-26,9х2,0 | 40 | 48,3 | 2,6 | 26,9 | 2 | 64 | 0,19 |
| 1-48,3х3,6-26,9х3,2 | 3,6 | 3,2 | 0,25 | ||||
| 1-48,3х5,0-26,9х4,0 | 5 | 4 | 0,34 | ||||
| 1-48,3х3,6-33,7х2,3 | 2,6 | 33,7 | 2,3 | 0,19 | |||
| 1-48,3х3,6-33,7х3,2 | 3,6 | 3,2 | 0,25 | ||||
| 1-48,3х5,0-33,7х4,5 | 5 | 4,5 | 0,34 | ||||
| 1-48,3х2,6-42,4х2,6 | 2,6 | 42,4 | 2,6 | 0,19 | |||
| 1-48,3х3,6-42,4х3,6 | 3,6 | 3,6 | 0,25 | ||||
| 1-48,3х5,0-26,9х5,0 | 5 | 5 | 0,34 | ||||
| 1-60,3х2,9-33,7х2,3 | 50 | 60,3 | 2,9 | 33,7 | 2,3 | 76 | 0,31 |
| 1-60,3х4,0-33,7х3,2 | 4 | 3,2 | 0,42 | ||||
| 1-60,3х5,6-33,7х4,5 | 5,6 | 4,5 | 0,58 | ||||
| 1-60,3х2,9-42,4х2,6 | 2,9 | 42,4 | 2,6 | 0,31 | |||
| 1-60,3х4,0-42,4х3,6 | 4 | 3,6 | 0,42 | ||||
| 1-60,3х5,6-42,4х5,0 | 5,6 | 5 | 0,58 | ||||
| 1-60,3х2,9-48,3х2,6 | 2,9 | 48,3 | 2,6 | 0,31 | |||
| 1-60,3х4,0-48,3х3,6 | 4 | 3,6 | 0,42 | ||||
| 1-60,3х5,6-48,3х5,0 | 5,6 | 5 | 0,58 | ||||
| 1-76,1х2,9-42,4х2,6 | 65 | 76,1 | 2,9 | 42,4 | 2,6 | 89 | 0,47 |
| 1-76,1х5,0-42,4х3,6 | 5 | 3,6 | 0,78 | ||||
| 1-76,1х7,1-42,4х5,0 | 7,1 | 5 | 1,1 | ||||
| 1-76,1х2,9-48,3х2,6 | 2,9 | 48,3 | 2,6 | 0,47 | |||
| 1-76,1х5,0-48,3х3,6 | 5 | 3,6 | 0,78 | ||||
| 1-76,1х7,1-48,3х5,0 | 7,1 | 5 | 1,1 | ||||
| 1-76,1х2,9-60,3х2,9 | 2,9 | 60,3 | 2,9 | 0,47 | |||
| 1-76,1х5,0-60,3х4,0 | 5 | 4 | 0,78 | ||||
| 1-76,1х7,1-60,3х5,6 | 7,1 | 5,6 | 1,1 | ||||
| 1-88,9х3,2-48,3х2,6 | 80 | 88,9 | 3,2 | 48,3 | 2,6 | 0,6 | |
| 1-88,9х5,6-48,3х3,6 | 5,6 | 3,6 | 1 | ||||
| 1-88,9х8,0-48,3х5,0 | 8 | 5 | 1,4 | ||||
| 1-88,9х3,2-60,3х2,9 | 3,2 | 60,3 | 2,9 | 0,6 | |||
| 1-88,9х2,9-60,3х4,0 | 5,6 | 4 | 1 | ||||
| 1-88,9х8,0-60,3х5,6 | 8 | 5,6 | 1,4 | ||||
| 1-88,9х3,2-76,1х2,9 | 3,2 | 76,1 | 2,9 | 0,6 | |||
| 1-88,9х5,6-76,1х5,0 | 5,6 | 5 | 1 | ||||
| 1-88,9х8,0-76,1х7,1 | 8 | 7,1 | 1,4 | ||||
| 1-114,3х3,6-60,3х2,9 | 100 | 114,3 | 3,6 | 60,3 | 2,9 | 102 | 1 |
| 1-114,3х6,3-60,3х4,0 | 6,3 | 4 | 1,7 | ||||
| 1-114,3х8,8-60,3х5,6 | 8,8 | 5,6 | 2,3 | ||||
| 1-114,3х3,6-76,1х2,9 | 3,6 | 76,1 | 2,9 | 1 | |||
| 1-114,3х6,3-76,1х5,0 | 6,3 | 5 | 1,7 | ||||
| 1-114,3х8,8-76,1х7,1 | 8,8 | 7,1 | 2,3 | ||||
| 1-114,3х3,6-88,9х3,2 | 3,6 | 88,9 | 3,2 | 1 | |||
| 1-114,3х6,3-88,9х5,6 | 6,3 | 5,6 | 1,7 | ||||
| 1-114,3х8,8-88,9х8,0 | 8,8 | 8 | 2,3 | ||||
| 1-139,7х4,0-76,1х2,9 | 125 | 139,7 | 4 | 76,1 | 2,9 | 127 | 1,7 |
| 1-139,7х6,3-76,1х5,0 | 6,3 | 5 | 2,6 | ||||
| 1-139,7х10-76,1х7,1 | 10 | 7,1 | 4,1 | ||||
| 1-139,7х4,0-88,9х3,2 | 4 | 88,9 | 3,2 | 1,7 | |||
| 1-139,7х6,3-88,9х5,6 | 6,3 | 5,6 | 2,6 | ||||
| 1-139,7х10-88,9х8,0 | 10 | 8 | 4,1 | ||||
| 1-139,7х4,0-114,3х3,6 | 4 | 114,3 | 3,6 | 1,7 | |||
| 1-139,7х6,3-114,3х6,3 | 6,3 | 6,3 | 2,6 | ||||
| 1-139,7х10-114,3х8,8 | 10 | 8,8 | 4,1 | ||||
| 1-168,3х4,5-88,9х3,2 | 150 | 168,3 | 4,5 | 88,9 | 3,2 | 140 | 2,5 |
| 1-168,3х7,1-88,9х5,6 | 7,1 | 5,6 | 3,9 | ||||
| 1-168,3х11-88,9х8,8 | 11 | 8,8 | 6 | ||||
| 1-168,3х4,5-114,3х3,6 | 4,5 | 114,3 | 3,6 | 2,5 | |||
| 1-168,3х7,1-114,3х6,3 | 7,1 | 6,3 | 3,9 | ||||
| 1-168,3х11-114,3х8,8 | 11 | 8,8 | 6 | ||||
| 1-168,3х4,5-139,7х4,0 | 4,5 | 139,7 | 4 | 2,5 | |||
| 1-168,3х7,1-139,7х6,3 | 7,1 | 6,3 | 3,9 | ||||
| 1-168,3х11-139,7х10 | 11 | 10 | 6 | ||||
| 1-219,1х6,3-114,3х3,6 | 200 | 219,1 | 6,3 | 114,3 | 3,6 | 152 | 5,1 |
| 1-219,1х8,0-114,3х6,3 | 8 | 6,3 | 6,3 | ||||
| 1-219,1х12,5-114,3х8,8 | 12,5 | 8,8 | 9,7 | ||||
| 1-219,1х6,3-139,7х4,0 | 6,3 | 139,7 | 4 | 5,1 | |||
| 1-219,1х8,0-139,7х6,3 | 8 | 6,3 | 6,3 | ||||
| 1-219,1х12,5-139,7х10 | 12,5 | 10 | 9,7 | ||||
| 1-219,1х6,3-168,3х4,5 | 6,3 | 168,3 | 4,5 | 5,1 | |||
| 1-219,1х8,0-168,3х7,1 | 8 | 7,1 | 6,3 | ||||
| 1-219,1х6,3-168,3х4,7 | 12,5 | 11 | 9,7 |
Технические характеристики Переход ГОСТ 17378 2001 (Исполнение 2)
| Наименование | DN | D | T | D1 | T1 | L | Масса, кг |
|---|---|---|---|---|---|---|---|
| 38х2-32х2 | 32 | 38 | 2 | 32 | 2 | 30 | 0,1 |
| 38х3-32х3 | 3 | 3 | 0,2 | ||||
| 38х4-32х4 | 4 | 4 | 0,2 | ||||
| 32х2-25х1,6 | 2 | 25 | 1,6 | 0,1 | |||
| 32х3-25х3 | 3 | 3 | 0,2 | ||||
| 32х4-25х3 | 4 | 3 | 0,2 | ||||
| 45х2,5-25х1,6 | 40 | 45 | 2,5 | 1,6 | 0,1 | ||
| 45х4-25х3 | 4 | 3 | 0,2 | ||||
| 45х5-25х3 | 5 | 3 | 0,3 | ||||
| 45х2,5-32х2 | 2,5 | 32 | 2 | 0,1 | |||
| 45х4-32х4 | 4 | 4 | 0,2 | ||||
| 45х5-32х5 | 5 | 5 | 0,3 | ||||
| 45х2,5-38х2 | 2,5 | 38 | 2 | 0,1 | |||
| 45х4-38х4 | 4 | 4 | 0,2 | ||||
| 45х5-38х5 | 5 | 5 | 0,3 | ||||
| 57х3-25х1,6 | 50 | 57 | 3 | 25 | 1,6 | 45 | 0,2 |
| 57х4-25х1,6 | 4 | 1,6 | 0,3 | ||||
| 57х5-25х3 | 5 | 3 | 0,3 | ||||
| 57х6-25х3 | 6 | 3 | 0,4 | ||||
| Переход концентрический ГОСТ 17378-2001 57х3-32х2 | 3 | 32 | 2 | 0,2 | |||
| Переход концентрический ГОСТ 17378-2001 57х4-32х2 | 4 | 2 | 0,3 | ||||
| Переход концентрический ГОСТ 17378-2001 57х5-32х3 | 5 | 3 | 0,3 | ||||
| Переход концентрический ГОСТ 17378-2001 57х6-32х4 | 6 | 4 | 0,4 | ||||
| Переход концентрический ГОСТ 17378-2001 57х3-38х2 | 3 | 38 | 2 | 0,2 | |||
| Переход концентрический ГОСТ 17378-2001 57х4-38х4 | 4 | 4 | 0,3 | ||||
| Переход концентрический ГОСТ 17378-2001 57х5-38х4 | 5 | 4 | 0,3 | ||||
| Переход концентрический ГОСТ 17378-2001 57х6-38х4 | 6 | 4 | 0,4 | ||||
| Переход концентрический ГОСТ 17378-2001 57х3-45х2,5 | 3 | 45 | 2,5 | 60 | 0,2 | ||
| Переход концентрический ГОСТ 17378-2001 57х4-45х2,5 | 4 | 2,5 | 0,3 | ||||
| Переход концентрический ГОСТ 17378-2001 57х5-45х4 | 5 | 4 | 0,3 | ||||
| Переход концентрический ГОСТ 17378-2001 57х6-45х5 | 6 | 5 | 0,4 | ||||
| 76х3-38х2 | 65 | 76 | 3 | 38 | 2 | 55 | 0,3 |
| 76х3,5-38х2,5 | 3,5 | 2,5 | 0,4 | ||||
| 76х5-38х3 | 5 | 3 | 0,6 | ||||
| 76х6-38х3 | 6 | 3 | 0,6 | ||||
| 76х7-38х4 | 7 | 4 | 0,7 | ||||
| 76х3-45х2,5 | 3 | 45 | 2,5 | 70 | 0,4 | ||
| 76х3,5-38х2,5 | 3,5 | 2,5 | 0,5 | ||||
| 76х5-38х4 | 5 | 4 | 0,6 | ||||
| 76х6-38х4 | 6 | 4 | 0,7 | ||||
| 76х7-38х5 | 7 | 5 | 0,8 | ||||
| 76х3-57х3 | 3 | 57 | 3 | 0,3 | |||
| 76х3,5-57х3 | 3,5 | 3 | 0,4 | ||||
| 76х5-57х4 | 5 | 4 | 0,6 | ||||
| 76х6-57х5 | 6 | 5 | 0,7 | ||||
| 76х7-57х6 | 7 | 6 | 0,8 | ||||
| 89х3,5-45х2,5 | 80 | 89 | 3,5 | 45 | 2,5 | 75 | 0,6 |
| 89х6-45х4 | 6 | 4 | 0,9 | ||||
| 89х8-45х5 | 8 | 5 | 1,2 | ||||
| Переход концентрический ГОСТ 17378-2001 89х3,5-57х3 | 3,5 | 57 | 3 | 0,6 | |||
| Переход концентрический ГОСТ 17378-2001 89х6-57х4 | 6 | 4 | 0,9 | ||||
| Переход концентрический ГОСТ 17378-2001 89х8-57х5 | 8 | 5 | 0,2 | ||||
| Переход концентрический ГОСТ 17378-2001 89х3,5-76х3,5 | 3,5 | 76 | 3,5 | 0,6 | |||
| Переход концентрический ГОСТ 17378-2001 89х6-76х5 | 6 | 5 | 0,9 | ||||
| Переход концентрический ГОСТ 17378-2001 89х8-76х6 | 8 | 6 | 1,2 | ||||
| 108х4-57х3 | 100 | 108 | 4 | 57 | 3 | 80 | 0,9 |
| 108х6-57х4 | 6 | 4 | 1,2 | ||||
| Переход концентрический ГОСТ 17378-2001 108х8-57х5 | 8 | 5 | 1,6 | ||||
| Переход концентрический ГОСТ 17378-2001 108х9-57х6 | 9 | 6 | 1,8 | ||||
| 108х4-76х3,5 | 4 | 76 | 3,5 | 0,9 | |||
| 108х6-76х5 | 6 | 5 | 1,2 | ||||
| 108х8-76х6 | 8 | 6 | 1,6 | ||||
| 108х9-76х7 | 9 | 7 | 1,8 | ||||
| Переход концентрический ГОСТ 17378-2001 108х4-89х3,5 | 4 | 89 | 3,5 | 80 | 0,9 | ||
| Переход концентрический ГОСТ 17378-2001 108х6-89х6 | 6 | 6 | 1,2 | ||||
| 108х8-89х8 | 8 | 8 | 1,6 | ||||
| 108х9-89х8 | 9 | 8 | 1,8 | ||||
| 114х4-57х3 | 114 | 4 | 57 | 3 | 1 | ||
| 114х6-57х4 | 6 | 4 | 1,3 | ||||
| 114х8-57х5 | 8 | 5 | 1,7 | ||||
| 114х9-57х6 | 9 | 6 | 1,9 | ||||
| 114х4-76х3,6 | 4 | 76 | 3,5 | 1 | |||
| 114х6-76х5 | 6 | 5 | 1,3 | ||||
| 114х8-76х6 | 8 | 6 | 1,7 | ||||
| 114х9-76х7 | 9 | 7 | 1,9 | ||||
| 114х4-89х3,5 | 4 | 89 | 3,5 | 1 | |||
| 114х6-89х6 | 6 | 6 | 1,3 | ||||
| 114х8-89х8 | 8 | 8 | 1,7 | ||||
| 114х9-89х8 | 9 | 8 | 1,9 | ||||
| 133х4-57х3 | 125 | 133 | 4 | 57 | 3 | 100 | 1,3 |
| 133х8-57х4 | 8 | 4 | 2,5 | ||||
| 133х10-57х5 | 10 | 5 | 3,1 | ||||
| Переход концентрический ГОСТ 17378-2001 133х5-76х3,5 | 5 | 76 | 3,5 | 1,6 | |||
| Переход концентрический ГОСТ 17378-2001 133х8-76х5 | 8 | 5 | 2,5 | ||||
| Переход концентрический ГОСТ 17378-2001 133х10-76х6 | 10 | 6 | 3,1 | ||||
| Переход концентрический ГОСТ 17378-2001 133х4-89х3,5 | 4 | 89 | 3,5 | 1,3 | |||
| Переход концентрический ГОСТ 17378-2001 133х6-89х5 | 6 | 5 | 1,9 | ||||
| Переход концентрический ГОСТ 17378-2001 133х8-89х6 | 8 | 6 | 2,5 | ||||
| Переход концентрический ГОСТ 17378-2001 133х5-108х4 | 5 | 108 | 4 | 1,6 | |||
| Переход концентрический ГОСТ 17378-2001 133х8-108х6 | 8 | 6 | 2,5 | ||||
| Переход концентрический ГОСТ 17378-2001 133х8-108х8 | 8 | 8 | 2,5 | ||||
| Переход концентрический ГОСТ 17378-2001 133х10-108х9 | 10 | 9 | 3,1 | ||||
| Переход концентрический ГОСТ 17378-2001 133х5-114х4 | 5 | 114 | 4 | 1,6 | |||
| Переход концентрический ГОСТ 17378-2001 133х8-114х6 | 8 | 6 | 2,5 | ||||
| Переход концентрический ГОСТ 17378-2001 133х8-114х8 | 8 | 8 | 2,5 | ||||
| Переход концентрический ГОСТ 17378-2001 133х10-114х9 | 10 | 9 | 3,1 | ||||
| 159х4,5-57х3 | 150 | 159 | 4,5 | 57 | 3 | 75 | 1,5 |
| 159х8-57х4 | 8 | 4 | 2,6 | ||||
| 159х10-57х5 | 10 | 5 | 3,2 | ||||
| 159х12-57х6 | 12 | 6 | 3,9 | ||||
| 159х4,5-76х3,5 | 4,5 | 76 | 3,5 | 1,5 | |||
| 159х8-76х5 | 8 | 5 | 2,6 | ||||
| 159х10-76х6 | 10 | 6 | 3,2 | ||||
| 159х12-76х7 | 12 | 7 | 3,9 | ||||
| 159х4,5-89х3,5 | 4,5 | 89 | 3,5 | 130 | 2,3 | ||
| 159х8-89х6 | 8 | 6 | 3,9 | ||||
| 159х10-89х8 | 10 | 8 | 4,8 | ||||
| 159х12-89х8 | 12 | 8 | 5,9 | ||||
| 159х4,5-108х4 | 4,5 | 108 | 4 | 2,3 | |||
| 159х8-108х6 | 8 | 6 | 3,9 | ||||
| 159х10-108х8 | 10 | 8 | 4,8 | ||||
| 159х12-108х9 | 12 | 9 | 5,9 | ||||
| 159х4,5-114х4 | 4,5 | 114 | 4 | 2,3 | |||
| 159х8-114х6 | 8 | 6 | 3,9 | ||||
| 159х10-114х8 | 10 | 8 | 4,8 | ||||
| 159х12-114х9 | 12 | 9 | 5,9 | ||||
| 159х4,5-133х4 | 4,5 | 133 | 4 | 2,3 | |||
| 159х8-133х8 | 8 | 8 | 3,9 | ||||
| 159х10-133х10 | 10 | 10 | 4,8 | ||||
| 159х12-133х10 | 12 | 10 | 5,9 | ||||
| 168х4,5-57х3 | 168 | 4,5 | 57 | 3 | 75 | 1,6 | |
| 168х8-57х4 | 8 | 4 | 2,7 | ||||
| 168х10-57х5 | 10 | 5 | 3,3 | ||||
| 168х12-57х6 | 12 | 6 | 4 | ||||
| 168х4,5-76х3,5 | 4,5 | 76 | 3,5 | 1,6 | |||
| 168х8-76х5 | 8 | 5 | 2,7 | ||||
| 168х10-76х6 | 10 | 6 | 3,3 | ||||
| 168х12-76х7 | 12 | 7 | 4 | ||||
| 168х4,5-89х3,5 | 4,5 | 89 | 3,5 | 130 | 2,6 | ||
| 168х8-89х6 | 8 | 6 | 4,1 | ||||
| 168х10-89х8 | 10 | 8 | 5,1 | ||||
| 168х12-89х8 | 12 | 8 | 6,2 | ||||
| 168х4,5-108х4 | 4,5 | 108 | 4 | 2,6 | |||
| 168х8-108х6 | 8 | 6 | 4,1 | ||||
| 168х10-108х8 | 10 | 8 | 5,1 | ||||
| 168х12-108х9 | 12 | 9 | 6,2 | ||||
| 168х4,5-114х4 | 4,5 | 114 | 4 | 2,6 | |||
| 168х8-114х6 | 8 | 6 | 4,1 | ||||
| 168х10-114х8 | 10 | 8 | 5,1 | ||||
| 168х12-114х9 | 12 | 9 | 6,2 | ||||
| 168х4,5-133х4 | 4,5 | 133 | 4 | 2,6 | |||
| 168х8-133х8 | 8 | 8 | 4,1 | ||||
| 168х10-133х10 | 10 | 10 | 5,1 | ||||
| 168х12-133х10 | 12 | 10 | 6,2 | ||||
| 219х6-57х3 | 200 | 219 | 6 | 57 | 3 | 95 | 2,9 |
| 219х10-57х4 | 10 | 4 | 4,6 | ||||
| 219х12-57х4 | 12 | 4 | 5,5 | ||||
| 219х14-57х5 | 14 | 5 | 6,4 | ||||
| 219х16-57х6 | 16 | 6 | 7,3 | ||||
| 219х6-76х3,5 | 6 | 76 | 3,5 | 2,9 | |||
| 219х10-76х5 | 10 | 5 | 4,6 | ||||
| 219х12-76х5 | 12 | 5 | 5,5 | ||||
| 219х14-76х6 | 14 | 6 | 6,4 | ||||
| 219х16-76х7 | 16 | 7 | 7,3 | ||||
| 219х6-89х3,5 | 6 | 89 | 3,5 | 2,9 | |||
| 219х10-89х5 | 10 | 5 | 4,6 | ||||
| 219х12-89х5 | 12 | 5 | 5,5 | ||||
| 219х14-89х6 | 14 | 6 | 6,4 | ||||
| 219х16-89х8 | 16 | 8 | 7,3 | ||||
| 219х6-108х4 | 6 | 108 | 4 | 2,9 | |||
| 219х10-108х6 | 10 | 6 | 4,6 | ||||
| 219х12-108х8 | 12 | 8 | 5,5 | ||||
| 219х14-108х8 | 14 | 8 | 6,4 | ||||
| 219х16-108х9 | 16 | 9 | 7,3 | ||||
| 219х6-114х4 | 6 | 114 | 4 | 2,9 | |||
| 219х10-114х6 | 10 | 6 | 4,6 | ||||
| 219х12-114х8 | 12 | 8 | 5,5 | ||||
| 219х14-114х8 | 14 | 8 | 6,4 | ||||
| 219х16-114х9 | 16 | 9 | 7,3 | ||||
| 219х6-133х4 | 6 | 133 | 4 | 140 | 4,4 | ||
| 219х10-133х8 | 10 | 8 | 7,2 | ||||
| 219х12-133х8 | 12 | 8 | 8,8 | ||||
| 219х14-133х10 | 14 | 10 | 10 | ||||
| 219х16-133х10 | 16 | 10 | 12 | ||||
| 219х6-159х4,5 | 6 | 159 | 4,5 | 4,4 | |||
| 219х10-159х8 | 10 | 8 | 7,2 | ||||
| 219х12-159х10 | 12 | 10 | 8,8 | ||||
| 219х14-159х12 | 14 | 12 | 10 | ||||
| 219х16-159х12 | 16 | 12 | 12 | ||||
| 219х6-168х4,5 | 6 | 168 | 4,5 | 4,4 | |||
| 219х10-168х8 | 10 | 8 | 7,2 | ||||
| 219х12-168х10 | 12 | 10 | 8,8 | ||||
| 219х14-168х12 | 14 | 12 | 10 | ||||
| 219х16-168х12 | 16 | 12 | 12 | ||||
| 273х7-108х4 | 250 | 273 | 7 | 108 | 4 | 6 | |
| 273х10-108х6 | 10 | 6 | 8,5 | ||||
| 273х12-108х8 | 12 | 8 | 10 | ||||
| 273х14-108х8 | 14 | 8 | 12 | ||||
| 273х16-108х9 | 16 | 9 | 13 | ||||
| 273х18-108х9 | 18 | 9 | 15 | ||||
| 273х7-114х4 | 7 | 114 | 4 | 6 | |||
| 273х10-114х6 | 10 | 6 | 8,5 | ||||
| 273х12-114х8 | 12 | 8 | 10 | ||||
| 273х14-114х8 | 14 | 8 | 12 | ||||
| 273х16-114х9 | 16 | 9 | 13 | ||||
| 273х18-114х9 | 18 | 9 | 15 | ||||
| 273х7-133х4 | 7 | 133 | 4 | 6 | |||
| 273х10-133х6 | 10 | 6 | 8,5 | ||||
| 273х12-133х8 | 12 | 8 | 10 | ||||
| 273х14-133х8 | 14 | 8 | 12 | ||||
| 273х16-133х10 | 16 | 10 | 13 | ||||
| 273х18-133х10 | 18 | 10 | 15 | ||||
| 273х7-159х4,5 | 7 | 159 | 4,5 | 8,3 | |||
| 273х10-159х8 | 10 | 8 | 12 | ||||
| 273х12-159х10 | 12 | 10 | 14 | ||||
| 273х14-159х10 | 14 | 10 | 16 | ||||
| 273х16-159х12 | 16 | 12 | 18 | ||||
| 273х18-159х12 | 18 | 12 | 20 | ||||
| 273х7-168х4,5 | 7 | 168 | 4,5 | 180 | 8,3 | ||
| 273х10-168х8 | 10 | 8 | 12 | ||||
| 273х12-168х10 | 12 | 10 | 14 | ||||
| 273х14-168х10 | 14 | 10 | 16 | ||||
| 273х16-168х12 | 16 | 12 | 18 | ||||
| 273х18-168х12 | 18 | 12 | 20 | ||||
| 273х7-219х6 | 7 | 219 | 6 | 8,3 | |||
| 273х10-219х8 | 10 | 8 | 12 | ||||
| 273х12-219х10 | 12 | 10 | 14 | ||||
| 273х14-219х12 | 14 | 12 | 16 | ||||
| 273х16-219х14 | 16 | 14 | 18 | ||||
| 273х18-219х16 | 18 | 16 | 20 | ||||
| 325х8-108х4 | 300 | 325 | 8 | 108 | 4 | 140 | 9 |
| 325х10-108х4 | 10 | 4 | 11 | ||||
| 325х12-108х6 | 12 | 6 | 16 | ||||
| 325х14-108х6 | 14 | 6 | 18 | ||||
| 325х16-108х8 | 16 | 8 | 20 | ||||
| 325х18-108х8 | 18 | 8 | 23 | ||||
| 325х22-108х9 | 22 | 9 | 28 | ||||
| 325х8-114х4 | 8 | 114 | 4 | 9 | |||
| 325х10-114х4 | 10 | 4 | 11 | ||||
| 325х12-114х6 | 12 | 6 | 16 | ||||
| 325х14-114х6 | 14 | 6 | 18 | ||||
| 325х16-114х8 | 16 | 8 | 20 | ||||
| 325х18-114х8 | 18 | 8 | 23 | ||||
| 325х22-114х9 | 22 | 9 | 28 | ||||
| 325х8-133х5 | 8 | 133 | 5 | 11 | |||
| 325х10-133х6 | 10 | 6 | 13 | ||||
| 325х12-133х8 | 12 | 8 | 16 | ||||
| 325х14-133х8 | 14 | 8 | 18 | ||||
| 325х16-133х8 | 16 | 8 | 20 | ||||
| 325х18-133х10 | 18 | 10 | 23 | ||||
| 325х22-133х10 | 22 | 10 | 18 | ||||
| 325х8-159х4,5 | 8 | 159 | 4,5 | 11 | |||
| 325х10-159х6 | 10 | 6 | 14 | ||||
| 325х12-159х8 | 12 | 8 | 16 | ||||
| 325х14-159х8 | 14 | 8 | 18 | ||||
| 325х16-159х10 | 16 | 10 | 20 | ||||
| 325х18-159х10 | 18 | 10 | 23 | ||||
| 325х22-159х12 | 22 | 12 | 28 | ||||
| 325х8-219х7 | 8 | 219 | 7 | 180 | 11 | ||
| 325х10-219х8 | 10 | 8 | 14 | ||||
| 325х12-219х10 | 12 | 10 | 17 | ||||
| 325х14-219х10 | 14 | 10 | 20 | ||||
| 325х16-219х12 | 16 | 12 | 22 | ||||
| 325х18-219х14 | 18 | 14 | 25 | ||||
| 325х22-219х16 | 22 | 16 | 31 | ||||
| 325х8-273х7 | 8 | 273 | 7 | 11 | |||
| 325х10-273х10 | 10 | 10 | 14 | ||||
| 325х12-273х12 | 12 | 12 | 17 | ||||
| 325х14-273х12 | 14 | 12 | 20 | ||||
| 325х16-273х14 | 16 | 14 | 22 | ||||
| 325х18-273х16 | 18 | 16 | 25 | ||||
| 325х22-273х18 | 22 | 18 | 31 | ||||
| Переход концентрический ГОСТ 17378-2001 377х12-159х6 | 350 | 377 | 12 | 159 | 6 | 220 | 22 |
| Переход концентрический ГОСТ 17378-2001 377х16-159х8 | 16 | 8 | 29 | ||||
| Переход концентрический ГОСТ 17378-2001 377х20-159х10 | 20 | 10 | 25 | ||||
| Переход концентрический ГОСТ 17378-2001 377х24-159х12 | 24 | 12 | 42 | ||||
| Переход концентрический ГОСТ 17378-2001 377х26-159х12 | 26 | 12 | 45 | ||||
| Переход концентрический ГОСТ 17378-2001 377х12-168х6 | 12 | 168 | 6 | 22 | |||
| Переход концентрический ГОСТ 17378-2001 377х16-168х8 | 16 | 8 | 29 | ||||
| Переход концентрический ГОСТ 17378-2001 377х20-168х10 | 20 | 10 | 35 | ||||
| Переход концентрический ГОСТ 17378-2001 377х24-168х12 | 24 | 12 | 42 | ||||
| Переход концентрический ГОСТ 17378-2001 377х26-168х12 | 26 | 12 | 45 | ||||
| Переход концентрический ГОСТ 17378-2001 377х12-219х8 | 12 | 219 | 8 | 22 | |||
| Переход концентрический ГОСТ 17378-2001 377х16-219х10 | 16 | 10 | 29 | ||||
| Переход концентрический ГОСТ 17378-2001 377х20-219х12 | 20 | 12 | 35 | ||||
| Переход концентрический ГОСТ 17378-2001 377х24-219х14 | 24 | 14 | 42 | ||||
| Переход концентрический ГОСТ 17378-2001 377х26-219х16 | 26 | 16 | 45 | ||||
| Переход концентрический ГОСТ 17378-2001 377х10-273х7 | 10 | 273 | 7 | 20 | |||
| Переход концентрический ГОСТ 17378-2001 377х12-273х10 | 12 | 10 | 24 | ||||
| Переход концентрический ГОСТ 17378-2001 377х14-273х12 | 14 | 12 | 28 | ||||
| Переход концентрический ГОСТ 17378-2001 377х16-273х12 | 16 | 12 | 31 | ||||
| Переход концентрический ГОСТ 17378-2001 377х20-273х16 | 20 | 16 | 38 | ||||
| Переход концентрический ГОСТ 17378-2001 377х24-273х18 | 24 | 18 | 45 | ||||
| Переход концентрический ГОСТ 17378-2001 377х26-273х18 | 26 | 18 | 49 | ||||
| Переход концентрический ГОСТ 17378-2001 377х10-325х8 | 10 | 325 | 8 | 20 | |||
| Переход концентрический ГОСТ 17378-2001 377х12-325х10 | 12 | 10 | 24 | ||||
| Переход концентрический ГОСТ 17378-2001 377х14-325х12 | 14 | 12 | 28 | ||||
| Переход концентрический ГОСТ 17378-2001 377х16-325х16 | 16 | 16 | 31 | ||||
| Переход концентрический ГОСТ 17378-2001 377х20-325х18 | 20 | 18 | 38 | ||||
| Переход концентрический ГОСТ 17378-2001 377х24-325х22 | 24 | 22 | 45 | ||||
| Переход концентрический ГОСТ 17378-2001 377х26-325х22 | 26 | 22 | 49 | ||||
| Переход концентрический ГОСТ 17378-2001 426х12-159х8 | 400 | 426 | 12 | 159 | 8 | 37 | |
| Переход концентрический ГОСТ 17378-2001 426х16-159х10 | 16 | 10 | 53 | ||||
| Переход концентрический ГОСТ 17378-2001 426х20-159х10 | 20 | 10 | 65 | ||||
| Переход концентрический ГОСТ 17378-2001 426х22-159х10 | 22 | 10 | 71 | ||||
| Переход концентрический ГОСТ 17378-2001 426х26-159х12 | 26 | 12 | 83 | ||||
| Переход концентрический ГОСТ 17378-2001 426х28-159х12 | 28 | 12 | 89 | ||||
| Переход концентрический ГОСТ 17378-2001 426х12-168х8 | 12 | 168 | 8 | 37 | |||
| Переход концентрический ГОСТ 17378-2001 426х16-168х10 | 16 | 10 | 53 | ||||
| Переход концентрический ГОСТ 17378-2001 426х20-168х10 | 20 | 10 | 65 | ||||
| Переход концентрический ГОСТ 17378-2001 426х22-168х10 | 22 | 10 | 71 | ||||
| Переход концентрический ГОСТ 17378-2001 426х26-168х12 | 26 | 12 | 83 | ||||
| Переход концентрический ГОСТ 17378-2001 426х28-168х12 | 28 | 12 | 89 | ||||
| Переход концентрический ГОСТ 17378-2001 426х12-219х8 | 12 | 219 | 8 | 32 | |||
| Переход концентрический ГОСТ 17378-2001 426х16-219х10 | 16 | 10 | 45 | ||||
| Переход концентрический ГОСТ 17378-2001 426х20-219х12 | 20 | 12 | 56 | ||||
| Переход концентрический ГОСТ 17378-2001 426х22-219х12 | 22 | 12 | 61 | ||||
| Переход концентрический ГОСТ 17378-2001 426х26-219х14 | 26 | 14 | 72 | ||||
| Переход концентрический ГОСТ 17378-2001 426х28-219х16 | 28 | 16 | 76 | ||||
| Переход концентрический ГОСТ 17378-2001 426х12-219х8 | 12 | 273 | 10 | 27 | |||
| Переход концентрический ГОСТ 17378-2001 426х16-219х10 | 16 | 12 | 36 | ||||
| Переход концентрический ГОСТ 17378-2001 426х20-219х12 | 20 | 14 | 44 | ||||
| Переход концентрический ГОСТ 17378-2001 426х22-219х12 | 22 | 14 | 48 | ||||
| Переход концентрический ГОСТ 17378-2001 426х26-219х14 | 26 | 18 | 56 | ||||
| Переход концентрический ГОСТ 17378-2001 426х28-219х16 | 28 | 18 | 59 | ||||
| Переход концентрический ГОСТ 17378-2001 426х10-325х8 | 10 | 325 | 8 | 23 | |||
| Переход концентрический ГОСТ 17378-2001 426х12-325х10 | 12 | 10 | 27 | ||||
| Переход концентрический ГОСТ 17378-2001 426х14-325х12 | 14 | 12 | 31 | ||||
| Переход концентрический ГОСТ 17378-2001 426х16-325х12 | 16 | 12 | 36 | ||||
| Переход концентрический ГОСТ 17378-2001 426х20-325х16 | 20 | 16 | 44 | ||||
| Переход концентрический ГОСТ 17378-2001 426х22-325х16 | 22 | 18 | 48 | ||||
| Переход концентрический ГОСТ 17378-2001 426х26-325х20 | 26 | 20 | 56 | ||||
| Переход концентрический ГОСТ 17378-2001 426х28-325х22 | 28 | 22 | 59 | ||||
| Переход концентрический ГОСТ 17378-2001 426х10-377х10 | 10 | 377 | 10 | 23 | |||
| Переход концентрический ГОСТ 17378-2001 426х12-377х12 | 12 | 12 | 27 | ||||
| Переход концентрический ГОСТ 17378-2001 426х14-377х14 | 14 | 14 | 31 | ||||
| Переход концентрический ГОСТ 17378-2001 426х16-37х16 | 16 | 16 | 36 | ||||
| Переход концентрический ГОСТ 17378-2001 426х20-377х20 | 20 | 20 | 44 | ||||
| Переход концентрический ГОСТ 17378-2001 426х22-377х20 | 22 | 20 | 48 | ||||
| Переход концентрический ГОСТ 17378-2001 426х26-377х24 | 26 | 24 | 56 | ||||
| Переход концентрический ГОСТ 17378-2001 426х28-377х26 | 28 | 26 | 59 | ||||
| 530х12-377х10 | 500 | 530 | 12 | 377 | 10 | 300 | 46 |
| 530х14-377х12 | 14 | 12 | 54 | ||||
| 530х16-377х12 | 16 | 12 | 61 | ||||
| 530х20-377х16 | 20 | 16 | 75 | ||||
| 530х22-377х20 | 22 | 20 | 81 | ||||
| 530х26-377х22 | 26 | 22 | 94 | ||||
| 530х12-426х10 | 12 | 426 | 10 | 46 | |||
| 530х14-426х12 | 14 | 12 | 54 | ||||
| 530х16-426х16 | 16 | 16 | 61 | ||||
| 530х20-426х16 | 20 | 16 | 75 | ||||
| 530х22-426х20 | 22 | 20 | 81 | ||||
| 530х26-426х20 | 26 | 20 | 94 |
Наша компания предлагает Вам концентрические и эксцентрические переходы ГОСТ 17378 2001 высокого качества, со всеми нормативными документами, различных диаметров и марок сталей, под заказ или из наличия на складе в Магнитогорске, Первоуральске или в Екатеринбурге, за доступную для Вас цену, с который Вы можете ознакомиться в нашем прайс-листе.
