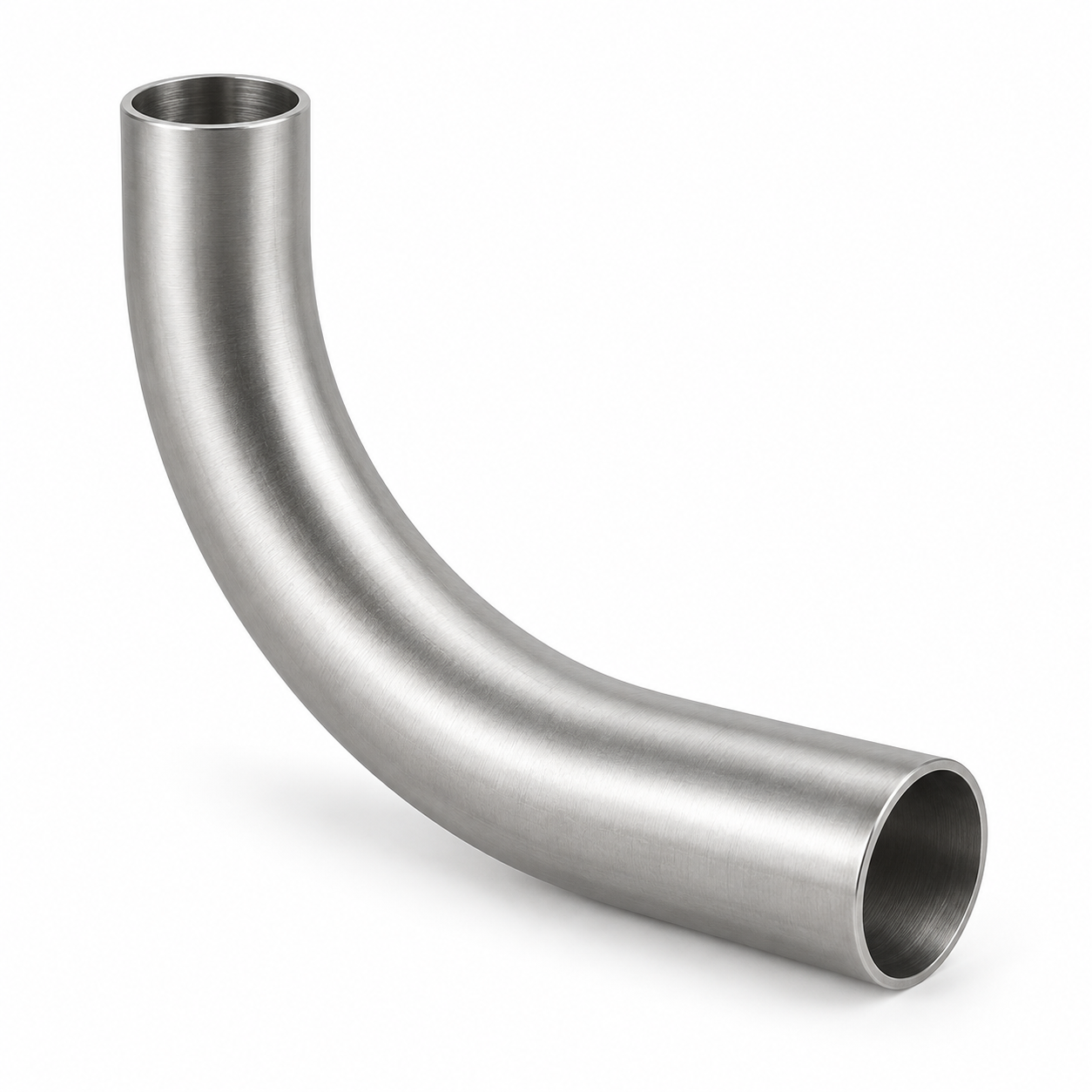

Отвод ОСТ 34.10.420-90
Технические характеристики:
Угол гиба: 45°, 60°, 90°, 180°
Рабочее давление: до 2,2 МПа
Рабочая температура: от -60°С до +300°С
Материал: 08Х18Н10Т или 12Х18Н10Т по ГОСТ 9940, ГОСТ 9941 ТУ 14-3-197-89 (технические требования по ГОСТ 5632)
Метод изготовления: горячая протяжка.
Изготовление и применение
Отводы стальные гнутые по ОСТ 34 10 420-90 изготавливаются из коррозионностойкой стали для трубопроводов групп В и С атомных станций по «Правилам АЭУ». Р раб.< 2,2 МПа (22 кгс/см2) t < 300°С. Допускается применение гнутых отводов по данному стандарту для трубопроводов, на которые распространяются РД 03-94 «Правила пара и горячей воды» и СНиП 3.05.05-84
Материал из которого изготавливаются гнутые стальные отводы - трубы стальные бесшовные из стали марок 08Х18Н10Т или 12Х18Н10Т по ГОСТ 9940, ГОСТ 9941 ТУ 14-3-197-89 (технические требования по ГОСТ 5632).
Углы гиба 15°, 30°, 45°, 60°, 90°
Обозначение:
DN - Условный проход;
D – наружный диаметр торцов отводов;
T - толщина стенки отвода на торцах диаметра D;
Tв – толщина стенки отводов в неторцевых сечениях;
С - размер между центрами торцов отводов с Θ=180°;
В - размер между плоскостью торцов и наиболее удаленной от нее точкой наружной поверхности отводов с Θ=180°;
F - размер между плоскостью одного торца и центром другого торца отводов с Θ=90;
Н - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=45°;
R - радиус кривизны осевой линии (радиус изгиба) отводов;
W - размер между плоскостью торца и точкой пересечения касательных к осевой линии в точках ее пересечения с плоскостями торцов отводов с Θ=60°;
Θ - угол между плоскостями торцов (угол изгиба) отводов.
при PN(P) до 16 МПа и температуре .от -70°С до +450°С
Пример условного обозначения гнутых отводов ОСТ 34-10-420-90:
С углом гиба φ =60°, из трубы диаметром Дн =57 мм долщиной стенки S= 3 мм, прямыми участками а= 150 мм, a1= 150 мм
с длиной развертки 614 мм на условное давление Ру 2,5 МПа для трубопроводов группы В, на которые распространяются «Правила АЭУ»:
Отвод В 60°- 57х3 — 150х150-614-2,5 ОСТ 34-10-420-90
То же, для трубопроводов группы С, на которые распространяются «Правила АЭУ»:
Отвод С 60°- 57х3-150х150-614-2,5 ОСТ 34-10-420-90
То же для трубопроводов, на которые распространяются «Правила пара и горячей воды»:
Отвод П 60°-57х3-150х150-614-2,5 ОСТ 34-10-420-90
То же для трубопроводов, на которые распространяются СНиП 3.05.05-84:
Отвод 60°-57х 3-150х150-614-2,5 ОСТ 34-10-420-90
Отводы гнутые ОСТ 34.10-420-90
Наименование: | Ру., Мпа |
---|---|
П90 325х12-500х700 |
2,5 |
П60 325х12-500х700 | |
П45 325х12-500х700 | |
325х12-500х700 | |
П15 325х12-500х700 | |
П90 273х11-500х700 | |
П60 273х11-500х700 | |
П45 273х11-500х700 | |
273х11-500х700 | |
П15 273х11-500х700 | |
П90 219х11-500х500 | |
П60 219х11-500х500 | |
П45 219х11-500х500 | |
219х11-500х500 | |
П15 219х11-500х500 | |
П90 159х6-500х500 | |
П60 159х6-500х500 | |
П45 159х6-500х500 | |
159х6-500х500 | |
П15 159х6-500х500 | |
П90 133х6-500х500 | |
П60 133х6-500х500 | |
П45 133х6-500х500 | |
133х6-500х500 | |
П15 133х6-500х500 | |
П90 108х5-200х150 | |
П60 108х5-200х150 | |
П45 108х5-200х150 | |
108х5-200х150 | |
П15 108х5-200х150 | |
П90 89х5-200х150 | |
П60 89х5-200х150 | |
П45 89х5-200х150 | |
89х5-200х150 | |
П15 89х5-200х150 | |
П90 76×4,5-150×150 | |
П60 76×4,5-150×150 | |
П45 76×4,5-150×150 | |
76×4,5-150×150 | |
П15 76×4,5-150×150 |
ехнические характеристики отводов, произведенных по ОСТ 34.10.420 01
DY | DH | S | Прямой участок | R | Углы гибов φ | Масса 1м, кг | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
15° | 30° | 45° | 60° | 90° | |||||||
a | a1 | lP | lP | lP | lP | lP | |||||
10 | 14 | 2,0 | 100 | 100 | 100 | 26 | 52 | 78 | 106 | 157 | 0,59 |
15 | 18 | 2,5 | 0,79 | ||||||||
20 | 25 | 3,0 | 1,13 | ||||||||
25 | 32 | 2,5 | 1,48 | ||||||||
32 | 38 | 3,0 | 150 | 39 | 79 | 118 | 157 | 236 | 1,78 | ||
50 | 57 | 150 | 150 | 300 | 79 | 157 | 236 | 314 | 471 | 4,0 | |
65 | 76 | 4,5 | 5,4 | ||||||||
80 | 89 | 5,0 | 200 | 400 | 105 | 210 | 314 | 419 | 628 | 7,38 | |
100 | 108 | 600 | 157 | 314 | 471 | 628 | 942 | 12,78 | |||
125 | 133 | 6,0 | 500 | 500 | 18,9 | ||||||
150 | 159 | 650 | 170 | 340 | 510 | 680 | 1021 | 22,78 | |||
200 | 219 | 11 | 1000 | 262 | 524 | 785 | 1047 | 1570 | 56,8 | ||
250 | 273 | 600 | 1370 | 359 | 717 | 1076 | 1435 | 2152 | 71,5 | ||
300 | 325 | 12 | 700 | 93,2 |
