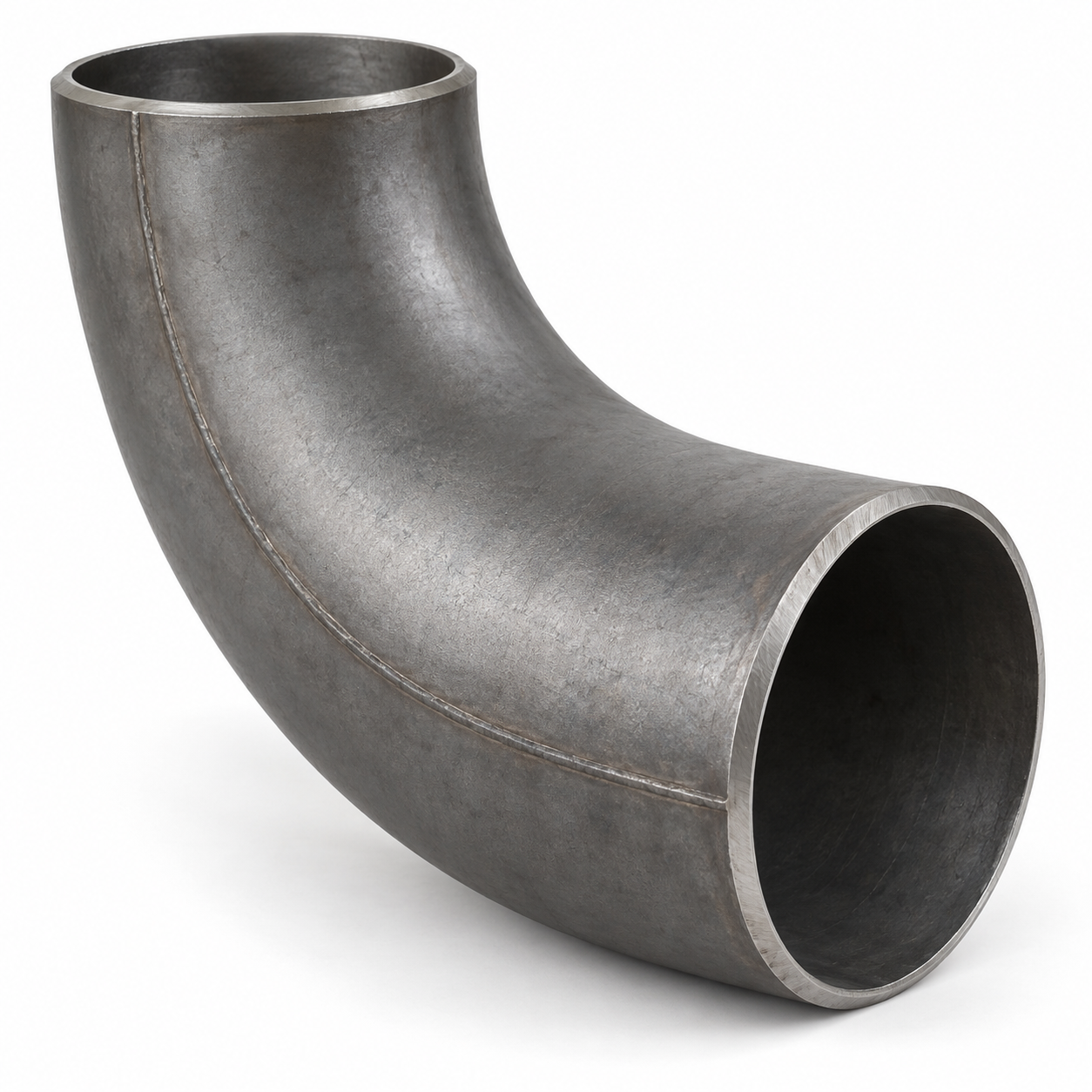

Надежность в каждой детали.ТУ 102-488 - Отводы штампосварные крутоизогнутые
Поставка стальных отводов в Екатеринбурге и по России. Подбор по стандарту, диаметру, стенке, углу и марке стали.
Для расчёта укажите размер, количество и город доставки. Приложите спецификацию — уточним исполнение, наличие и срок поставки.
Рабочее давление – 7.5 Мпа
Рабочая температура –от -60 до +150 °C
Материал –08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 20, 17Г1С, 09Г2С
Основное назначение штампосварных крутоизогнутых стальных отводов ТУ 102-488-95 для трубопроводов насосных и компрессорных станций и нефтегазовой отрасли. Детали по данной технологии изготовления встречаются на рынке не так часто в связи со своими специфическими особенностями. На нашем сладе отводы изготовленные по ТУ 102-488 есть в наличии по конкурентным в регионе ценам. По всем вопросам обращайтесь к менеджерам нашей компании по телефону - 8 958-223-11-30.
Технические характеристики отвода сварного нержавеющего (30°)
| D, мм | Угол, гр. | Ру, Мпа (кгс/м2) | Размеры, мм | Масса, кг | ||
|---|---|---|---|---|---|---|
| Т | R | L | ||||
| 720 | 45 | 7,5 (75) | 20 | 1000 | 414 | 271 |
| 90 | 7,5 (75) | 20 | 1000 | 1000 | 542 | |
| 45 | 7,5 (75) | 16 | 1000 | 414 | 218 | |
| 90 | 7,5 (75) | 16 | 1000 | 1000 | 436 | |
| 820 | 45 | 6,4 (64) | 20 | 1200 | 497 | 372 |
| 90 | 6,4 (64) | 20 | 1200 | 1200 | 744 | |
| 45 | 7,5 (75) | 23 | 1200 | 497 | 426 | |
| 90 | 7,5 (75) | 23 | 1200 | 1200 | 852 | |
| 1020 | 90 | 6,4 (64) | 20 | 1500 | 1500 | 1162 |
| 45 | 6,4 (64) | 20 | 1500 | 621 | 581 | |
| 30 | 6,4 (64) | 20 | 1500 | 402 | 387 | |
| 30 | 7,5 (75) | 28 | 1500 | 402 | 538 | |
| 45 | 7,5 (75) | 28 | 1500 | 621 | 807 | |
| 90 | 7,5 (75) | 28 | 1500 | 1500 | 1613 | |
| 30 | 8,5 (85) | 36 | 1500 | 402 | 686 | |
| 45 | 8,5 (85) | 36 | 1500 | 621 | 1035 | |
| 90 | 8,5 (85) | 36 | 1500 | 1500 | 2070 | |
| 30 | 10,0 (100) | 36 | 1500 | 402 | 686 | |
| 45 | 10,0 (100) | 36 | 1500 | 621 | 1035 | |
| 90 | 10,0 (100) | 36 | 1500 | 1500 | 2070 | |
| 1220 | 45 | 5,6 (56) | 22 | 1800 | 746 | 919 |
| 90 | 5,6 (56) | 22 | 1800 | 1800 | 1838 | |
| 45 | 7,5 (75) | 34 | 1800 | 746 | 1405 | |
| 90 | 7,5 (75) | 34 | 1800 | 1800 | 2810 | |
| 1420 | 45 | 6,4 (64) | 36 | 2100 | 870 | 2027 |
| 90 | 6,4 (64) | 36 | 2100 | 2100 | 4053 | |
| 45 | 8,5 (85) | 40 | 2100 | 870 | 2250 | |
| 90 | 8,5 (85) | 40 | 2100 | 2100 | 4500 | |
| 45 | 7,5 (75) | 40 | 2100 | 870 | 2250 | |
| 90 | 7,5 (75) | 40 | 2100 | 2100 | 4500 | |
Заказать отвод по ТУ 102-488
Укажите полное обозначение ТУ с годом редакции, диаметр, толщину стенки, угол, исполнение, материал и количество. При наличии проектных требований к контролю приложите их к запросу.
Что уточнить перед поставкой
Размеры и массы приведены в таблице страницы. Редакцию технических условий, состав документов и применимость конкретного исполнения нужно согласовать при подборе; сходный номер ТУ не подтверждает одинаковые требования.
Стоимость, срок и документы
Стоимость рассчитываем по выбранному исполнению и объёму заказа. В запросе укажите желаемый срок получения и требования к сопроводительным документам. Наличие и возможность поставки подтверждаются при подготовке предложения.
Отправить спецификацию для расчёта цены →
Документ на выбранное исполнение отвода и его редакцию запросите при подготовке предложения. Ранее прикреплённая таблица переходов не является документом на этот отвод.
